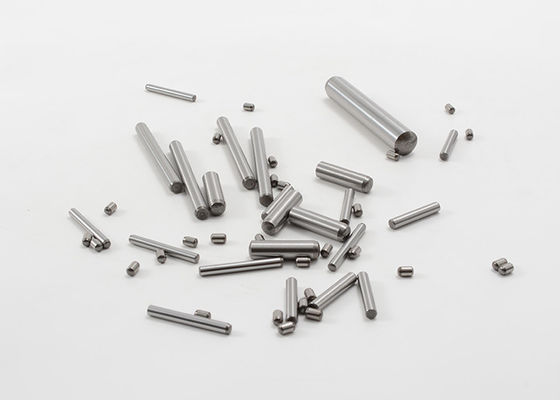

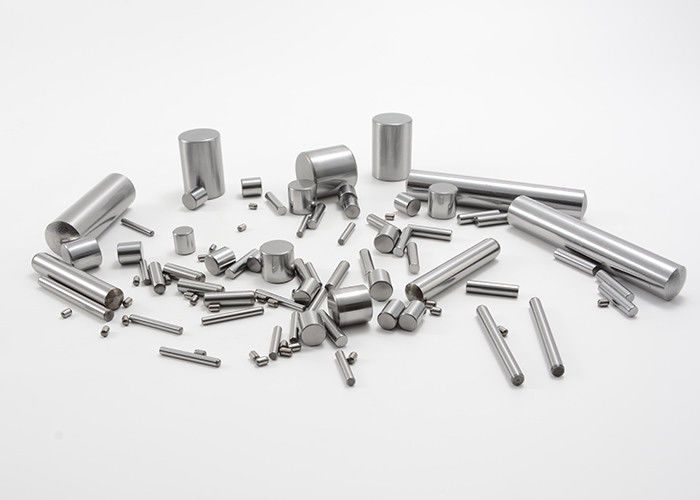

Precyzyjne rolki igiełkowe ze stali nierdzewnej do precyzyjnego ruchu

Precyzyjne rolki igiełkowe ze stali nierdzewnej, stali chromowanej do precyzyjnego ruchu

Igiełki są niezbędnymi elementami stosowanymi w różnych gałęziach przemysłu, umożliwiającymi płynny i precyzyjny ruch w układach mechanicznych.Te cylindryczne, cienkie i wydłużone rolki są znane ze swojej dużej nośności i odporności na trudne warunki pracy.Dzięki wszechstronnym zastosowaniom i skuteczności w sterowaniu ruchem, igiełki odgrywają kluczową rolę w zapewnieniu optymalnej wydajności i niezawodności w szerokiej gamie maszyn i urządzeń.

MOUETTE jest wiodącym producentem precyzyjnych trzpieni, wałków, igiełek i innych elementów.

Kołki, rolki, kołki, igiełki i wały to wszystkie części mechaniczne o cylindrycznym kształcie.

Specjalizujemy się w produkcji precyzyjnych sworzni i wałków.Zaawansowana wiedza materiałowa, możliwości projektowe i procesy jakościowe umożliwiają naszemu zespołowi produkcję sworzni, rolek, kołków, igiełek i wałków, które działają w wysokich temperaturach, prędkościach i obciążeniach, a także w mniej wymagających środowiskach.

Nasze sworznie i rolki można opracować z myślą o określonych możliwościach, takich jak przeguby homokinetyczne, sprzęgła i rozruszniki.Wszystkie sworznie, igiełki i wały mogą być produkowane jako części lub zespoły ze stali, stali nierdzewnej, stali AISI S2 i innych materiałów.

Rolki igiełkowe:

Wysokiej jakości precyzyjne igiełki i wałki cylindryczne.Nasze luźne rolki igiełkowe i walcowe są używane w szerokim zakresie zastosowań.Nasze bogate doświadczenie inżynierskie daje nam możliwość zaprojektowania luźnych rolek igiełkowych lub cylindrycznych w oparciu o Twoje specyfikacje.Będziemy współpracować z Tobą, aby wyprodukować produkt według Twojego dokładnego projektu.

Dane techniczne:

Zastosowania wałków i wałków igiełkowych

• Łożyska igiełkowe
• Łożyska wałeczkowe z koszykiem
• Zwolennicy kamery
• Łożyska wałeczkowe
• Liniowe łożyska gąsienicowe
• Łożyska wałeczkowe wzdłużne
• Kołki wyrównujące
• Przeguby U (rolki igiełkowe)
• Małe wały silnika
• Mechaniczne piny timera
• sprzęgła
• Napędy rozruchowe
• Przeguby o stałej prędkości
• Ramiona wahadła
• Kołki transmisyjne

Często zadawane pytania — Precyzyjne sworznie i rolki

P: Jaka jest definicja każdego produktu i różnica między nimi?

Odp.: Kołki, rolki, kołki, igiełki i wały to części mechaniczne o cylindrycznym kształcie.Chociaż te produkty są różne, nazwy są czasami używane zamiennie.

MOUETTE produkuje je wszystkie, jako części lub zespoły, ze stali, stali nierdzewnej, stali narzędziowej i innych materiałów.

Odp.: „kołek” to mechaniczny element złączny, który łączy ze sobą inne części w zespole.Sworzeń może działać jako sworzeń, zawias, uchwyt, uchwyt lub wał.Przyrząd jest zwykle używany do utrzymywania przedmiotu obrabianego na miejscu i/lub prowadzenia narzędzia działającego na urządzeniu.Kołek jest często używany do lokalizowania lub przytrzymywania części.Niektóre szpilki są skierowane;inni nie.

„Rolka” oznacza, że ​​część porusza się (toczy) podczas użytkowania.Zasadniczo rolka działa jak łożysko, podtrzymując obciążenie wzdłuż swojej zewnętrznej średnicy.

„Kołek” jest często używany w połączeniu z „kołkiem” i może być używany jako zapadka lub do ścisłego wyrównania lub podparcia części.Zapadka uniemożliwia lub opiera się ruchowi, dopóki nie zostanie zwolniona.

„Igła” lub „igła” oznacza, że ​​długość jest znacznie większa niż średnica.Część działa jak element toczny.

„Wał” opisuje długą, wąską część złożonego elementu cylindrycznego lub części cylindrycznej, która została toczona lub obrobiona.Niektórzy klienci używają terminu wałek do opisania nawet podstawowych części, które większość ludzi określiłaby jako sworznie lub rolki.

MOUETTE produkuje sworznie, rolki, kołki, igiełki i wałki w wielu konfiguracjach.Specjalizujemy się w precyzyjnych i niestandardowych częściach, w przeciwieństwie do komercyjnych części z półki.

P: Jakie są najczęściej stosowane materiały na sworznie, rolki, kołki i igiełki?

Odp.: Łożyskowa stal chromowa jest często stosowana na sworznie i rolki ze względu na jej doskonałe właściwości ścieralne, wysoką twardość (zwykle Rockwell C 60 do 65) i wytrzymałość.Ta stal jest znana jako 52100 (USA), 100Cr6 (Europa), SUJ2 (Japonia) i GCr15 (Chiny), z których wszystkie są zasadniczo identyczne.

Stal nierdzewna służy do lepszej ochrony przed korozją.Martenzytyczna stal nierdzewna serii 400 (najczęściej 440) może być również poddawana obróbce cieplnej w celu uzyskania wysokiego poziomu twardości.Austenityczna stal nierdzewna serii 300 (np. 302, 304, 316, itp.) oferuje lepszą odporność na korozję, ale musi być dostarczana (a zatem przetwarzana) w twardszym stanie (jeśli wymagana jest twardość), ponieważ nie może być poddawana obróbce cieplnej;twardość można zwiększyć tylko poprzez obróbkę na zimno.

Inne popularne materiały na sworznie i rolki obejmują stal niskowęglową, która jest zwykle utwardzana dyfuzyjnie, oraz stal wysokowęglową, która jest zwykle utwardzana na wskroś.Precyzyjne sworznie i niestandardowe rolki są również wykonane z innych stali stopowych (np. AISI S2, 4140, 4340, 8620, itp.) oraz specjalnych stali nierdzewnych (np. stal nierdzewna utwardzana wydzieleniowo, taka jak 17-4PH, itp.).

P: Jak produkowane są sworznie i rolki?

Odp .: W przypadku części ze stali chromowej klasy łożyskowej surowiec na kołki, rolki, kołki i igiełki jest zwykle dostarczany w postaci drutu zwojowego.Części są cięte na przybliżoną długość.Jeśli stalowy kołek lub rolka wymaga tylko małego promienia końcowego lub krawędzi łamanej, części mogą być obracane w dużej beczce, aby uzyskać ten stan.

To przetwarzanie wsadowe jest bardzo wydajne.Jeżeli ostateczna konfiguracja stalowego sworznia lub rolki ma duży promień końcowy lub fazę, ta cecha może zostać dodana w swojej podstawowej formie podczas procesu cięcia.W większości przypadków promień końcowy lub faza stalowego sworznia lub rolki jest dodawana jako osobny krok.

Proces szlifowania bezkłowego jest wykonywany w celu zbliżenia części do jej końcowej średnicy.Części są następnie poddawane obróbce cieplnej, po której zwykle następuje proces hartowania i odpuszczania.W zależności od wymaganych tolerancji średnicy i długości, wykonuje się jedną lub więcej operacji szlifowania końcowego i szlifowania bezkłowego w celu wytworzenia stalowego sworznia lub rolki z wymaganą precyzją.Często obróbka bębnowa (gratowanie) i polerowanie uzupełniają ten proces.

Liczne testy są stosowane wzdłuż przepływu produkcyjnego w celu sprawdzenia jakości wymiarów i wykonania.Kołki i rolki są zwykle wymagane, aby spełniać wysokie stopnie precyzji wymiarów i kształtu.

W przypadku niektórych klientów i zastosowań wymagane jest nadzwyczajne zapewnienie jakości.MOUETTE dysponuje szybkimi maszynami sortującymi, które wykonują 100% kontrolę średnicy i/lub długości.

P: Jakie są niektóre specyfikacje sworzni i rolek?

Odp.: Poniżej wymieniono niektóre z bardziej powszechnych specyfikacji branżowych dotyczących stalowych sworzni i rolek:

Kołki ustalające ASME B18.8.2

Igiełki ASTM F2443, kuliste końce

Łożyska igiełkowe ASTM F2511

DIN 5402 część 1 wałeczki walcowe (części łożysk tocznych)

DIN 5402 część 3 rolki do łożysk igiełkowych

Kołki ustalające DIN 6325

Kołki równoległe ISO 2338

Kołki ustalające ISO 8734

P: Jakie są wspólne konfiguracje zakończeń sworzni i rolek?

Odp.: Projekt dwóch końców stalowego sworznia lub rolki jest zwykle wybierany po rozważeniu jego funkcji oraz sposobu i miejsca montażu.Jeśli nie ma problemów z montażem, najbardziej ekonomiczną konfiguracją jest mały promień końcowy.Tę cechę można dodać podczas prostego etapu obracania bębna w procesie wsadowym.

Większy promień końcowy lub sfazowanie jest często wybierane dla stalowego sworznia lub rolki, jeśli jest on montowany w otworze z niewielkim luzem lub warunkami wcisku.W takim przypadku potrzebny jest oddzielny proces obróbki.W niektórych częściach końce części pełnią funkcję (np. krzywka lub czop), więc wymagana jest bardziej specyficzna geometria (np. sworzeń zakończony sferycznie).Ponownie dodano oddzielny proces toczenia w celu utworzenia tej funkcji.

P: Czy wszystkie sworznie i rolki mają prostą (stałą średnicę) średnicę zewnętrzną?

Odp.: Chociaż większość stalowych sworzni i rolek jest definiowana przez (stałą) średnicę zewnętrzną z dużą precyzją (tolerancja średnicy ± 0,0001 cala / ± 0,0025 mm), części używane jako elementy toczne w łożyskach są czasami projektowane ze średnicą wypukłą.W przypadku wypukłej średnicy zewnętrznej wymagana jest precyzyjna (stała) średnica wzdłuż środkowej części stalowej rolki, ale spadek średnicy (stożek) jest określony dla każdego końca.Taka konstrukcja zapobiega powstawaniu większych naprężeń na końcach stalowej rolki podczas jej pracy jako elementu łożyska tocznego.Zwykle stosuje się wiele procesów szlifowania lub dogładzania w celu uzyskania zaokrąglonego profilu walca stalowego.
