Szczegóły Produktu:
|
| Nazwa: | Sprzęgło krzywkowe B205 | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości |
|---|---|---|---|
| Typ sprzęgła: | Sprzęgło krzywkowe, typ montowany na wale | Sprzęgło jednokierunkowe: | tak |
| Typ wejścia: | Pusty otwór | Profil otworu: | Straight | Prosto | Finished Skończone |
| Sposób montażu: | Montowany na wale | Aplikacje: | jednokierunkowe w skrzyniach biegów i jako komponenty w układach rozrządu |
| High Light: | Sprzęgło jednokierunkowe montowane na wale,sprzęgło jednokierunkowe B205,jednokierunkowe łożysko rozrusznika z otworem drążonym |
||

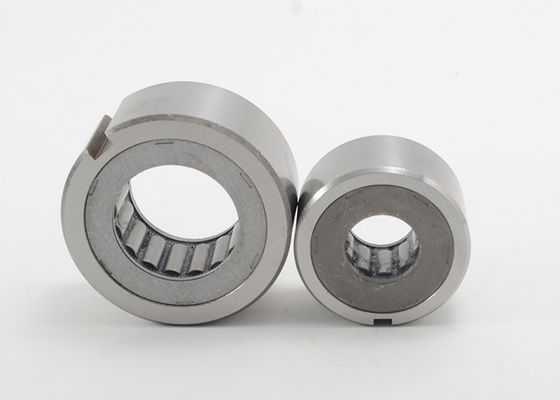

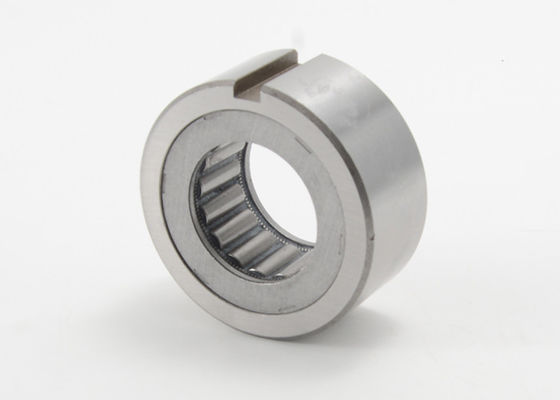

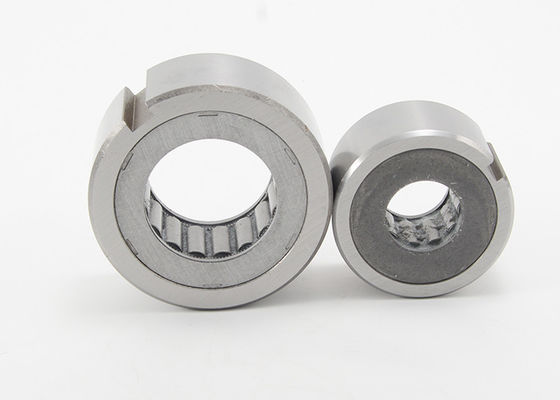

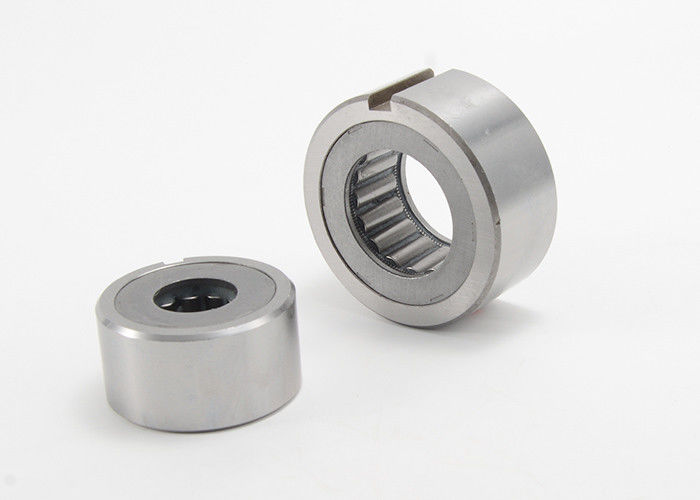

B205 Sprzęgło krzywkowe Łożyska jednokierunkowe montowane na wale sprzęgła typu jednokierunkowego
Opis produkcji
Typ B200 to wolnobieg typu rozporowego bez łożyska.Śruby poruszają się bezpośrednio na wale dostarczonym przez użytkownika.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.
Typowym rozwiązaniem jest instalacja tego typu wzdłuż łożyska, jak pokazano na następnej stronie.Otwór oprawy na bieżnię zewnętrzną zostanie wykonany z tolerancją H7.Klucz przeniesie moment obrotowy.Wał, po którym poruszają się elementy zaciskowe, musi mieć twardość powierzchni HRc 60 do 62 dla głębokości wykończenia wynoszącej co najmniej 0,6 mm.Twardość rdzenia powinna wynosić od 35 do 45 HRc. Chropowatość powierzchni nie może przekraczać 22 CLA.Maksymalny stożek wału 0,01 mm na 50 mm długości.Współosiowość między wałem a otworem oprawy powinna być utrzymana w granicach TIR 0,05 mm.
Preferowanym środkiem smarnym jest olej.Konstrukcja Stieber pozwala na stosowanie większości popularnych środków smarnych stosowanych w przenoszeniu napędu, w tym olejów przekładniowych z dodatkami EP.W razie potrzeby możliwe jest również smarowanie smarem stałym.
Instalacja i użytkowanie
1. Sprzęgło krzywkowe serii B200 jest montowane na wale, więc wałek, na którym zamontowane jest sprzęgło, musi być po szlifowaniu utwardzony do Rc 56-60 i głębokości obudowy 1,5 mm.Szlifuj do wykończenia 1,5 S (16 mikrocali).Stożek tego wału nie powinien przekraczać 0,01 mm na 50 mm.
2. Do montażu sprzęgła zamontować sprzęgło z łożyskami po obu stronach lub z jednej strony w celu uzyskania koncentryczności pomiędzy wałem a bieżnią zewnętrzną sprzęgła oraz przejęcia obciążeń promieniowych lub wzdłużnych, które mogą oddziaływać na bieżnię zewnętrzną lub wał .Zobacz przykład instalacji.
3. Sprzęgło należy założyć na wałek obracając nim w kierunku wskazanym strzałką na tarczy sprzęgła.Nie uderzaj w sprzęgło młotkiem.
4. Sprzęgła mają takie same średnice zewnętrzne jak łożyska przedstawione w powyższej tabeli.Tolerancja otworu obudowy, w której montowane jest sprzęgło, powinna mieścić się w zakresie podanym w poniższej tabeli.
5. Do indeksowania zalecane jest smarowanie olejem.
6. Współosiowość otworu obudowy i wału powinna mieścić się w granicach 0,05 mm.
7. Profil klucza powinien być zgodny z JIS B1301-1959
| Model | Tolerancja otworu obudowy (mm) |
| B203, B204 | +0 do + 0,025 |
| B205, B206, B207, B208 | +0 do + 0,030 |
| B210, B211, B212, B213 | +0 do + 0,035 |
| B214 | +0 do + 0,040 |
Dane techniczne sprzęgła krzywkowego serii 200:
| Rodzaj | Seria łożysk | Fotele na klucze | Wymiar (mm) | Maks.Moment obrotowy (Nm) | Moment obrotowy (Nm) | Maks.Prędkość jazdy (RPM) | Maks.Indeksowanie (cpm) | Masa netto (kg) | |||
| A | B | C (średnica wału) | Wał | Rasa Zewnętrzna | |||||||
| B203 | 6203 | 4 x 2,5 | 25 | 40 | 16.51 | 39,2 | 0,098 | 2400 | 500 | 150 | 0,23 |
| B204 | 6204 | 5 x 3 | 25 | 47 | 18.796 | 58,8 | 0,098 | 2400 | 500 | 150 | 0,34 |
| B205 | 6205 | 5 x 3 | 25 | 52 | 23.622 | 98 | 0,196 | 1800 | 400 | 150 | 0,45 |
| B206 | 6206 | 7x4 | 28 | 62 | 32.766 | 235 | 0,196 | 1800 | 350 | 150 | 0,68 |
| B207 | 6207 | 7x4 | 28 | 72 | 42.088 | 372 | 0,196 | 1800 | 300 | 150 | 0,80 |
| B208 | 6208 | 10 x 4,5 | 32 | 80 | 46.761 | 549 | 0,196 | 1800 | 200 | 150 | 0,91 |
| B209 | 6209 | 10 x 4,5 | 32 | 85 | 46.761 | 549 | 0,196 | 1800 | 200 | 150 | 0,95 |
| B210 | 6210 | 10 x 4,5 | 32 | 90 | 56.109 | 784 | 0,294 | 1200 | 200 | 150 | 1.00 |
| B211 | 6211 | 10 x 4,5 | 32 | 100 | 56.109 | 784 | 0,294 | 1200 | 200 | 150 | 1.40 |
| B212 | 6212 | 10 x 4,5 | 42 | 110 | 70.029 | 1230 | 0,294 | 1200 | 180 | 150 | 1,80 |
| B213 | 6213 | 10 x 4,5 | 42 | 120 | 70.029 | 1230 | 0,294 | 1200 | 180 | 150 | 2.30 |
| B214 | 6214 | 12x 4,5 | 42 | 125 | 79.356 | 1390 | 0,392 | 1000 | 180 | 150 | 2.40 |
