Szczegóły Produktu:
|
| Nazwa: | Sprzęgła Sprag | Typ sprzęgła: | Sprzęgło rozporowe |
|---|---|---|---|
| Aplikacja sprzęgła: | Zatrzymanie wsteczne, indeksowanie, przekroczenie | Podpora łożyska: | Piłka |
| Wpust w otworze: | Brak w | Keyway na Outer Race: | Nic |
| Rodzaj smarowania: | Smar | Materiał łożyska: | Stal chromowana 100Cr6 |
| High Light: | indeksowanie jednokierunkowego łożyska sprzęgła rozrusznika,jednokierunkowe łożysko sprzęgła rozrusznika,jednokierunkowe sprzęgło rolkowe |
||

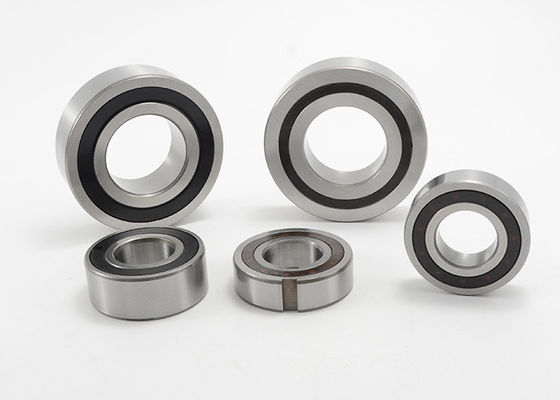

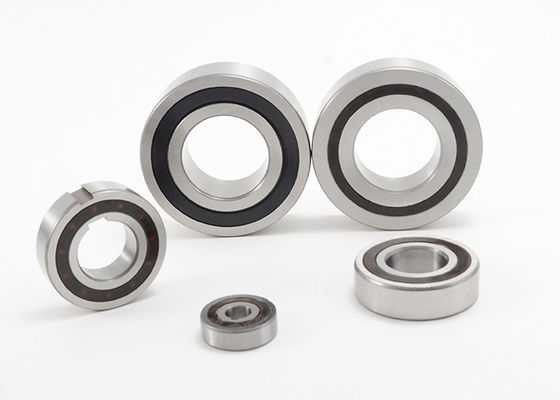

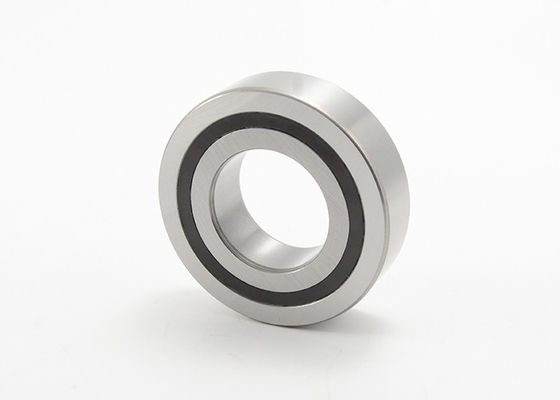

Sprzęgło jednokierunkowe Sprzęgła indeksujące Sprzęgła jednokierunkowe z blokadą ruchu wstecznego CSK20
CSK
Typ CSK to sprzęgło rozporowe zintegrowane z łożyskiem kulkowym serii 62 (z wyjątkiem rozmiarów 8 i 40).
Jest łożyskowany, dostarczany jest nasmarowany smarem i chroniony przed kurzem o średnicy większej niż 0,012” (0,3 mm).Stosowanie dodatkowych uszczelnień typu „nylos” jest zalecane zwłaszcza, gdy temperatura pracy przekracza 122°F (50°C).
Smarowanie w kąpieli olejowej jest również możliwe, jeśli oryginalny smar zostanie wypłukany odpowiednim rozpuszczalnikiem.
Przeniesienie momentu obrotowego jest zapewnione przez zespół pasowania wtłaczanego w sztywną obudowę zewnętrzną z zalecaną tolerancją N6 i na wał z zalecaną tolerancją n6.Wynikowe średnice obudowy i wału należy sprawdzić, aby upewnić się, że łożysko ma odpowiednie luzy promieniowe.
Początkowy luz promieniowy łożyska jest ustawiony na C5 i jest zmniejszany w przypadku zastosowania pasowania wtłaczanego zgodnie ze specyfikacją.
Jedna rasa może być sklejona.Jeśli obie bieżnie mają być sklejone, wydajność zostanie zmniejszona lub konieczny będzie luz łożyska C3.
Temperatura robocza: od 21 do 140°F (od -6 do 60°C).
Dostępny specjalny smar do temperatur roboczych: -40 do 212°F (-40 do 100°C)

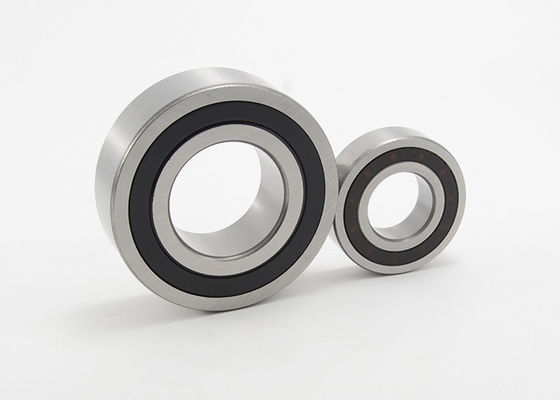

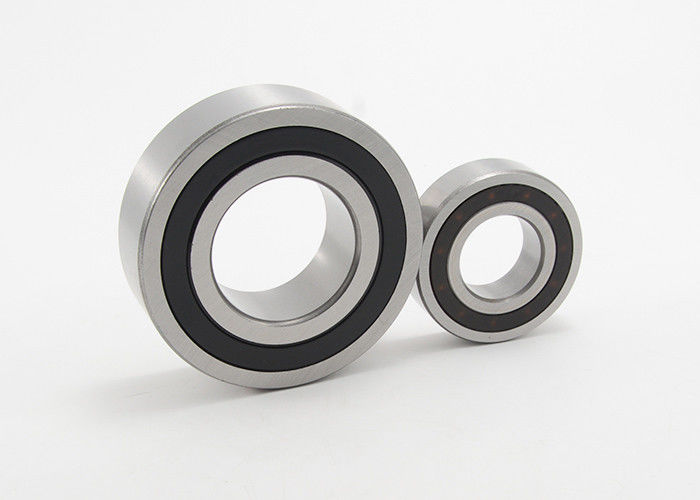

CSK..2RS
Sprzęgła CSK..2RS są o 0,197 cala (5 mm) szersze niż standardowe łożysko serii 62, ponieważ są wyposażone w uszczelki wargowe do zastosowań wymagających mycia.
Sprzęgło jednokierunkowe Wyprzedzeniowe indeksujące Sprzęgła jednokierunkowe ze sprzęgłem jednokierunkowym Dane techniczne:
| Typ | Seria łożysk | Wymiar (mm) | Obciążenia łożysk | Maks.Prędkość jazdy (RPM) | Moment obrotowy (Nm) | Masa netto (kg) | Rezystancja po dotarciu (Ncm) | |||
| D | D | Ł | Dynamiczny (kN) | Statyczny (kN) | ||||||
| CSK8 | 8 | 22 | 9 | 3.28 | 0,86 | 15000 | 2.5 | 0,015 | 0,5 | |
| CSK12 | 6201 | 12 | 32 | 10 | 6.1 | 2,77 | 10000 | 9.3 | 0,040 | 0,7 |
| CSK15 | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17 | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20 | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25 | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30 | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35 | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40 | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK8-2RS | - | 8 | 22 | 9 | 3.28 | 0,86 | 15000 | 2.5 | 0,015 | 0,8 |
| CSK12-2RS | - | 12 | 32 | 14 | 6.1 | 2,77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0,145 | 6.0 |
| CSK25-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 83 | 0,175 | 6.0 |
| CSK30-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0,400 | 8.2 |
| CSK40-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0,600 | 10 |
| CSK6003 | 6003 | 17 | 35 | 10 | 7.4 | 3.42 | 8400 | 15 | 0,055 | 0,9 |
| CSK6004 | 6004 | 20 | 42 | 12 | 7.9 | 3.8 | 7350 | 28 | 0,065 | 1.1 |
| CSK6005 | 6005 | 25 | 47 | 14 | 10.7 | 5.46 | 6200 | 78 | 0,100 | 1.3 |
| CSK6304 | 6304 | 20 | 52 | 15 | 12.3 | 7,88 | 5300 | 85 | 0,180 | 2.2 |
| CSK6305 | 6305 | 25 | 62 | 17 | 17.3 | 11.51 | 4400 | 145 | 0,260 | 4.4 |
| CSK6306 | 6306 | 30 | 72 | 19 | 21.73 | 15.82 | 3800 | 205 | 0,415 | 5.8 |
