Szczegóły Produktu:
|
| Nazwa: | Sprzęgła Sprag (jednokierunkowe sprzęgła krzywkowe) | Materiał łożyska: | Wysokostopowa stal łożyskowa wysokiej jakości |
|---|---|---|---|
| Typ łożyska: | Łożysko sprzęgła jednokierunkowego | Wpust w otworze: | DIN6885,3 w |
| Keyway na Outer Race: | Według arkusza specyfikacji | Rodzaj smarowania: | Smar |
| Cal — metryczny: | Serie metryczne | Temperatura robocza: | 21 do 140°F (-6 do 60°C) |
| High Light: | jednokierunkowe sprzęgło rozrusznika,łożysko jednokierunkowe sprzęgła indeksującego,łożysko jednokierunkowe sprzęgła CSK20PP |
||

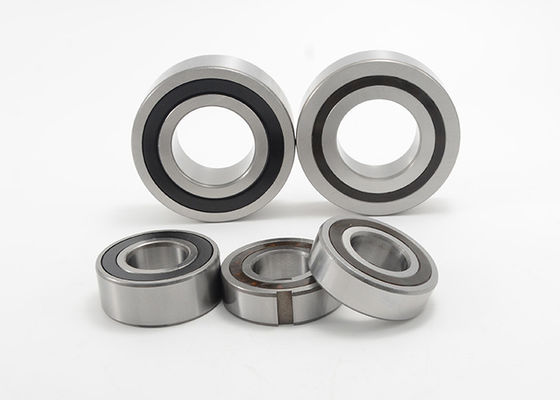

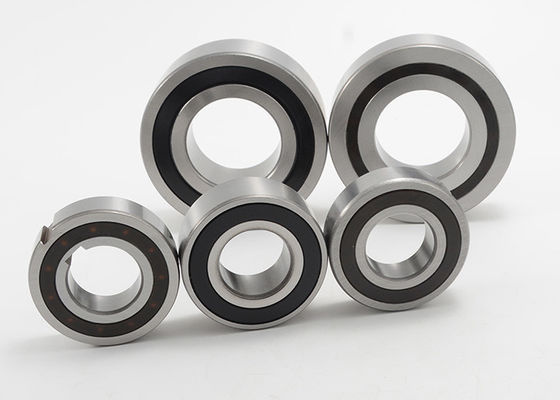

Sprag Sprzęgła Jednokierunkowe Jednokierunkowe Łożysko Powrotne Z Wpustem CSK20PP
Łożysko jednokierunkowe sprzęgła Sprag może być używane jako wolne koło i może być używane w zastosowaniach jednokierunkowych, wyprzedzających lub indeksujących.Łożyska wolnobiegowe charakteryzują się zdolnością obracania się tylko w jednym kierunku, a tym samym przenoszeniem momentu obrotowego przy zerowym luzie.Dostarczane są wypełnione smarem i nie wymagają konserwacji.Moment obrotowy jest przenoszony na bieżnię wewnętrzną i zewnętrzną za pomocą zewnętrznego wpustu do obudowy i na wał za pomocą wewnętrznego wpustu.
CSK..P
CSK..P ma taką samą konstrukcję i wymiary zewnętrzne jak typ CSK, ale posiada rowek wpustowy na bieżni wewnętrznej.Sprzęgła te można montować na wale z zalecaną tolerancją k6, a bieżnia zewnętrzna musi być wciśnięta w sztywną obudowę z zalecaną tolerancją N6.Wynikowe średnice obudowy i wału należy sprawdzić, aby upewnić się, że łożysko ma odpowiednie luzy promieniowe.

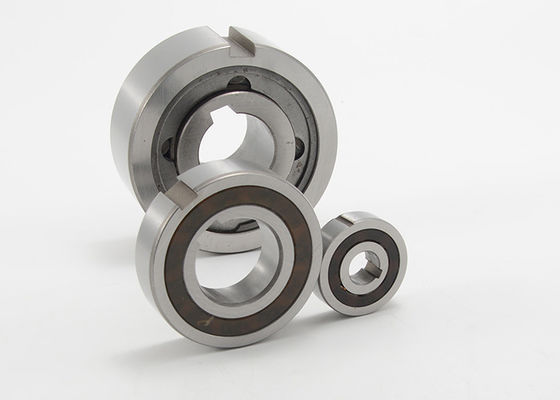

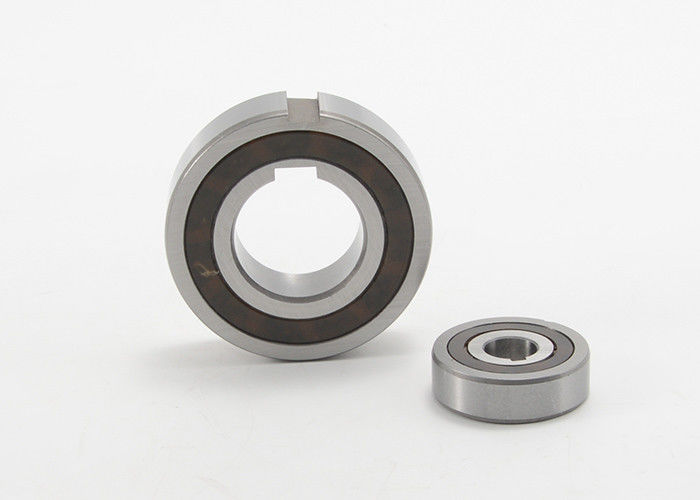

CSK..PP
CSK..PP posiada rowek wpustowy zarówno na bieżni wewnętrznej, jak i zewnętrznej.Zalecane tolerancje montażowe to k6 na wale i K6 w sztywnej obudowie.Tolerancja h6 na wale lub H6 w obudowie jest również dopuszczalna dla lekkiego zespołu pasowanego na wtłaczanie.Zawsze sprawdzaj, czy łożysko ma odpowiednie luzy promieniowe.Temperatura robocza: od 21 do 140°F (od -6 do 60°C).Dostępne są specjalne smary do temperatur roboczych: -40 do 212°F (-40 do 100°C
Typowy układ montażowy
Sprzęgła Model CSK..P muszą być mocowane do wału za pomocą dostarczonego przez klienta pierścienia osadczego, kołnierza ustalającego, elementu dystansowego itp. Bieżnia zewnętrzna jest mocowana pasowaniem wtłaczanym z tolerancją N6.Sprzęgła model CSK..PP mają gniazdo wpustowe na obu wyścigach i muszą być zabezpieczone dostarczonym przez klienta pierścieniem osadczym, kołnierzem ustalającym, podkładką itp.
Jednokierunkowe, indeksujące, jednokierunkowe koperta łożyska (seria 62), sprzęgła rozporowe Dane techniczne:
| Rodzaj | Seria łożysk | Wymiar (mm) | Obciążenia łożysk | Maks.Prędkość jazdy (RPM) | Moment obrotowy (Nm) | Masa netto (kg) | Rezystancja po dotarciu (Ncm) | |||
| d | D | Ł | Dynamiczny (kN) | Statyczny (kN) | ||||||
| CSK12P | 6201 | 12 | 32 | 10 | 6.1 | 2,77 | 10000 | 9.3 | 0,040 | 0,7 |
| CSK15P | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17P | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20P | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25P | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30P | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35P | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40P | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK15PP | 6202 | 15 | 35 | 11 | 7.4 | 3.42 | 8400 | 17 | 0,060 | 0,9 |
| CSK17PP | 6203 | 17 | 40 | 12 | 7.9 | 3.8 | 7350 | 30 | 0,070 | 1.1 |
| CSK20PP | 6204 | 20 | 47 | 14 | 9.4 | 4.46 | 6000 | 50 | 0,110 | 1.3 |
| CSK25PP | 6205 | 25 | 52 | 15 | 10.7 | 5.46 | 5200 | 85 | 0,140 | 2.0 |
| CSK30PP | 6206 | 30 | 62 | 16 | 11.7 | 6.45 | 4200 | 138 | 0,210 | 4.4 |
| CSK35PP | 6207 | 35 | 72 | 17 | 12.6 | 7.28 | 3600 | 175 | 0,300 | 5.8 |
| CSK40PP | - | 40 | 80 | 22 | 15.54 | 12.25 | 3000 | 325 | 0,500 | 7.0 |
| CSK12P-2RS | - | 12 | 32 | 14 | 6.1 | 2,77 | 10000 | 9.3 | 0,050 | 3.0 |
| CSK15P-2RS | - | 15 | 35 | 16 | 7.4 | 3.42 | 8400 | 17 | 0,070 | 4.0 |
| CSK17P-2RS | - | 17 | 40 | 17 | 7.9 | 3.8 | 7350 | 30 | 0,090 | 5.6 |
| CSK20P-2RS | - | 20 | 47 | 19 | 9.4 | 4.46 | 6000 | 50 | 0,145 | 6.0 |
| CSK25P-2RS | - | 25 | 52 | 20 | 10.7 | 5.46 | 5200 | 85 | 0,175 | 6.0 |
| CSK30P-2RS | - | 30 | 62 | 21 | 11.7 | 6.45 | 4200 | 138 | 0,270 | 7,5 |
| CSK35P-2RS | - | 35 | 72 | 22 | 12.6 | 7.28 | 3600 | 175 | 0,400 | 8.2 |
| CSK40P-2RS | - | 40 | 80 | 27 | 15.54 | 12.25 | 3000 | 325 | 0,600 | 10.0 |
