Szczegóły Produktu:
|
| Nazwa: | Sprzęgło krzywkowe serii BB | Budowa: | Metalowa osłona z jednej strony, element ustalający z drugiej strony. |
|---|---|---|---|
| Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości | wpust: | Wpisz kod z sufiksem „K”, ma rowek wpustowy |
| Opieczętowanie: | tak | Zakres rozmiarów: | Rozmiary otworów od 8 mm do 200 mm |
| Strzałka na wyścigu wewnętrznym: | Tak, strzałka na bieżni wewnętrznej wskazuje kierunek zazębiania się bieżni wewnętrznej. | . . Operating temperature range Zakres temperatury pracy: | –30°C do +100°C |
| High Light: | wyprzedzające łożysko sprzęgła jednokierunkowego,łożysko sprzęgła jednokierunkowego serii BB,łożysko sprzęgła ogólnego rozrusznika |
||

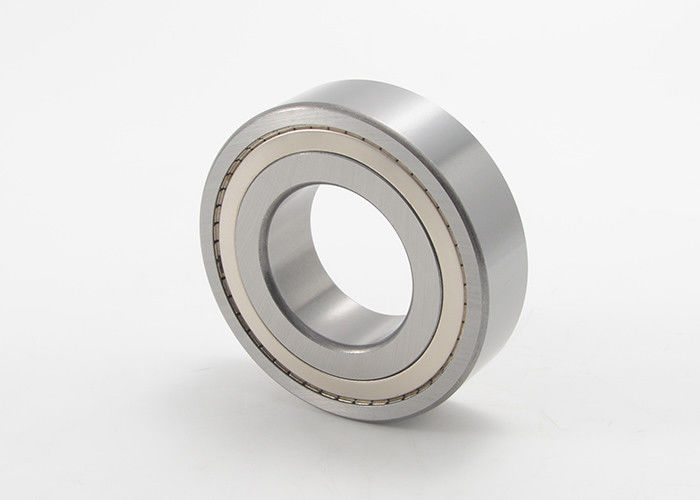

Jednokierunkowe łożysko sprzęgła jednokierunkowego i ogólnego sprzęgła krzywkowego serii BB

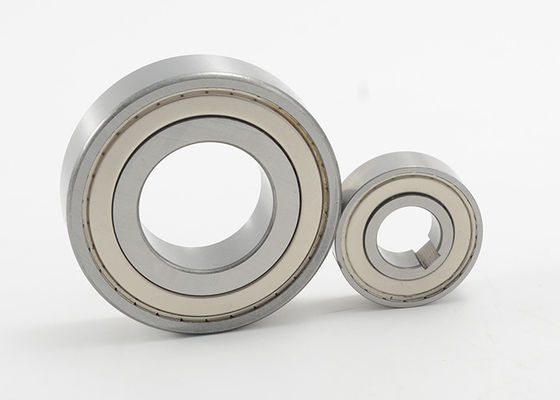

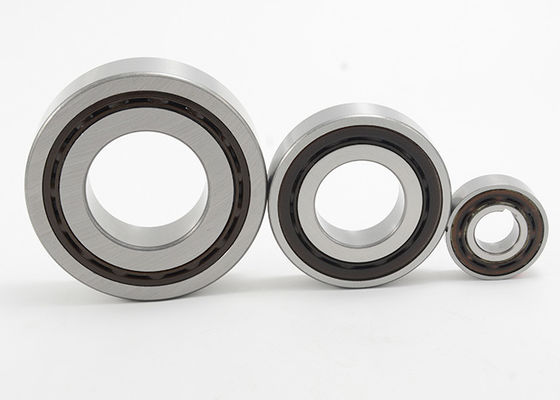

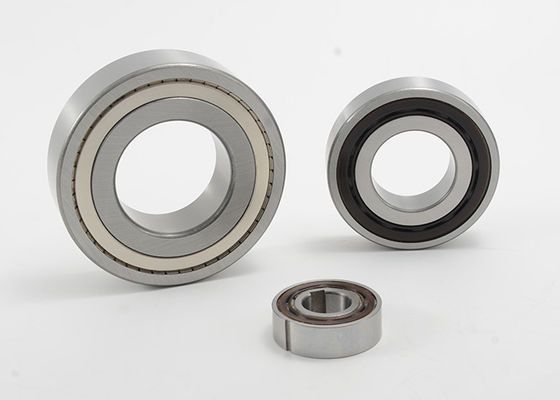

Sprzęgła krzywkowe serii BB to połączenie łożyska kulkowego serii 62 i sprzęgła krzywkowego.Jednostki te są przeznaczone do zastosowań z pasowaniem wtłaczanym i są dostępne w pięciu wariantach, kombinacjach metalowej osłony lub typu uszczelnionego chroniącego przed pyłem oraz z rowkami klinowymi na bieżni wewnętrznej i/lub zewnętrznej lub bez nich, co umożliwia elastyczność projektowania i zastosowań.Jednostki z serii BB są dostarczane ze smarem plastycznym, ale w wersji z metalowym ekranem można je dostosować do smarowania w kąpieli olejowej.
Ogólne informacje dotyczące montażu i użytkowania sprzęgła krzywkowego typu łożyska
1. Seria łożysk Cam Clutch jest przeznaczona do montażu na wcisk.
2. Serie BB-1K i BB-2GD 1K mają rowek wpustowy na bieżni wewnętrznej.Rowki wpustowe, z wyjątkiem rozmiaru 25, są produkowane zgodnie z normą DIN 6885. 3, BB40-1K i BB40-2GD 1K są produkowane zgodnie z normą DIN 6885. 1.
3. Seria BB-2K ma rowek wpustowy zarówno na bieżni wewnętrznej, jak i zewnętrznej.
4. Należy zachować prawidłowe wymiary wcisku na wale i obudowie, aby uzyskać maksymalną wydajność łożyska i sprzęgła.
5. W tabeli na następnej stronie podano tolerancje wału i obudowy dla każdej serii.
6. Serie BB-2GD i BB-2GD 1K posiadają specjalne uszczelki wargowe zapewniające skuteczną ochronę przed kurzem.
7. Strzałka na bieżni wewnętrznej wskazuje kierunek zazębienia bieżni wewnętrznej.
8. Aby zamontować sprzęgło, użyj narzędzia dociskowego o odpowiedniej średnicy, aby równomiernie docisnąć całą powierzchnię bieżni wewnętrznej i zewnętrznej.
9. Nie uderzaj młotkiem ani nie uderzaj sprzęgła w inny sposób.
10. Upewnić się, że obudowa ma wystarczającą wytrzymałość, aby wytrzymać ciśnienie wymagane do montażu sprzęgła na wcisk.
11. Zakres temperatur roboczych: od –30°C do +100°C (w przypadku temperatur przekraczających ten zakres prosimy o kontakt).
Smarowanie
1. Ponieważ smar jest już nakładany przed dostawą, nie ma potrzeby nakładania i smarowania przed użyciem.
2. Jeśli sprzęgło jest używane ze smarem olejowym, smarowanie olejowe należy zawsze stosować wewnątrz urządzenia.
3. Nie stosować smarów ani lubrykantów z dodatkami EP.
Przykład zamawiania Kod: seria BB Jednostka podstawowa sprzęgła krzywkowego
| Seria | Rozmiar (identyfikator otworu) | Budowa | Specyfikacje | |||
| Seria łożysk | Średnica wewnętrzna. | Pojemność momentu obrotowego | ||||
| funt stopa | (Nm) | |||||
| BB: Idealny do ogólnych zastosowań | 15 | Puste: Metalowa osłona z jednej strony, element ustalający z drugiej strony | 6202 | 15 mm | 21 | (29) |
| 17 | 6203 | 17 mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25 mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35 mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Przykład zamawiania Kod: Sprzęgło krzywkowe serii BB z wpustem i wpustem
| Seria | Rozmiar (identyfikator otworu) | wpust | Kluczowe specyfikacje | |
|
Wewnętrzny wyścig bxhx długość |
Rasa Zewnętrzna b' x h' x długość |
|||
| BB: Idealny do ogólnych zastosowań | 15 |
K: Metalowa osłona z jednej strony, element ustalający z drugiej strony.Rowek na wewnętrznej średnicy sprzęgła krzywkowego.Zawiera klucz.
KK: Metalowa osłona z jednej strony, element ustalający z drugiej strony.Rowek na wewnętrznej i zewnętrznej średnicy sprzęgła krzywkowego.Zawiera oba klucze
|
5x3x11 | 2 x 2 x 11 |
| 17 | 5x3x12 | 2 x 2 x 12 | ||
| 20 | 6x4x14 | 3x3x14 | ||
| 25 | 8x5x15 | 6x4x15 | ||
| 30 | 8x5x16 | 6x4x16 | ||
| 35 | 10x6x17 | 8x5x17 | ||
| 40 | 12x8x22 | 10x6x22 | ||
Przykład zamawiania Kod: Sprzęgło krzywkowe serii BB z gumowymi uszczelkami
| Seria | Rozmiar (identyfikator otworu) | Budowa | Specyfikacje | |||
| Seria łożysk | Średnica wewnętrzna. | Pojemność momentu obrotowego | ||||
| funt stopa | (Nm) | |||||
| BB: Idealny do ogólnych zastosowań | 15 | GD: Gumowe uszczelki po obu stronach | 6202 | 15 mm | 21 | (29) |
| 17 | 6203 | 17 mm | 32 | (43) | ||
| 20 | 6204 | 20mm | 45 | (61) | ||
| 25 | 6205 | 25 mm | 58 | (78) | ||
| 30 | 6206 | 30mm | 103 | (140) | ||
| 35 | 6207 | 35 mm | 128 | (173) | ||
| 40 | 6208 | 40mm | 192 | (260) | ||
Przykład zamawiania Kod: Sprzęgło krzywkowe serii BB z gumowymi uszczelkami i rowkami klinowymi
| Seria | Rozmiar (identyfikator otworu) | Budowa | wpust | Kluczowe specyfikacje | |
|
Wewnętrzny wyścig bxhx długość |
Rasa Zewnętrzna b' x h' x długość |
||||
| BB: Idealny do ogólnych zastosowań | 15 |
GD: Gumowe uszczelki po obu stronach
|
K: Rowek na wpust na wewnętrznej średnicy sprzęgła krzywkowego i zawiera klucz | 5x3x11 | 2 x 2 x 11 |
| 17 | 5x3x12 | 2 x 2 x 12 | |||
| 20 | 6x4x14 | 3x3x14 | |||
| 25 | 8x5x15 | 6x4x15 | |||
| 30 | 8x5x16 | 6x4x16 | |||
| 35 | 10x6x17 | 8x5x17 | |||
| 40 | 12x8x22 | 10x6x22 | |||
Wymiary sprzęgła krzywkowego serii BB:
| Rodzaj | A | B | C | D (identyfikator rasy zewnętrznej) | r | Obciążenia łożysk | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Dynamiczny (N) | Statyczny (N) | ||||
| BB15 | 11 | 16 | 35 | 15 | 32,6 | 32.45 | 0,6 | 5950 | 3230 |
| BB17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0,6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41,7 | 42.35 | 1.0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56,6 | 55,60 | 1.0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64,0 | 64,60 | 1.1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71,0 | 71,60 | 1.1 | 14500 | 11700 |
Dane techniczne:
| Rodzaj | Moment obrotowy (Nm) | Moment obrotowy (Nm) | Maks.Prędkość jazdy (rpm) | Masa netto (g) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | Wewnętrzny wyścig | Rasa Zewnętrzna | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0,010 | 0,040 | 3600 | 2000 | 50 | 70 |
| BB17 | 43 | 0,010 | 0,050 | 3500 | 1900 | 80 | 100 |
| BB20 | 61 | 0,014 | 0,055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0,017 | 0,055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0,030 | 0,058 | 2000 | 1100 | 230 | 280 |
| BB35 | 173 | 0,034 | 0,060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | 0,040 | 0,080 | 1800 | 900 | 400 | 600 |
Wymiary wpustu i gniazda klucza:
| Rodzaj | b2js10 | t1 | t2 | b1js9 | t | Klucz rasy wewnętrznej | Klucz Rasy Zewnętrznej | |
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0,6 | 5x3x11 | 2 x 2 x 11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1.0 | 5x3x12 | 2 x 2 x 12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6x4x14 | 3x3x14 | |||
| BB25-1K-K | BB25-2GD 1K-K | 8.0 | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2.0 | 8x5x15 | 6x4x15 | |||
| BB30-1K-K | BB30-2GD 1K-K | 8.0 | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2.0 | 8x5x16 | 6x4x16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | 8.0 | 2.5 | 10x6x17 | 8x 5x 17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3.0 | 12x8x22 | 10x6x22 | |||
Przykład zamawiania Kod: Sprzęgło krzywkowe serii BB z wpustem i wpustem
| Seria | Rozmiar (identyfikator otworu) | wpust | Kluczowe specyfikacje | |
|
Wewnętrzny wyścig bxhx długość |
Rasa Zewnętrzna b' x h' x długość |
|||
| BB: Idealny do ogólnych zastosowań | 15 |
K: Metalowa osłona z jednej strony, element ustalający z drugiej strony.Rowek na wewnętrznej średnicy sprzęgła krzywkowego.Zawiera klucz.
KK: Metalowa osłona z jednej strony, element ustalający z drugiej strony.Rowek na wewnętrznej i zewnętrznej średnicy sprzęgła krzywkowego.Zawiera oba klucze
|
5x3x11 | 2 x 2 x 11 |
| 17 | 5x3x12 | 2 x 2 x 12 | ||
| 20 | 6x4x14 | 3x3x14 | ||
| 25 | 8x5x15 | 6x4x15 | ||
| 30 | 8x5x16 | 6x4x16 | ||
| 35 | 10x6x17 | 8x5x17 | ||
| 40 | 12x8x22 | 10x6x22 | ||
