Szczegóły Produktu:
|
| Nazwa: | Sprzęgło krzywkowe (łożysko sprzęgła jednokierunkowego) | Materiał: | Stal łożyskowa GCr15 |
|---|---|---|---|
| Obsługiwane łożysko: | tak | Wykończenie powierzchni: | Bez specjalnego traktowania |
| Zakres rozmiarów: | Rozmiary otworów od 10 mm do 45 mm | Inne funkcje: | wysokie momenty obrotowe z doskonałą trwałością |
| Smarowanie: | W przypadku indeksowania zalecane jest smarowanie olejem | Podanie: | Requibackstop, przesłanianie i indeksowanie sprzęgieł w przemyślered |
| High Light: | Łożysko sprzęgła rozporowego PB10,łożysko sprzęgła rozporowego krzywki,jednokierunkowe sprzęgło rozrusznika gcr15 |
||

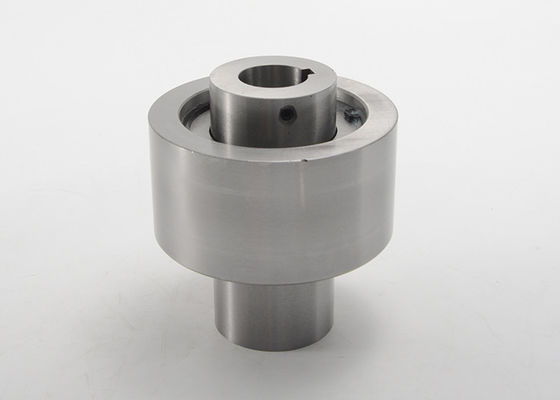

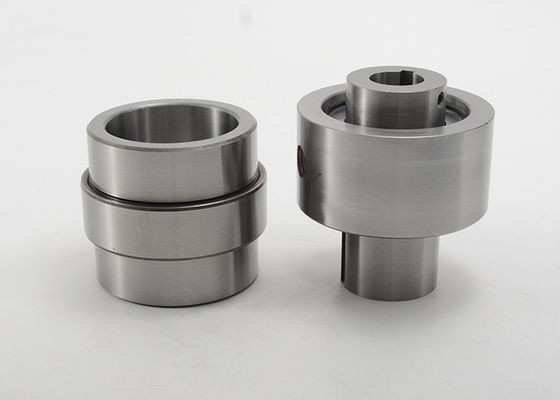

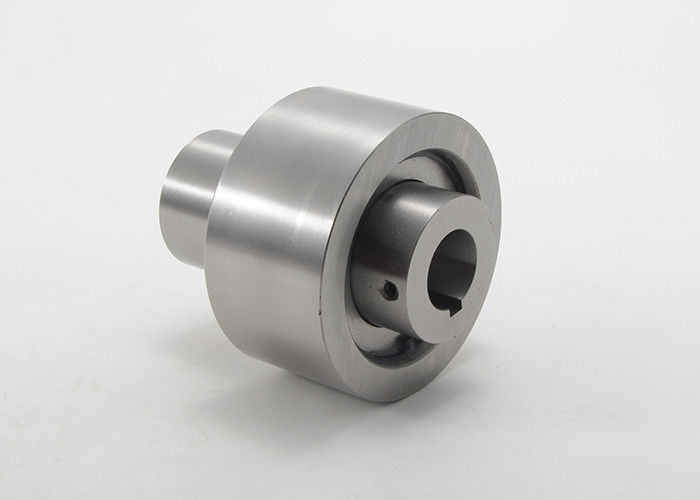

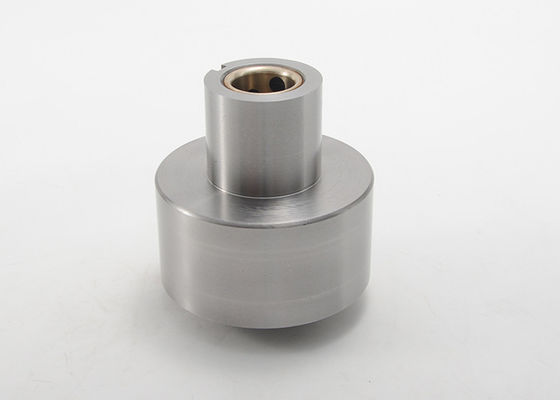

Sprzęgło krzywkowe Łożysko sprzęgła jednokierunkowego Sprzęgło rozporowe PB10
Kluczowe cechy:
Instalacja i użytkowanie
1. Koncentryczność bieżni wewnętrznej i bieżni zewnętrznej jest utrzymywana przez łożysko ślizgowe umieszczone pomiędzy bieżnią zewnętrzną a wałem.Obciążenie promieniowe działające na bieżnię zewnętrzną jest również przenoszone przez to łożysko ślizgowe.Dlatego wał musi być przedłużony przez koniec bieżni zewnętrznej sprzęgła.
2. Nie używaj sprzęgła krzywkowego serii PB jako sprzęgła.Stosować ze sprzęgłem elastycznym przy łączeniu dwóch wałów.
3. Określ prawą (RH) lub lewą (LH) bieżnię wewnętrzną, patrząc od końca oznaczonego strzałką na powyższej ilustracji.Przed dotarciem sprawdź, czy obroty sprzęgła są prawidłowe.
4. Do indeksowania zalecane jest smarowanie olejem.
5. Używany klucz powinien być zgodny z JIS B1301-1959
6. Obciążenie oporowe powinno być obsługiwane przez inne urządzenia, a nie przez sprzęgło krzywkowe.
7. Otwór elementu napędzanego, takiego jak koło zębate na zewnętrznej bieżni sprzęgła, powinien spełniać wymagania tolerancji H6 lub H7 normy JIS.
Sprzęgło krzywkowe Sprzęgło jednokierunkowe Łożysko Sprag Sprzęgło serii PB Wymiary:
| Rodzaj | Rozmiary otworów | otwór wpustowy | Wymiar (mm) | Rozmiar zewnętrznego rowka wpustowego | |||||||
| d | A | B | C (h7) | D | mi | F | G | k | Ł | ||
| PB3 | 10 | 4 x 1,5 | 50 | 50 | 23 | 22 | 25 | 21 | 25,7 | 4 x 2,5 | 16 |
| PB5 | 16 | 5 x 2,0 | 70 | 60 | 32 | 32 | 35 | 25 | 38,8 | 5 x 3,0 | 20 |
| PB6 | 20 | 5 x 2,0 | 82 | 73 | 38 | 38 | 37 | 33 | 41,0 | 5x 3,0 | 27 |
| PB8 | 25 | 7x 3,0 | 85 | 83 | 45 | 40 | 45 | 33 | 42,0 | 7 x 4,0 | 27 |
| PB10 | 31,5 | 10x3,5 | 92 | 95 | 60 | 41 | 60 | 37 | 44,0 | 10x4,5 | 28 |
| PB12 | 40 | 10x3,5 | 100 | 113 | 65 | 50 | 66 | 37 | 52,6 | 10x4,5 | 29 |
| PB14 | 45 | 12x3,5 | 112 | 133 | 75 | 54 | 76 | 41 | 57,3 | 12x 4,5 | 30 |
| Rodzaj | Rozmiary otworów | Maks.Moment obrotowy (Nm) | Moment obrotowy (Nm) | Maks.Prędkość jazdy (rpm) | Maks.Indeksowanie (cpm) | Smarowanie Rozmiar korka wlewu x skok | Masa netto (kg) | |
| d | Wewnętrzny wyścig | Rasa Zewnętrzna | ||||||
| PB3 | 10 | 29,4 | 0,196 | 1800 | 900 | 150 | M6 x P1,0 | 0,23 |
| PB5 | 16 | 147 | 0,196 | 1800 | 900 | 150 | M6 x P1,0 | 0,58 |
| PB6 | 20 | 382 | 0,196 | 1500 | 800 | 150 | M6 x P1,0 | 1.1 |
| PB8 | 25 | 568 | 0,294 | 1200 | 650 | 150 | M6 x P1,0 | 1.6 |
| PB10 | 31,5 | 843 | 0,392 | 1000 | 400 | 150 | M6 x P1,0 | 2.5 |
| PB12 | 40 | 1530 | 0,392 | 800 | 300 | 150 | M6 x P1,0 | 3.6 |
| PB14 | 45 | 2110 | 0,588 | 700 | 300 | 150 | M6 x P1,0 | 6.0 |
