Szczegóły Produktu:
|
| Nazwa: | Sprzęgło krzywkowe (jednokierunkowe sprzęgła krzywkowe) | Kategoria: | Łożysko sprzęgła jednokierunkowego |
|---|---|---|---|
| Seria: | TSS | Cal — metryczny: | Wymiary metryczne |
| Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości | Inne funkcje: | Wysoki moment obrotowy / Bezpośrednia konstrukcja wpuszczana / Pionowe rowki wpustowe |
| Smarowanie: | wstępnie nasmarowane olejem | Aplikacje: | Systemy o dużej szybkości z niskimi wymaganiami dotyczącymi profilu |
| High Light: | Łożysko sprzęgła jednokierunkowego TSS,łożysko sprzęgła krzywkowego,łożysko sprzęgła jednokierunkowego |
||

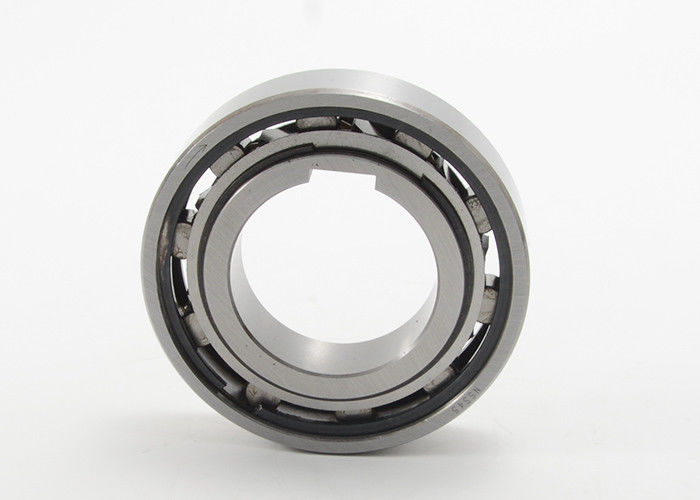

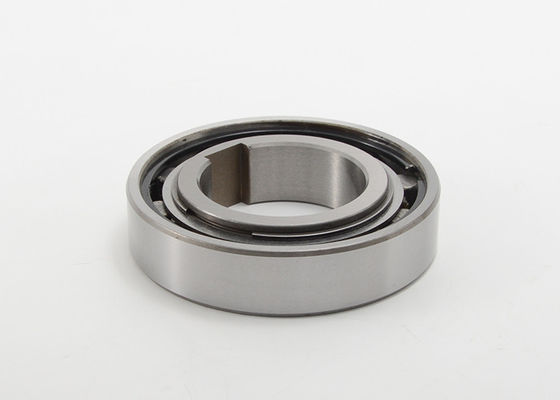

Łożysko sprzęgła jednokierunkowego sprzęgła krzywkowego serii TSS
Specyfikacje łożyska jednokierunkowego sprzęgła krzywkowego serii TSS:
| Rodzaj | Rozmiary otworów | otwór wpustowy | Wymiar (mm) | |||||
| d | A (szerokość całkowita) | B (średnica całkowita) | C (identyfikator rasy zewnętrznej) | D (identyfikator rasy wewnętrznej) | E (przesunięcie) | F (faza) | ||
| TSS8 | 8 | 2 x 1,0 | 8 | 21 | 22.2 | 11.4 | 0,6 | 0,6 |
| TSS10 | 10 | 3 x 1,4 | 9 | 30 | 27 | 15.6 | 0,6 | 0,6 |
| TSS12 | 12 | 4 x 18 | 10 | 32 | 29,5 | 18 | 0,6 | 0,6 |
| TSS15 | 15 | 5 x 1,2 | 11 | 35 | 32 | 20.6 | 0,6 | 0,6 |
| TSS20 | 20 | 6x1,6 | 14 | 47 | 40 | 26,7 | 0,8 | 0,8 |
| TSS25 | 25 | 8x2.0 | 15 | 52 | 45 | 32 | 0,8 | 0,8 |
| TSS30 | 30 | 8 x 2,0 | 16 | 62 | 55 | 40 | 0,8 | 1.0 |
| TSS35 | 35 | 10x 2,4 | 17 | 72 | 63 | 45 | 0,8 | 1.0 |
| TSS40 | 40 | 12 x 2,2 | 18 | 80 | 72 | 50 | 0,8 | 1.0 |
| TSS45 | 45 | 14 x 2,1 | 19 | 85 | 75,5 | 57 | 1.2 | 1.0 |
| TSS50 | 50 | 14 x 2,1 | 20 | 90 | 82 | 62 | 1.2 | 1.0 |
| TSS60 | 60 | 18 x 2,3 | 22 | 110 | 100 | 80 | 1.2 | 1.5 |
Dane techniczne:
| Rodzaj | Rozmiary otworów | Maks.Moment obrotowy (Nm) | Moment obrotowy (Nm) | Maks.Prędkość jazdy (rpm) | Masa netto (g) | |
| d | Wewnętrzny wyścig | Rasa Zewnętrzna | ||||
| TSS8 | 8 | 6.7 | 0,005 | 6000 | 3000 | 14 |
| TSS10 | 10 | 12 | 0,007 | 4500 | 2300 | 27 |
| TSS12 | 12 | 17 | 0,009 | 4000 | 2000 | 31 |
| TSS15 | 15 | 22 | 0,010 | 3500 | 1800 | 39 |
| TSS20 | 20 | 41 | 0,010 | 2600 | 1300 | 115 |
| TSS25 | 25 | 56 | 0,020 | 2200 | 1100 | 140 |
| TSS30 | 30 | 105 | 0,030 | 1800 | 900 | 215 |
| TSS35 | 35 | 136 | 0,030 | 1600 | 800 | 300 |
| TSS40 | 40 | 296 | 0,180 | 1400 | 700 | 425 |
| TSS45 | 45 | 247 | 0,210 | 1300 | 650 | 495 |
| TSS50 | 50 | 403 | 0,220 | 1200 | 600 | 545 |
| TSS60 | 60 | 649 | 0,330 | 910 | 460 | 950 |
