Szczegóły Produktu:
|
| Nazwa: | Sprzęgła rampowe i rolkowe (jednokierunkowe sprzęgła krzywkowe) | Materiał: | Wysokostopowa stal łożyskowa AISI52100 |
|---|---|---|---|
| Typ sprzęgła: | Sprzęgła rampowe i rolkowe | Aplikacja sprzęgła: | Zatrzymanie wsteczne, indeksowanie, przekroczenie |
| Zakres rozmiarów: | Rozmiary otworów od 6 mm do 80 mm | Inne funkcje: | podparte bez łożyska, wymagane zewnętrzne podparcie łożyska |
| Smarowanie: | Wymagany | Opieczętowanie: | Wymagany |
AS Łożysko sprzęgła jednokierunkowego Wymagana zewnętrzna podpora łożyska Sprzęgło jednokierunkowe
Wybieg, indeksowanie, blokada ruchu powrotnego Wymagana zewnętrzna podpora łożyska, rampa i sprzęgła rolkowe

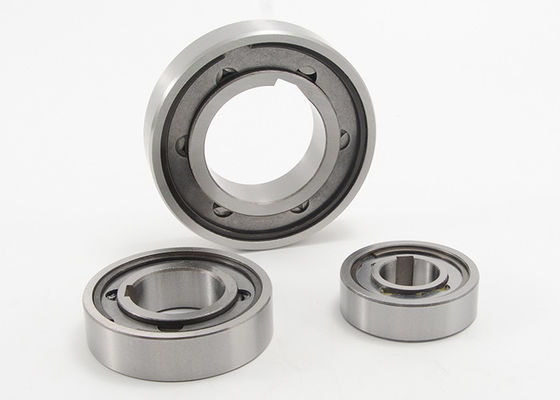

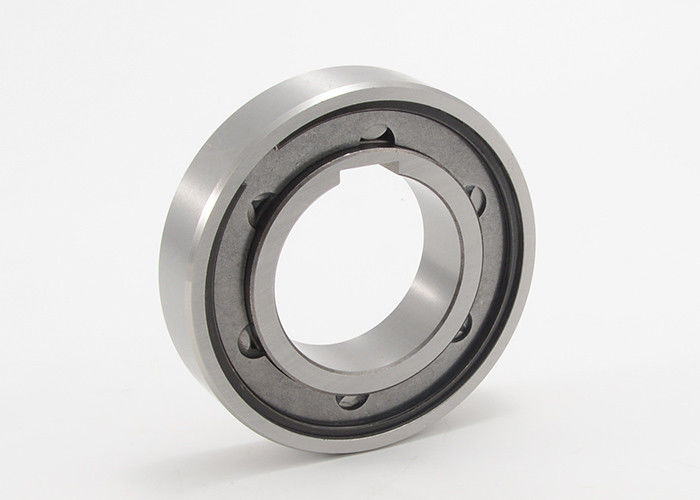

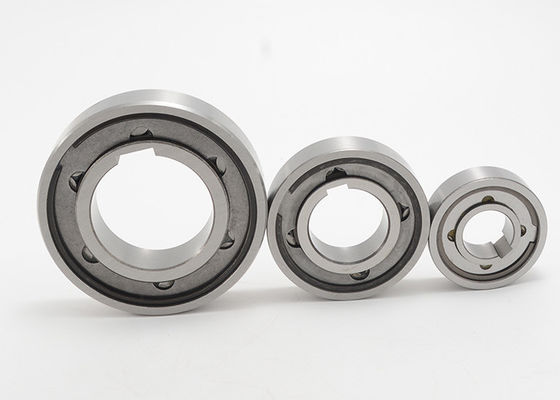

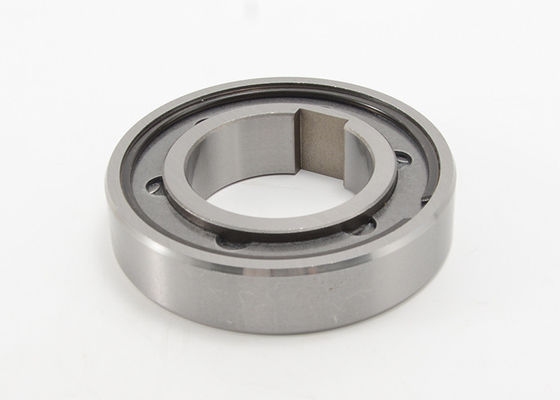

Model AS to sprzęgło rampowo-rolkowe, bez łożyska.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Wymagane jest smarowanie i uszczelnianie.Nominalne wymiary zewnętrzne są takie same jak w przypadku łożysk kulkowych serii 62.Typowym rozwiązaniem jest montaż tego typu razem z łożyskiem serii 62, w ramach tych samych tolerancji położenia.Bieżnia wewnętrzna jest wpustowa na wale (z wyjątkiem rozmiaru otworu 6 mm).
Zewnętrzna bieżnia ma dodatnią tolerancję r6, aby zapewnić pasowanie wtłaczane w obudowie H7.Obudowa zewnętrzna musi być na tyle mocna, aby po złożeniu nie rozszerzała się.Ten projekt może zaakceptować osiową niewspółosiowość bieżni wewnętrznej i zewnętrznej ± S/2.Sprzęgła te są zanurzane w oleju w fabryce, ale muszą zostać napełnione do odpowiedniego poziomu przed rozpoczęciem pracy.To sprzęgło jest przeznaczone do smarowania olejem.W przypadku smarowania smarem należy zmniejszyć maksymalną prędkość wybiegu do 50% podanej wartości.
Typowy układ montażowy
Sprzęgło AS musi być zamontowane w sąsiedztwie łożysk, aby zapewnić koncentryczność i przenosić wszelkie obciążenia osiowe i promieniowe.Należy zapewnić smarowanie olejem lub smarem wraz z uszczelkami w celu zatrzymania smaru.
Dane techniczne:
| Rodzaj | Rozmiary otworów | Fotele na klucze | Wymiar (mm) | Maks.Moment obrotowy (Nm) | Maks.Prędkość jazdy (rpm) | Rezystancja po dotarciu (Ncm) | Masa netto (kg) | ||||||
| d | Dr6 | D5 | Ł | s | mi | f | Wewnętrzny wyścig | Rasa Zewnętrzna | |||||
| AS6 | 6 | Nic | 19 | 15.8 | 6 | 0,8 | 0,6 | 0,3 | 1.7 | 5000 | 7500 | 0,18 | 0,01 |
| AS8 | 8 | 2 x 1 | 24 | 20 | 8 | 1.3 | 0,6 | 0,6 | 3.0 | 4300 | 6500 | 0,24 | 0,02 |
| AS10 | 10 | 3 x 1,4 | 30 | 25,9 | 9 | 1.3 | 0,6 | 0,6 | 5.4 | 3500 | 5200 | 0,36 | 0,03 |
| AS12 | 12 | 4 x 1,8 | 32 | 28 | 10 | 1.3 | 0,6 | 0,6 | 10.0 | 3200 | 4800 | 0,48 | 0,04 |
| AS15 | 15 | 5 x 1,2 | 35 | 31 | 11 | 1.4 | 0,6 | 0,6 | 11.0 | 2800 | 4300 | 0,7 | 0,05 |
| AS20 | 20 | 6x1,6 | 47 | 40 | 14 | 2.4 | 0,8 | 0,8 | 32,0 | 2200 | 3300 | 1.4 | 0,12 |
| AS25 | 25 | 8x2 | 52 | 45,9 | 15 | 2.4 | 0,8 | 0,8 | 45,0 | 1900 | 2900 | 2.4 | 0,14 |
| AS30 | 30 | 8x2 | 62 | 55 | 16 | 2.4 | 0,8 | 1 | 72,0 | 1600 | 2400 | 7.8 | 0,22 |
| AS35 | 35 | 10 x 2,4 | 72 | 64 | 17 | 2.5 | 0,8 | 1 | 114,0 | 1300 | 2000 | 9 | 0,31 |
| AS40 | 40 | 12 x 2,2 | 80 | 72 | 18 | 2.5 | 0,8 | 1 | 148,0 | 1200 | 1800 | 10 | 0,39 |
| AS45 | 45 | 14 x 2,1 | 85 | 77 | 19 | 2.5 | 1.2 | 1 | 174,0 | 1000 | 1600 | 11 | 0,44 |
| AS50 | 50 | 14 x 2,1 | 90 | 82 | 20 | 2.5 | 1.2 | 1 | 184,0 | 950 | 1500 | 13 | 0,49 |
| AS55 | 55 | 16 x 2,4 | 100 | 90 | 21 | 2.5 | 1.2 | 1 | 246,0 | 800 | 1300 | 14 | 0,66 |
| AS60 | 60 | 18 x 2,3 | 110 | 100 | 22 | 2.5 | 1.2 | 1.5 | 406.0 | 700 | 1100 | 26 | 0,81 |
| AS80 | 80 | 22 x 3,1 | 140 | 128 | 26 | 2.5 | 1.2 | 1.5 | 850,0 | 600 | 900 | 58 | 1.41 |
