Szczegóły Produktu:
|
| Nazwa: | Sprzęgło krzywkowe (jednokierunkowe łożysko sprzęgła krzywkowego) | Materiał łożyska: | Wysokostopowa stal łożyskowa GCr15 |
|---|---|---|---|
| Cal — metryczny: | Wymiary metryczne | Wykończenie powierzchni: | Brak leczenia |
| Inne funkcje: | Z rowkiem na wpust na pierścieniu wewnętrznym i dwoma promieniowymi rowkami po stronie czołowej na p | Smarowanie: | Statki z serii TFS są wstępnie nasmarowane olejem. |
| Zakres temperatury: | approx. około. -10°C to + 50°C. -10°C do + 50°C. | Podanie: | idealny do ogólnych zastosowań związanych z wyprzedzaniem w bieżni wewnętrznej lub zewnętrznej |
| High Light: | jednokierunkowe sprzęgło jednokierunkowe z krzywką jednokierunkową,sprzęgło jednokierunkowe z krzywką jednokierunkową,jednokierunkowe łożysko sprzęgła TFS |
||

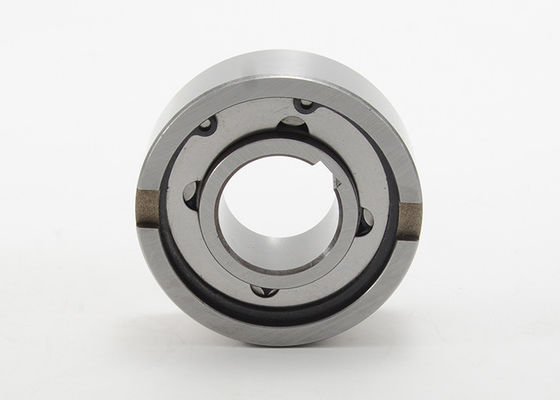

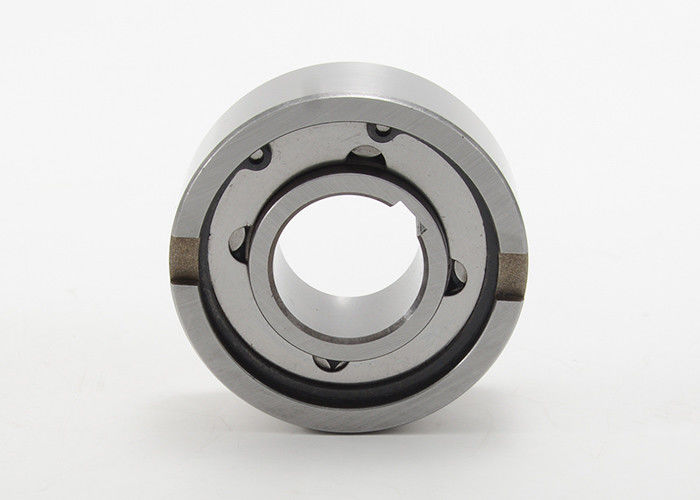

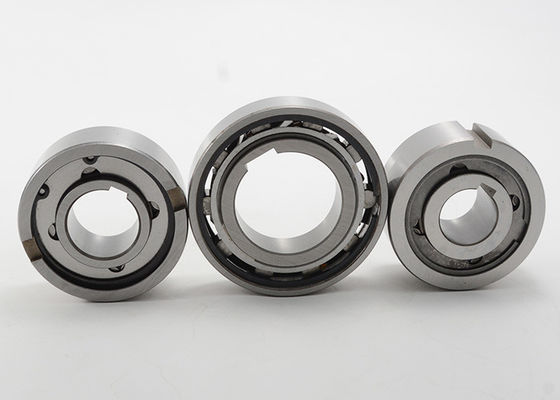

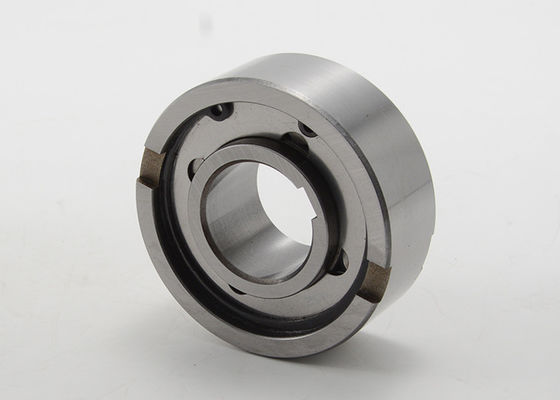

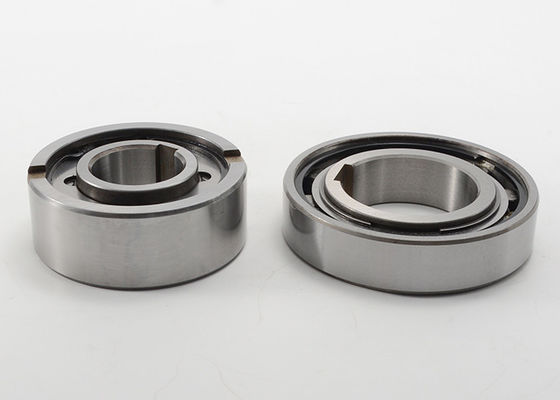

TFS Freewheels Sprzęgło krzywkowe Jednokierunkowe jednokierunkowe łożysko sprzęgła z rowkami wpustowymi
Sprzęgło krzywkowe serii TFS to sprzęgło rozporowe przeznaczone do montażu na wcisk.Konstrukcje typu Sprag mają zwykle wyższy moment obrotowy niż podobnej wielkości sprzęgło rampowo-rolkowe.TFS ma dwa pionowe rowki wpustowe na zewnętrznej bieżni, które pomagają w lokalizacji.Wymiary zewnętrzne są takie same jak w przypadku łożysk kulkowych serii 63.Ta konstrukcja jest idealna do ogólnych zastosowań związanych z wyprzedzaniem w wyścigach wewnętrznych lub zewnętrznych.Ponieważ seria TFS nie zawiera integralnego łożyska, typowym zastosowaniem jest instalacja sprzęgła krzywkowego TFS obok łożyska, które przenosi zarówno obciążenia osiowe, jak i promieniowe.Statki z serii TFS są wstępnie nasmarowane olejem.
rowek:
Rowek wpustowy do średnicy d=12mm wg DIN 6885-1.Powyżej zgodnie z DIN 6885-3.
Montowanie:
W przypadku łożyska i wolnobiegu należy zapewnić te same tolerancje montażowe.Zalecana tolerancja obudowy H7.Do wału h7.Jeśli tolerancja wewnętrznej średnicy obudowy dla wolnobiegu TFS wynosi K6, nie są wymagane wpusty pasowane na rowkach czołowych wolnego koła.Podczas montażu należy zwrócić uwagę na prawidłowy kierunek obrotów.Kierunek obrotów wskazuje strzałka na wolnobiegu.
Smarowanie:
Smarowanie olejem.Statki z serii TFS są wstępnie nasmarowane olejem.
Zakres temperatury:
około.-10°C do + 50°C.
Inne wersje na zamówienie.
Jednokierunkowe jednokierunkowe sprzęgło krzywkowe z wolnymi kołami z rowkami wpustowymi serii TFS Dane techniczne:
| Typ łożyska sprzęgła | Rozmiary otworów | otwór wpustowy | Wymiar (mm) | |||||||
| d | A (szerokość całkowita) | B (średnica całkowita) | C (identyfikator rasy zewnętrznej) | D (identyfikator rasy wewnętrznej) | E (faza) | F (faza) | G (szerokość szczeliny) | H (głębokość szczeliny) | ||
| TFS12 | 12 | 4 x 1,8 | 13 | 35 | 30 | 18 | 0,6 | 0,3 | 4 | 1.4 |
| TFS15 | 15 | 5 x 1,2 | 18 | 42 | 36 | 22 | 0,8 | 0,3 | 5 | 1.8 |
| TFS17 | 17 | 5 x 1,2 | 19 | 47 | 38 | 22 | 1.2 | 0,8 | 5 | 2.3 |
| TFS20 | 20 | 6x 1,6 | 21 | 52 | 45 | 27 | 1.2 | 0,8 | 6 | 2.3 |
| TFS25 | 25 | 8x 2.0 | 24 | 62 | 52 | 35 | 1.2 | 0,8 | 8 | 2.8 |
| TFS30 | 30 | 8 x 2,0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2.5 |
| TFS35 | 35 | 10 x 2,4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3.5 |
| TFS40 | 40 | 12 x 2,2 | 33 | 90 | 78 | 54,5 | 1.8 | 1.0 | 12 | 4.1 |
| TFS45 | 45 | 14 x 2,1 | 36 | 100 | 85,3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| TFS50 | 50 | 14 x 2,1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| TFS60 | 60 | 18x 2,3 | 46 | 130 | 110 | 84 | 2.6 | 1.5 | 18 | 5.5 |
| TFS70 | 70 | 20x2,7 | 51 | 150 | 125 | 91 | 2.6 | 1.5 | 20 | 6.9 |
| TFS80 | 80 | 24 x 3,1 | 58 | 170 | 140 | 100 | 2.6 | 1.5 | 20 | 7,5 |
Dane techniczne:
| Typ łożyska sprzęgła | Rozmiary otworów | Maks.Moment obrotowy (Nm) | Moment obrotowy (Nm) | Maks.Prędkość jazdy (rpm) | Masa netto (g) | |
| d | Wewnętrzny wyścig | Rasa Zewnętrzna | ||||
| TFS12 | 12 | 18 | 0,040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0,060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0,110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0,180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0,190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0,210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0,420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0,460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0,560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0,600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0,870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0,910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1.220 | 670 | 340 | 6440 |
