Szczegóły Produktu:
|
| Nazwa: | Sprzęgło krzywkowe (jednokierunkowe sprzęgła krzywkowe) | Kategoria: | Łożysko sprzęgła |
|---|---|---|---|
| Materiał łożyska sprzęgła: | Stal chromowana 100Cr6 | Wykończenie powierzchni: | Bez specjalnego traktowania |
| Zakres rozmiarów: | Rozmiary otworów od 8 mm do 150 mm | Podstawowy typ konstrukcji: | wałek wolnobiegowy niełożyskowany |
| Standardowe smarowanie: | OLEJ | Opieczętowanie: | Wymagany |
| High Light: | Jednokierunkowe łożysko wałeczkowe NF45,jednokierunkowe łożysko wałeczkowe Roller Ramp,jednokierunkowe sprzęgło jednokierunkowe |
||

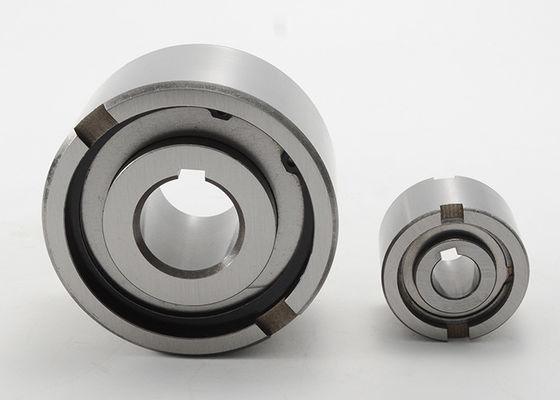

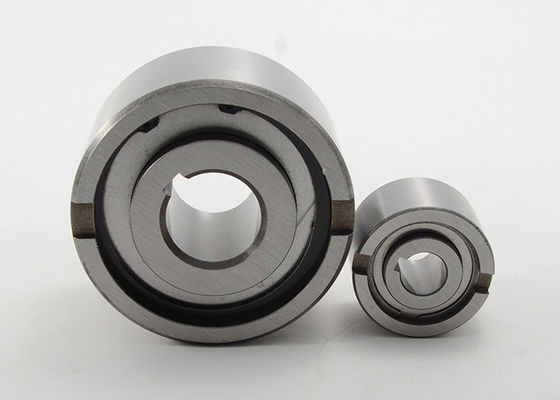

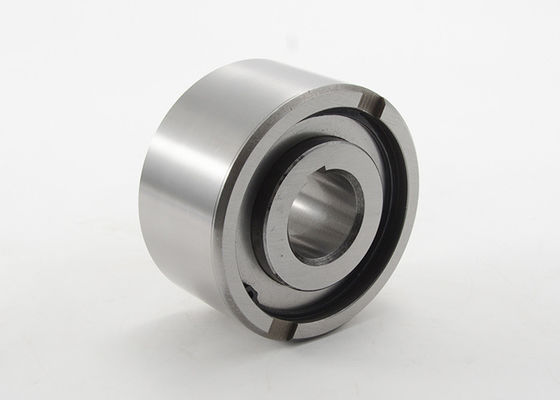

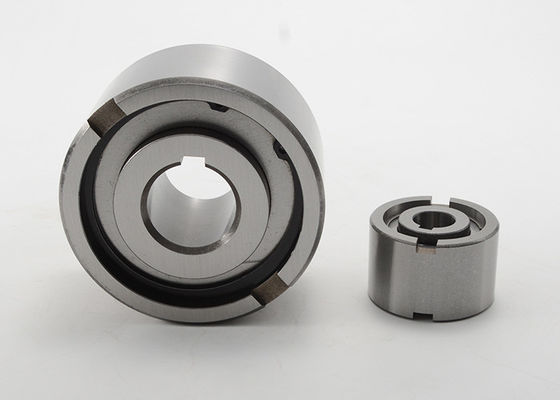

NF45 Rampa rolkowa Sprzęgła jednokierunkowe z wolnym kołem Łożysko jednokierunkowe Sprzęgło krzywkowe
Typ NF jest wolnym kołem typu rolkowego bez łożyska.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowe smarowanie to olej.Nominalna średnica zewnętrzna to standardowy wymiar łożyska kulkowego.Typowym układem jest montaż tego typu obok łożyska z tymi samymi tolerancjami oprawy, jak pokazano na następnej stronie.Bieżnia wewnętrzna jest wpustowa na wale.Bieżnia zewnętrzna ma dodatnią tolerancję n6, co zapewnia pasowanie wtłaczane w obudowie H7*.Dodatkowe nacięcia boczne zapewniają dodatnie przenoszenie momentu obrotowego.
Jeżeli tolerancja obudowy wynosi K6*, stosowanie nacięć nie jest konieczne, ale obudowa musi być na tyle mocna, aby po złożeniu nie rozszerzała się.
Jednokierunkowe sprzęgła jednokierunkowe z wolnym kołem serii NF Dane techniczne:
| Rodzaj | Rozmiary otworów | Wymiar (mm) | Maks.Moment obrotowy (Nm) | Maks.Prędkość jazdy (rpm) | Masa netto (kg) | |||||||
| d | Dh6 | Ł | D5 | D6 | t | r | r1 | Wewnętrzny wyścig | Rasa Zewnętrzna | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0,1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0,1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0,3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0,6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52,5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93,5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11,5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14,5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
