Szczegóły Produktu:
|
| Nazwa: | Sprzęgła rampowe i rolkowe (jednokierunkowe sprzęgła krzywkowe) | Materiał: | Wysokostopowa stal łożyskowa AISI52100 |
|---|---|---|---|
| wpust: | Bieżnia wewnętrzna jest wpustowa na wale | Wykończenie powierzchni: | Brak leczenia |
| Zakres rozmiarów: | Rozmiary otworów od 12 mm do 70 mm | Podstawowy typ konstrukcji: | wolnobieg typu rolkowego niełożyskowany |
| Smarowanie: | Wymagany | Opieczętowanie: | Wymagany |
| High Light: | Łożysko sprzęgła jednokierunkowego AA,sprzęgło jednokierunkowe z wolnym kołem,sprzęgło z rampą rolkową 12 mm |
||

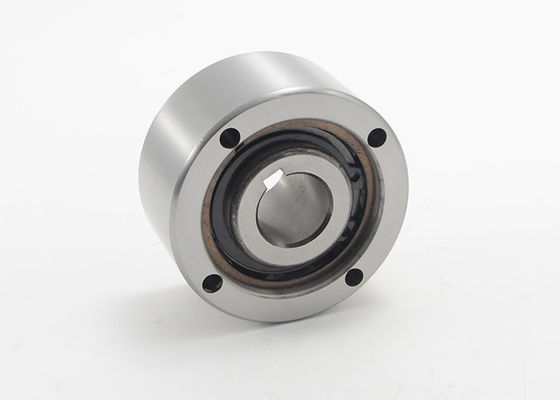

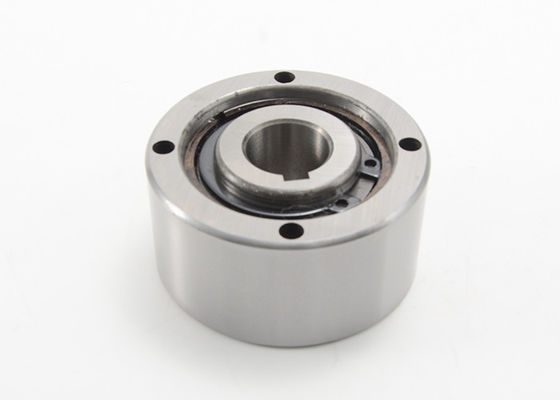

AA Sprzęgło jednokierunkowe Łożysko typu wałeczkowego Wybieg bez obsługi łożyska
Typ AA to wolnobieg typu rolkowego bez łożyska.Łożyska są wymagane do przenoszenia obciążeń osiowych i promieniowych.Instalacja musi również zapewnić smarowanie i uszczelnienie.
Standardowe smarowanie to olej.
Bieżnia wewnętrzna jest wpustowa na wale.Pasowanie do centrowania bieżni zewnętrznej musi być zgodne z tolerancją H7*.
Typ rolki typu AA z wolnym kołem bez łożyska Dane techniczne:
| Rodzaj | Rozmiary otworów | Wymiar (mm) | Maks.Moment obrotowy (Nm) | Maks.Prędkość jazdy (rpm) | Masa netto (kg) | |||||||||
| dH7 | Dh7 | Ł | D5 | D6 | D3 | z | O | f | s | Wewnętrzny wyścig | Rasa Zewnętrzna | |||
| AA12 | 12 | 47 | 20 | 28 | 20 | 38 | 3 | 5.5 | 0,5 | 4.5 | 17 | 3100 | 6000 | 0,21 |
| AA15 | 15 | 55 | 30 | 37 | 26 | 45 | 3 | 5.5 | 0,8 | 4.5 | 55 | 2300 | 5400 | 0,44 |
| AA20 | 20 | 68 | 34 | 50 | 35 | 58 | 4 | 5.5 | 0,8 | 5.5 | 146 | 2000 | 3600 | 0,7 |
| AA25 | 25 | 90 | 37 | 68 | 45 | 7 | 6 | 5.5 | 1 | 6.5 | 285 | 1700 | 2600 | 1.3 |
| AA30 | 30 | 100 | 44 | 75 | 50 | 87 | 6 | 6.6 | 1 | 6.5 | 500 | 1500 | 2100 | 2 |
| AA35 | 35 | 110 | 48 | 80 | 55 | 96 | 6 | 6.6 | 1 | 6.5 | 720 | 1300 | 1950 | 2.6 |
| AA40 | 40 | 125 | 56 | 90 | 60 | 108 | 6 | 9 | 1.5 | 7.6 | 1030 | 1200 | 1700 | 3.9 |
| AA45 | 45 | 130 | 56 | 95 | 65 | 112 | 8 | 9 | 1.5 | 7.6 | 1125 | 1050 | 1500 | 4 |
| AA50 | 50 | 150 | 63 | 110 | 75 | 132 | 8 | 9 | 1.5 | 7.6 | 2150 | 950 | 1300 | 6 |
| AA55 | 55 | 160 | 67 | 115 | 82 | 138 | 8 | 11 | 2 | 7.6 | 2675 | 850 | 1200 | 7.2 |
| AA60 | 60 | 170 | 78 | 125 | 90 | 150 | 10 | 11 | 2 | 7.6 | 3500 | 800 | 1100 | 9.2 |
| AA70 | 70 | 190 | 95 | 140 | 100 | 165 | 10 | 11 | 2.5 | 7.6 | 5813 | 650 | 900 | 11.8 |
