Szczegóły Produktu:
|
| Nazwa: | Jednokierunkowe łożysko igiełkowe/sprzęgło | Rysowany typ kubka: | Sprzęgło rolkowe |
|---|---|---|---|
| Typ zamknięcia: | otwarty | Liczba rzędów: | Jeden |
| Powłoka: | Bez | Kształt powierzchni zewnętrznej: | Gładka powierzchnia zewnętrzna |
| Wiosenny projekt: | Standardowe, stalowe sprężyny dociskowe | Zakres temperatury pracy: | -10 do +70°C |
| High Light: | Łożysko sprzęgła jednokierunkowego o wysokim momencie obrotowym,jednokierunkowe łożysko igiełkowe o wysokim momencie obrotowym,jednokierunkowe łożysko igiełkowe ze stalowymi sprężynami |
||

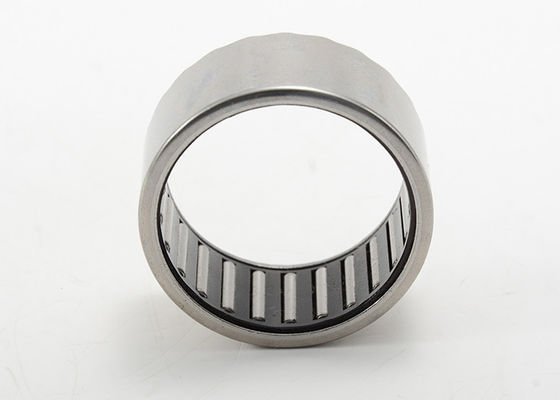

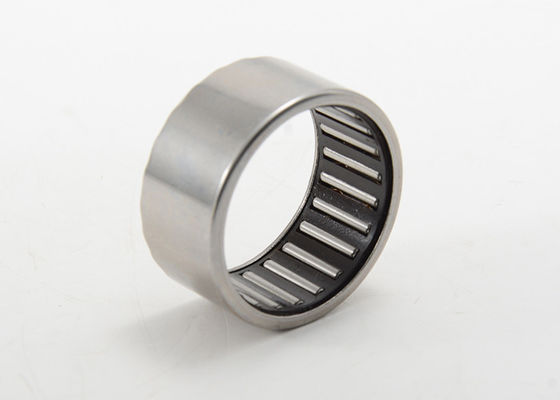

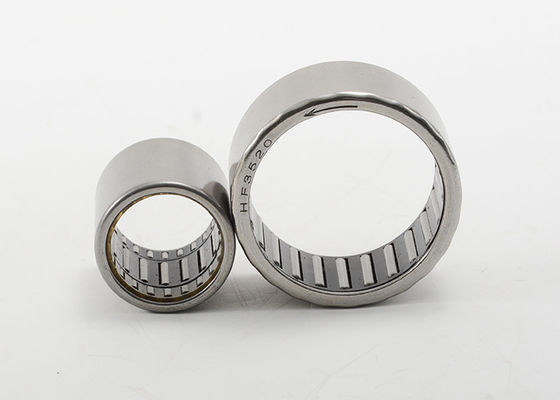

Jednokierunkowe łożyska igiełkowe ze stalowymi sprężynami
Sprzęgła cienkościenne to sprzęgła jednokierunkowe, których nazwa pochodzi od cienkościennych, ciągnionych pierścieni zewnętrznych (misek).Mogą przenosić wysokie momenty obrotowe w jednym kierunku i mają szeroki zakres zastosowań, na przykład jako sprzęgła indeksujące, sprzęgła jednokierunkowe i sprzęgła jednokierunkowe.
Ze względu na swoją konstrukcję, ciągnione sprzęgła rolkowe charakteryzują się bardzo dużą dokładnością indeksowania, dużą częstotliwością indeksowania i niskim momentem tarcia wybiegu.
W celu zagwarantowania ruchu obrotowego, a co za tym idzie prawidłowego działania, konieczne jest łożyskowanie oporowe sprzęgieł cienkotarczowych.Sprzęgła cienkościenne są zatem dostępne ze zintegrowanym układem łożyskowym (HFL).W przypadku sprzęgieł wałeczkowych ciągnionych bez zintegrowanego łożyska (HF) łożysko oporowe musi być wyposażone w dodatkowe łożyska toczne.
Sprzęgła cienkościenne są dostępne z radełkowaniem lub bez.Standardowo dostarczane są nasmarowane.Do zastosowań ze smarowaniem olejowym dostępne są sprzęgła wałeczkowe ciągnione bez smarowania.
Jednokierunkowe sprzęgła wałeczkowe z łożyskiem igiełkowym ze sprężynami stalowymi Seria HF Dane techniczne:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości |
Ograniczenie Prędkość |
||||
| Kod łożyska | Fw | D | C | Dynamiczny | Statyczny | Statyczny | Olej | Olej | ||
| mm | g | mm | N | obr./min | ||||||
| 4 | HF0406 | 1 | 4 | 8 | 6 | 34000 | 14000 | 0,34 | ||
| 6 | HF0612 | 3 | 6 | 10 | 12 | 23000 | 13000 | 1,76 | ||
| 8 | HF0812 | 3.5 | 8 | 12 | 12 | 17000 | 12000 | 3.15 | ||
| 10 | HF1012 | 4 | 10 | 14 | 12 | 14000 | 11000 | 5.3 | ||
| 12 | HF1216 | 11.6 | 12 | 18 | 16 | 11000 | 8000 | 12.2 | ||
| 14 | HF1416 | 13 | 14 | 20 | 16 | 9500 | 8000 | 17.3 | ||
| 16 | HF1616 | 14 | 16 | 22 | 16 | 8500 | 7500 | 20,5 | ||
| 18 | HF1816 | 15,5 | 18 | 24 | 16 | 7500 | 7500 | 24.1 | ||
| 20 | HF2016 | 17 | 20 | 26 | 16 | 7000 | 6500 | 28.1 | ||
| 25 | HF2520 | 30,9 | 25 | 32 | 20 | 5500 | 5500 | 66 | ||
| 30 | HF3020 | 36 | 30 | 37 | 20 | 4500 | 4500 | 90 | ||
| 35 | HF3520 | 40 | 35 | 42 | 20 | 3900 | 3900 | 121 | ||
