Szczegóły Produktu:
|
| Nazwa: | Ciągnione jednokierunkowe łożysko igiełkowe sprzęgła | Rysowany typ kubka: | Sprzęgło rolkowe z zespołem łożyska |
|---|---|---|---|
| Materiał łożyska: | Stopowa stal łożyskowa | Typ zamknięcia: | Typ otwarty |
| Liczba rzędów: | 1 | Typ otworu smarowego: | Bez dziury |
| Wiosenny projekt: | Stalowe sprężyny dociskowe | Zakres temperatury pracy: | -10 do +70°C |
| High Light: | jednokierunkowe łożysko igiełkowe typu skorupowego,jednokierunkowe łożysko igiełkowe z ciągnionym kubkiem,łożysko hfl 2026 typu otwartego |
||

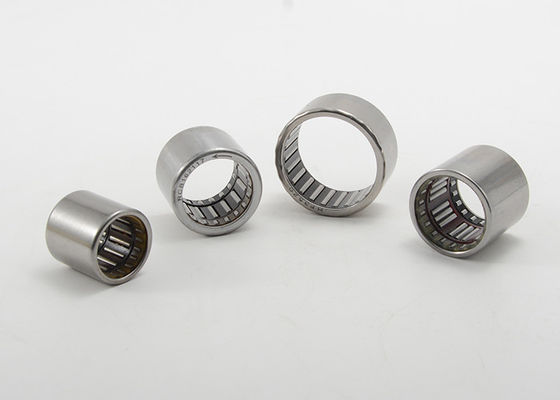

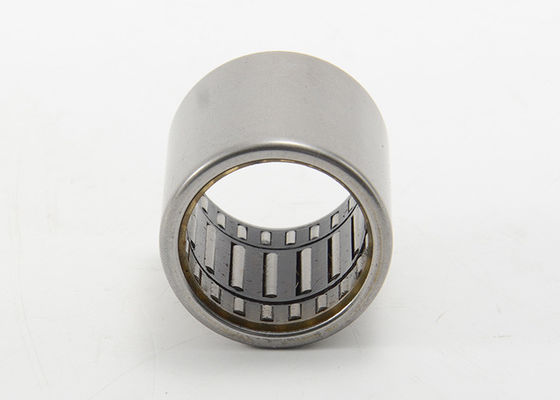

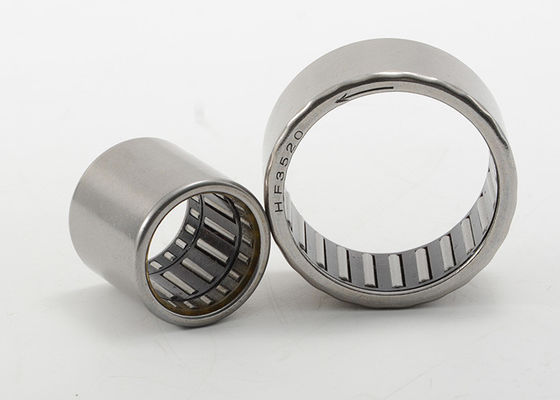

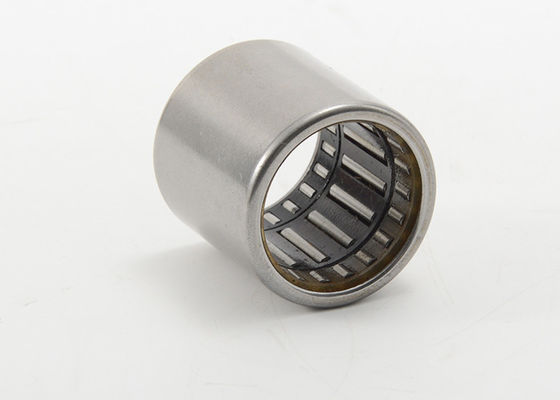

Rodzaj skorupy Ciągniony kubek Jednokierunkowe łożysko igiełkowe Sprzęgło rolkowe HFL2026
Sprzęgła cienkościenne to sprzęgła jednokierunkowe składające się z cienkościennych, ciągnionych pierścieni zewnętrznych z szeregiem pochylni na średnicy wewnętrznej, koszyków plastikowych lub stalowych, sprężyn dociskowych i igiełek.Mogą przenosić wysokie momenty obrotowe w jednym kierunku i są szczególnie zwarte w kierunku promieniowym.Sprzęgła rolkowe są dostępne z łożyskami i bez łożysk.
Dlatego sprzęgła rolkowe ciągnione serii HFL są dostępne ze zintegrowanym układem łożysk.
Sprzęgła cienkościenne są dostępne z radełkowaniem lub bez.Standardowo dostarczane są nasmarowane.Do zastosowań ze smarowaniem olejowym dostępne są sprzęgła wałeczkowe ciągnione bez smarowania.
Ciągnione sprzęgła rolkowe:
Drawn Cup Jednokierunkowe łożysko igiełkowe Sprzęgło rolkowe Sprzęgło serii HFL Dane techniczne:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości |
Ograniczenie Prędkość |
||||
| Kod łożyska | Fw | D | C | Dynamiczny | Statyczny | Statyczny | Olej | Olej | ||
| mm | g | mm | N | obr./min | ||||||
| 4 | HFL0408 | 1.6 | 4 | 8 | 8 | 34000 | 14000 | 0,34 | ||
| 6 | HFL0615 | 4 | 6 | 10 | 15 | 4050 | 4650 | 23000 | 13000 | 1,76 |
| 8 | HFL0822 | 6.3 | 8 | 12 | 22 | 4300 | 4650 | 17000 | 12000 | 3.15 |
| 10 | HFL1022 | 7.4 | 10 | 14 | 22 | 6300 | 6500 | 14000 | 11000 | 5.3 |
| 12 | HFL1226 | 18 | 12 | 18 | 26 | 7100 | 7700 | 11000 | 8000 | 12.2 |
| 14 | HFL1426 | 20.3 | 14 | 20 | 26 | 7300 | 8400 | 9500 | 8000 | 17.3 |
| 16 | HFL1626 | 22 | 16 | 22 | 26 | 8300 | 10300 | 8500 | 7500 | 17.3 |
| 18 | HFL1826 | 24.4 | 18 | 24 | 26 | 8200 | 10400 | 7500 | 7500 | 20,5 |
| 20 | HFL2026 | 27 | 20 | 26 | 26 | 10900 | 14100 | 7000 | 6500 | 28,5 |
| 25 | HFL2530 | 44 | 25 | 32 | 30 | 12600 | 17600 | 5500 | 5500 | 66 |
| 30 | HFL3030 | 51 | 30 | 37 | 30 | 13000 | 19300 | 4500 | 4500 | 90 |
| 35 | HFL3530 | 58 | 35 | 42 | 30 | 3900 | 3900 | 121 | ||
