Szczegóły Produktu:
|
| Nazwa: | Obudowa kołnierzowa z 4 otworami Zespoły łożysk ze stali nierdzewnej | Mocowanie wału: | Śruby dociskowe |
|---|---|---|---|
| Materiał obudowy: | Stal nierdzewna 440C, Stal nierdzewna 420 | Wstaw materiał łożysk: | Stal nierdzewna 440C, Stal nierdzewna 420 |
| Typ obudowy: | Obudowa kołnierza | Ilość otworów montażowych: | 4 otwory |
| Smar: | Smar spożywczy | Typ podstawowy: | Dostępna zarówno podstawa Hollow, jak i Solid Base |
| Aplikacje: | Przetwarzanie i pakowanie żywności i napojów, Systemy przenośników, Systemy wind, Maszyny rolnicze | Zgodność ze standardem: | ISO, JIS, norma północnoamerykańska |
| High Light: | Wkręty dociskowe metryczne łożyska blokowe,blok 4-śrubowy ze stali nierdzewnej,metryczne łożyska blokowe montowane na kołnierzu |
||

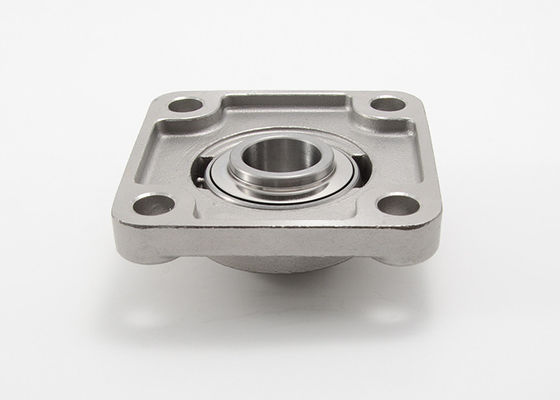

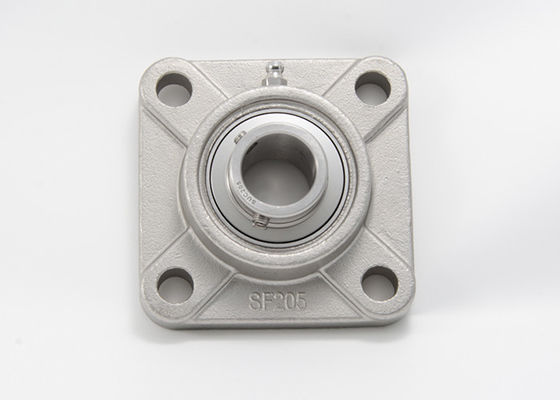

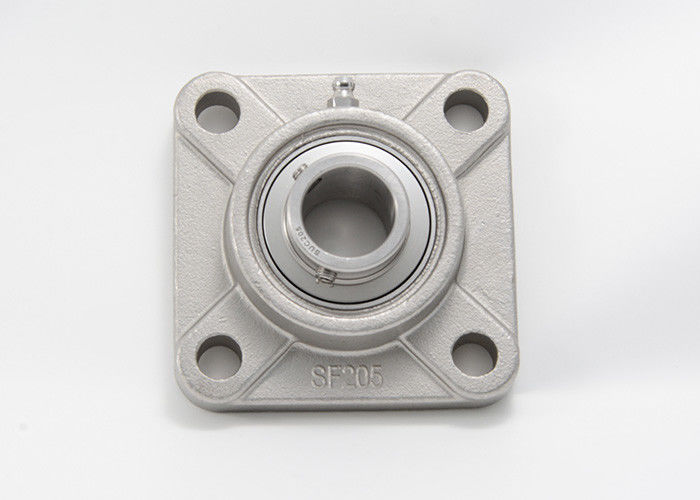

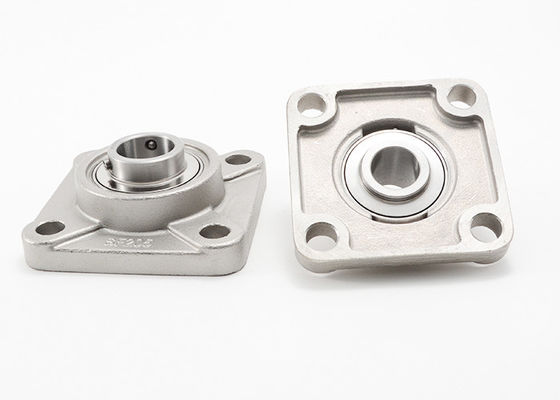

Zespoły łożyskowe ze stali nierdzewnej Łożysko kulkowe z kołnierzem 4 otwory SUCF308
Zespoły łożysk kulkowych ze stali nierdzewnej są przeznaczone przede wszystkim do użytku w obszarach, w których wilgoć lub agresywne media poważnie pogarszają żywotność konwencjonalnych zespołów łożysk kulkowych wykonanych z żeliwa i wkładek łożysk ze stali chromowanej.Szczególnie nadają się do maszyn w przemyśle spożywczym, farmaceutycznym i chemicznym. Ponadto stanowią również idealne rozwiązanie tam, gdzie konieczne jest częste czyszczenie wodą lub środkami chemicznymi lub łożyska są używane na zewnątrz.
Korzyść:Najlepsza odporność na korozję, bezpieczeństwo sanitarne. Długoterminowa oszczędność kosztów.
Główne cechy:
- Obudowa wykonana z wysokiej jakości stali nierdzewnej 304, podstawa pełna lub pusta.
- Gładka gładka powierzchnia lub ręcznie polerowana powierzchnia.
- Wstaw łożyska kulkowe wykonane z wysokiej jakości stali nierdzewnej 440 lub 420.
- Włóż łożyska kulkowe z szerszym lub wąskim pierścieniem wewnętrznym, dostępny styl blokowania z blokadą śruby ustalającej, blokadą mimośrodową kołnierza, blokadą koncentrycznego kołnierza i blokadą tulei wciąganej.
- Fabrycznie nasmarowane smarem spożywczym lub smarem przemysłowym.
- Dostępne z zaślepkami ze stali nierdzewnej lub tworzywa sztucznego, otwartymi lub zamkniętymi.
- Uszczelnienia tylne z NBR dostępne dla typów z blokiem poduszkowym i z kołnierzem.
Głównie zastosowania:
Zespoły łożyskowe ze stali nierdzewnej 4-otworowa obudowa kołnierza Seria SUCF3 Dane techniczne:
|
Nr części zespołu łożyskowego |
Średnica otworu | Wymiar (mm) |
Nr części łożyska |
Nr części obudowy |
Masa netto (kg) |
||||||||
| d | a | mi |
ja |
g |
Ł |
N |
mi |
S |
|||||
| w | mm | ||||||||||||
| SUCF305 SUCF305-14 SUCF305-15 SUCF305-16 |
7/8 15/16 1 |
25 |
110 |
80 |
16 |
13 |
29 |
16 |
39 |
15 |
SUC305 SUC305-14 SUC305-15 SUC305-16 |
SF305 |
1,52 |
|
SUCF306 SUCF306-18 SUCF306-19 |
1-1/8 1-3/16 |
30 |
125 |
95 |
18 |
15 |
32 |
16 |
44 |
17 |
SUC306 SUC306-18 SUC306-19 |
SF306 |
1,92 |
|
SUCF307 SUCF307-20 SUCF307-21 SUCF307-22 |
1-1/4 1-5/16 1-3/8 |
35 |
135 |
100 |
20 |
16 |
36 |
19 |
49 |
19.0 |
SUC307 SUC307-20 SUC307-21 SUC307-22 |
SF307 |
2.66 |
| SUCF308 SUCF308-24 SUCF308-25 |
1-1/2 1-9/16 |
40 |
150 |
112 |
23 |
17 |
40 |
19 |
56 |
19.0 |
SUC308 SUC308-24 SUC308-25 |
SF308 |
3,50 |
|
SUCF309 SUCF309-26 SUCF309-27 SUCF309-28 |
1-5/8 1-11/16 1-3/4 |
45 |
160 |
125 |
25 |
18 |
44 |
19 |
60 |
22 |
SUC309 SUC309-26 SUC309-27 SUC309-28 |
SF309 |
4,68 |
| SUCF310 SUCF310-30 SUCF310-31 |
1-7/8 1-15/16 |
50 |
175 |
132 |
28 |
19 |
48 |
23 |
67 |
22 |
SUC310 SUC310-30 SUC310-31 |
SF310 |
6.44 |
|
SUCF311 SUCF311-32 SUCF311-34 SUCF311-35 |
2 2-1/8 2-3/16 |
55 |
185 |
140 |
30 |
20 |
52 |
23 |
71 |
25 |
SUC311 SUC311-32 SUC311-34 SUC311-35 |
SF311 |
7,69 |
|
SUCF312 SUCF312-36 SUCF312-38 SUCF312-39 |
2-1/4 2-3/8 2-7/16 |
60 |
195 |
150 |
33 |
22 |
56 |
23 |
78 |
26 |
SUC312 SUC312-36 SUC312-38 SUC312-39 |
SF312 |
9.40 |
|
SUCF313 SUCF313-40 |
2-1/2 |
65 | 208 | 166 | 33 | 22 | 58 | 23 | 78 | 30 |
SUC313 SUC313-40 |
SF313 | 11.70 |
|
SUCF314 SUCF314-44 |
2-3/4 |
70 | 226 | 178 | 36 | 25 | 61 | 25 | 81 | 33 |
SUC314 SUC314-44 |
SF314 | 13.40 |
|
SUCF315 SUCF315-48 |
3 |
75 | 236 | 184 | 39 | 25 | 66 | 25 | 89 | 32 |
SUC315 SUC315-48 |
SF315 | 15.40 |
|
SUCF316 SUCF316-50 |
3-1/8 |
80 | 250 | 196 | 38 | 27 | 68 | 31 | 90 | 34 |
SUC316 SUC316-50 |
SF316 | 14.75 |
|
SUCF317 SUCF317-52 |
3-1/4 |
85 | 260 | 204 | 44 | 27 | 74 | 31 | 100 | 40 |
SUC317 SUC317-52 |
SF317 | 17.70 |
|
SUCF318 SUCF318-56 |
3-1/2 |
90 | 280 | 216 | 44 | 30 | 76 | 35 | 100 | 40 |
SUC318 SUC318-56 |
SF318 | 21.10 |
|
SUCF319 SUCF319-60 |
3-3/4 |
95 | 290 | 228 | 59 | 30 | 94 | 35 | 121 | 41 |
SUC319 SUC319-60 |
SF319 | 23.25 |
|
SUCF320 SUCF320-64 |
4 |
100 | 310 | 242 | 59 | 32 | 94 | 38 | 125 | 42 |
SUC320 SUC320-64 |
SF320 | 26.28 |
| SUCF321 | / | 105 | 310 | 242 | 59 | 32 | 94 | 38 | 127 | 44 | SUC321 | SF321 | 27,3 |
| SUCF322 | / | 110 | 340 | 266 | 60 | 35 | 96 | 41 | 131 | 46 | SUC322 | SF322 | 37,5 |
| SUCF324 | / | 120 | 370 | 290 | 65 | 40 | 110 | 41 | 140 | 51 | SUC324 | SF324 | 48,7 |
| SUCF326 | / | 130 | 410 | 320 | 65 | 45 | 115 | 41 | 146 | 54 | SUC326 | SF326 | 62,3 |
| SUCF328 | / | 140 | 450 | 350 | 75 | 55 | 125 | 41 | 161 | 59 | SUC328 | SF328 | 89,7 |
