Szczegóły Produktu:
|
| Nazwa: | Pierścień wewnętrzny ze stali chromowej do łożysk igiełkowych typu Shell | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości 100Cr6 |
|---|---|---|---|
| Nr części: | IRT3020, IRT404520, IRT405040 | Wykończenie powierzchni: | Obrobiona powierzchnia |
| Zakres rozmiarów: | średnice wałów od 7 do 60 milimetrów | Podstawowy typ konstrukcji: | Obrobione cieplnie i szlifowane pierścienie wewnętrzne |
| Rowek smarujący: | Nie | Przetwarzanie: | Maszynowy |
| High Light: | Wewnętrzna bieżnia IRT i zewnętrzna bieżnia łożyska,wewnętrzna bieżnia chromowana i zewnętrzna bieżnia łożyska,wewnętrzny pierścień łożyska MI 10 N |
||

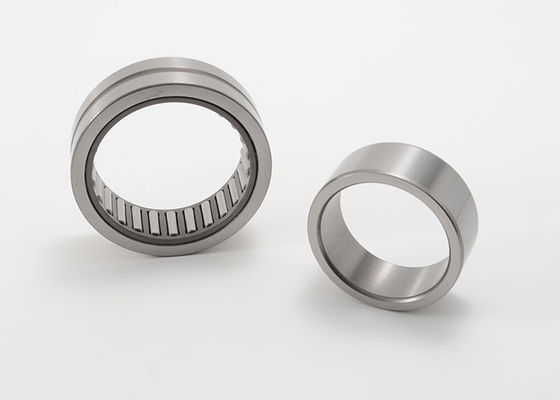

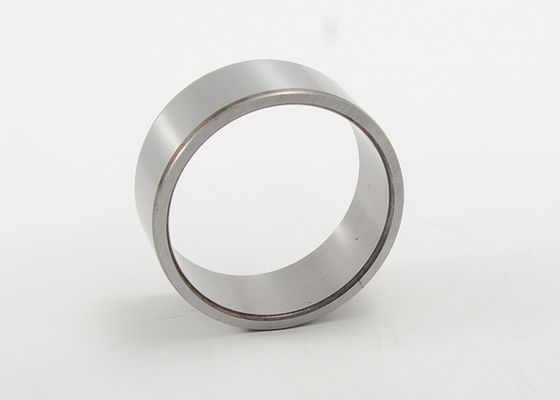

Pierścień wewnętrzny ze stali chromowej do łożysk igiełkowych typu Shell IRT3020 IRT404520
Pierścienie wewnętrzne można zintegrować z łożyskami igiełkowymi typu panewki lub różnymi łożyskami igiełkowymi, aby zapewnić dobre podparcie rolek bez obaw o przedwczesne zużycie wału.Obrabiamy cieplnie i szlifujemy nasze pierścienie wewnętrzne do wąskich tolerancji, aby tworzyć twarde, wytrzymałe bieżnie do zastosowań, w których niemożliwe jest nadanie powierzchni wału określonej twardości lub chropowatości.Stanowią ekonomiczną alternatywę dla tulei, ponieważ nie wymagają dodatkowej obróbki.Dostępne są również szerokie pierścienie wewnętrzne do mocowania wałów poruszających się osiowo lub uszczelnień przylegających do łożysk.
Pierścienie wewnętrzne serii IRT do łożysk igiełkowych typu skorupowego
Pierścienie te zaprojektowano w celu zapewnienia trwałej powierzchni łożysk igiełkowych typu panewkowego z nieobrobionymi bieżniami.Pierścienie wewnętrzne serii IRT typu metrycznego są dostępne ze średnicami wałów od 7 do 60 milimetrów.
Pierścień wewnętrzny ze stali chromowej obrabiany maszynowo do łożysk igiełkowych typu Shell Specyfikacje serii IRT:
|
Wał Średnica- eter |
Łożysko Przeznaczenie |
Masa Około |
Wymiary graniczne | ||
| d | F | B | |||
| mm | g | mm | |||
| 22 | IRT222616 | 22 | 26 | 16 | |
| IRT2216 | 19.1 | 22 | 26 | 16,5 | |
| IRT222620 | 22 | 26 | 20 | ||
| IRT2220 | 24 | 22 | 26 | 20,5 | |
| IRT222817 | 22 | 28 | 17 | ||
| IRT222820 | 22 | 28 | 20 | ||
| IRT2220-1 | 37 | 22 | 28 | 20,5 | |
| IRT222823 | 22 | 28 | 23 | ||
| IRT222830 | 22 | 28 | 30 | ||
| IRT2230-1 | 55,5 | 22 | 28 | 30,5 | |
| 23 | IRT242813 | 23 | 28 | 13 | |
| IRT242826 | 23 | 28 | 26 | ||
| 25 | IRT252920 | 25 | 29 | 20 | |
| IRT2520 | 26,5 | 25 | 29 | 20,5 | |
| IRT252930 | 25 | 29 | 30 | ||
| IRT2530 | 40 | 25 | 29 | 30,5 | |
| IRT253015 | 25 | 30 | 15 | ||
| IRT2515-1 | 25,5 | 25 | 30 | 15,5 | |
| IRT253017 | 25 | 30 | 17 | ||
| IRT253020 | 25 | 30 | 20 | ||
| IRT2520-1 | 34 | 25 | 30 | 20,5 | |
| IRT253023 | 25 | 30 | 23 | ||
| IRT253025 | 25 | 30 | 25 | ||
| IRT2525-1 | 42,5 | 25 | 30 | 25,5 | |
| IRT2526-1 | 44 | 25 | 30 | 26,5 | |
| IRT253030 | 25 | 30 | 30 | ||
| 25 | IRT2530-1 | 50,5 | 25 | 30 | 30,5 |
| IRT253032 | 25 | 30 | 32 | ||
| IRT253038 | 25 | 30 | 38 | ||
| IRT2538-1 | 64 | 25 | 30 | 38,5 | |
| IRT253222 | 25 | 32 | 22 | ||
| IRT253230 | 25 | 32 | 30 | ||
| 26 | IRT263013 | 26 | 30 | 13 | |
| IRT263026 | 26 | 30 | 26 | ||
| IRT263512 | 26 | 35 | 12 | ||
| 28 | IRT283217 | 28 | 32 | 17 | |
| IRT283220 | 28 | 32 | 20 | ||
| IRT2820 | 29,5 | 28 | 32 | 20,5 | |
| IRT283230 | 28 | 32 | 30 | ||
| IRT2830 | 44 | 28 | 32 | 30,5 | |
| IRT283820 | 28 | 38 | 20 | ||
| 30 | IRT3012 | 24,5 | 30 | 35 | 12,5 |
| IRT3015 | 30,5 | 30 | 35 | 15,5 | |
| IRT303517 | 30 | 35 | 17 | ||
| IRT303520 | 30 | 35 | 20 | ||
| IRT3020 | 40 | 30 | 35 | 20,5 | |
| IRT303523 | 30 | 35 | 23 | ||
| IRT303525 | 30 | 35 | 25 | ||
| IRT3025 | 50 | 30 | 35 | 25,5 | |
| IRT303530 | 30 | 35 | 30 | ||
| IRT3030 | 60 | 30 | 35 | 30,5 | |
| IRT303722 | 30 | 37 | 22 | ||
| IRT304216 | 30 | 42 | 16 | ||
| 32 | IRT323720 | 32 | 37 | 20 | |
| IRT3220 | 42,5 | 32 | 37 | 20,5 | |
| IRT333730 | 32 | 37 | 30 | ||
| IRT3230 | 63,5 | 32 | 37 | 30,5 | |
| IRT323732 | 32 | 37 | 32 | ||
| IRT323815 | 32 | 38 | 15 | ||
| IRT3215-1 | 39,5 | 32 | 38 | 15,5 | |
| IRT3220-1 | 52 | 32 | 38 | 20,5 | |
| IRT3225-1 | 64,5 | 32 | 38 | 25,5 | |
| IRT323825 | 32 | 38 | 25 | ||
| IRT3230-1 | 77,5 | 32 | 38 | 30,5 | |
| IRT323845 | 32 | 38 | 45 |
| 32 | IRT3245-1 | 115 | 32 | 38 | 45,5 |
| IRT324015 | 32 | 40 | 15 | ||
| IRT324020 | 32 | 40 | 20 | ||
| IRT324027 | 32 | 40 | 27 | ||
| IRT324030 | 32 | 40 | 30 | ||
| 35 | IRT354015 | 35 | 40 | 15 | |
| IRT354020 | 35 | 40 | 20 | ||
| IRT3520 | 46,5 | 35 | 40 | 20,5 | |
| IRT354025 | 35 | 40 | 25 | ||
| IRT3525 | 58 | 35 | 40 | 25,5 | |
| IRT354030 | 35 | 40 | 30 | ||
| IRT354034 | 35 | 40 | 34 | ||
| IRT354040 | 35 | 40 | 40 | ||
| IRT354040.5 | 91,5 | 35 | 40 | 40,5 | |
| IRT354220 | 35 | 42 | 20 | ||
| IRT354223 | 35 | 42 | 23 | ||
| IRT354227 | 35 | 42 | 27 | ||
| IRT544230 | 35 | 42 | 30 | ||
| IRT354236 | 35 | 42 | 36 | ||
| IRT354322 | 35 | 43 | 22 | ||
| 37 | IRT374232 | 37 | 42 | 32 | |
| 38 | IRT384320 | 38 | 43 | 20 | |
| IRT384330 | 38 | 43 | 30 | ||
| 40 | IRT404517 | 40 | 45 | 17 | |
| IRT404520 | 40 | 45 | 20 | ||
| IRT4020 | 52,5 | 40 | 45 | 20,5 | |
| IRT404525 | 40 | 45 | 25 | ||
| IRT4025 | 65,5 | 40 | 45 | 25,5 | |
| IRT404530 | 40 | 45 | 30 | ||
| IRT4030 | 78,5 | 40 | 45 | 30,5 | |
| IRT404540 | 40 | 45 | 40 | ||
| IRT40X45X40,5 | 104 | 40 | 45 | 40,5 | |
| IRT404822 | 40 | 48 | 22 | ||
| IRT404830 | 40 | 48 | 30 | ||
| IRT404840 | 40 | 48 | 40 | ||
| IRT405022 | 40 | 50 | 22 | ||
| IRT405030 | 40 | 50 | 30 | ||
| IRT405040 | 40 | 50 | 40 |
