Szczegóły Produktu:
|
| Nazwa: | Półlokujące łożyska walcowe | Opis mediów: | Łożysko walcowe SL1818..-E, zestaw wałeczkowy z pełną liczbą wałeczków, jednorzędowe, łożysko wahliw |
|---|---|---|---|
| Nudziarz: | Otwór cylindryczny | Materiał łożyska: | 100Cr6, GCr15, AISI 52100 |
| Rozmiar: | Serie metryczne | Foka: | Otwarty, bez pieczęci |
| Rodzaj klatki: | Pełne uzupełnienie, bez klatki | Radialny luz wewnętrzny: | Normalna gra wewnętrzna |
| Precyzja: | Standardowa precyzja | Stabilizacja ciepła: | Brak stabilizacji termicznej - Temperatury do 120 °C |
| High Light: | Łożyska walcowe półlokujące,łożysko wałeczkowe z pełną liczbą wałeczków SL181872-E,łożysko wałeczkowe z pełną liczbą wałeczków SL181852-E |
||

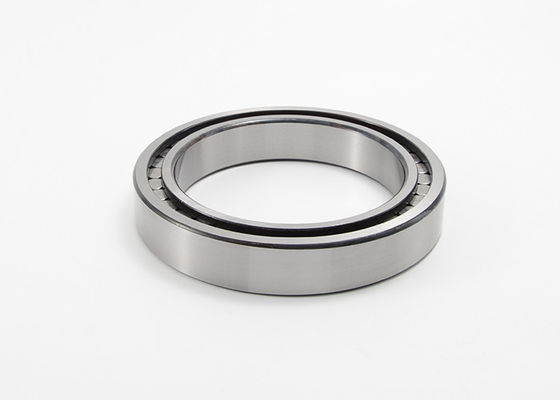

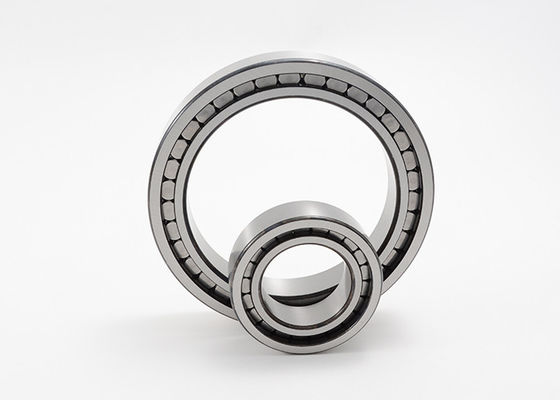

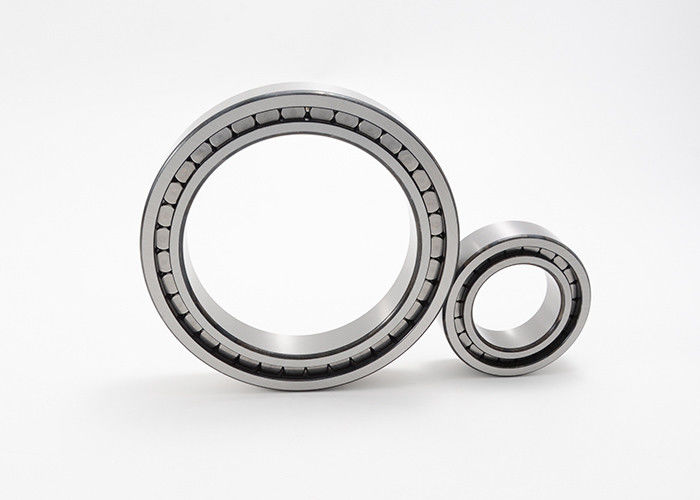

Łożyska półlokujące Łożyska walcowe SL181872-E SL181852-E
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków mają pełne pierścienie zewnętrzne i wewnętrzne wraz z wałeczkami walcowymi prowadzonymi żebrami.Ponieważ łożyska te mają największą możliwą liczbę elementów tocznych, mają wyjątkowo wysoką nośność promieniową, wysoką sztywność i nadają się do szczególnie zwartych konstrukcji.Jednak ze względu na warunki kinematyczne nie osiągają one dużych prędkości, jakie są możliwe przy zastosowaniu łożysk walcowych z koszykiem.
SL181872-E to jednorzędowe łożysko walcowe z pełną liczbą wałeczków.Ten typ łożyska ma solidny pierścień zewnętrzny i wewnętrzny oraz dużą liczbę cylindrycznych rolek.Rolki te są prowadzone między żebrami pierścieni.Ponieważ nie ma klatki, można użyć maksymalnej liczby rolek.W rezultacie łożyska te mogą przenosić bardzo duże obciążenia promieniowe.Jednak prędkość maksymalna jest mniejsza niż prędkość łożysk walcowych z koszykami.Łożyska walcowe jednorzędowe z pełną liczbą wałeczków mogą również przenosić siły osiowe w jednym kierunku.Stosowane są jako łożyska podporowe.Łożyska podporowe umożliwiają osiowe przemieszczenie wału względem oprawy w jednym kierunku.Wał jest umieszczony osiowo w drugim kierunku.
Łożyska walcowe półlokujące Łożyska walcowe serii SL1818 Dane techniczne:
|
Kod łożyska |
Wymiary | Ocena ładowania | Ograniczenie prędkości | Masa | ||||||||||||
| d | D | B | d1 | D1 | mi | s | rmin | Dyn. | Stan. | Obciążenie graniczne zmęczenia | Ograniczenie prędkości | Prędkość odniesienia | ||||
| Kr | Kor | Kundel | nG | nB | ||||||||||||
| mm | KN | obr./min | kg | |||||||||||||
| SL181840 | 200 | 250 | 24 | 216,6 | 231,6 | 237,6 | 2 | 1.5 | 178 | 320 | 33,5 | 1450 | 1040 | 2.57 | ||
| SL181844 | 220 | 270 | 24 | 237,3 | 252,3 | 258,5 | 2 | 1.5 | 187 | 350 | 36 | 1320 | 940 | 2.8 | ||
| SL181848-E | 240 | 300 | 28 | 260,5 | 281 | 287,5 | 2 | 2 | 265 | 490 | 51 | 1200 | 870 | 4.29 | ||
| SL181852-E | 260 | 320 | 28 | 281 | 301,5 | 308 | 2 | 2 | 275 | 530 | 54 | 1110 | 790 | 4.61 | ||
| SL181856-E | 280 | 350 | 33 | 304 | 327 | 335 | 2.5 | 2 | 355 | 670 | 69 | 1030 | 730 | 6,89 | ||
| SL181860-E | 300 | 380 | 38 | 323,5 | 350,5 | 360 | 3 | 2.1 | 455 | 840 | 86 | 960 | 680 | 9,79 | ||
| SL181864-E | 320 | 400 | 38 | 344,5 | 371,5 | 381 | 3 | 2.1 | 470 | 900 | 90 | 910 | 620 | 10.36 | ||
| SL181868-E | 340 | 420 | 38 | 365,5 | 392,5 | 402.2 | 3 | 2.1 | 485 | 960 | 94 | 860 | 570 | 10.93 | ||
| SL181872-E | 360 | 440 | 38 | 387 | 413,5 | 423,5 | 3 | 2.1 | 500 | 1010 | 98 | 810 | 530 | 11.49 | ||
| SL181876-E | 380 | 480 | 46 | 415,5 | 448 | 459 | 4 | 2.1 | 650 | 1290 | 126 | 750 | 490 | 18.87 | ||
| SL181880-E | 400 | 500 | 46 | 432 | 464,5 | 475,5 | 4 | 2.1 | 660 | 1340 | 130 | 720 | 470 | 19.81 | ||
| SL181884-E | 420 | 520 | 46 | 457 | 489,5 | 500 | 4 | 2.1 | 680 | 1420 | 135 | 690 | 430 | 20.6 | ||
| SL181888-E | 440 | 540 | 46 | 473,5 | 506 | 517 | 4 | 2.1 | 700 | 1470 | 139 | 660 | 415 | 21.54 | ||
| SL181892-E | 460 | 580 | 56 | 501,5 | 541 | 554 | 5 | 3 | 940 | 1890 | 179 | 620 | 385 | 33.21 | ||
| SL181896-E | 480 | 600 | 56 | 522 | 561 | 574,5 | 5 | 3 | 960 | 1970 | 185 | 600 | 365 | 34,53 | ||
| SL1818/500-E | 500 | 620 | 56 | 542 | 581,5 | 594,5 | 5 | 3 | 980 | 2050 | 190 | 580 | 345 | 35,73 | ||
