Szczegóły Produktu:
|
| Nazwa: | Łożyska walcowe promieniowe jednorzędowe | Rodzaj: | Pełna komplementarność, seria SL1829 |
|---|---|---|---|
| Projekt łożyska: | zestaw rolek z pełną liczbą wałeczków, jednorzędowe, łożysko półosiujące, 1 żebro na pierścieniu zew | Materiał łożyska: | Stal łożyskowa 100Cr6, GCr15, AISI 52100 |
| Calowe/metryczne: | Serie metryczne | Opieczętowanie: | Otwarty, bezklatkowy |
| Wewnętrzny luz promieniowy: | normalna | Rzędy elementu tocznego: | 1 (pojedynczy rząd) |
| High Light: | łożysko walcowe bez klatki,wałek łożyskowy cylindryczny SL182912-B-XL |
||

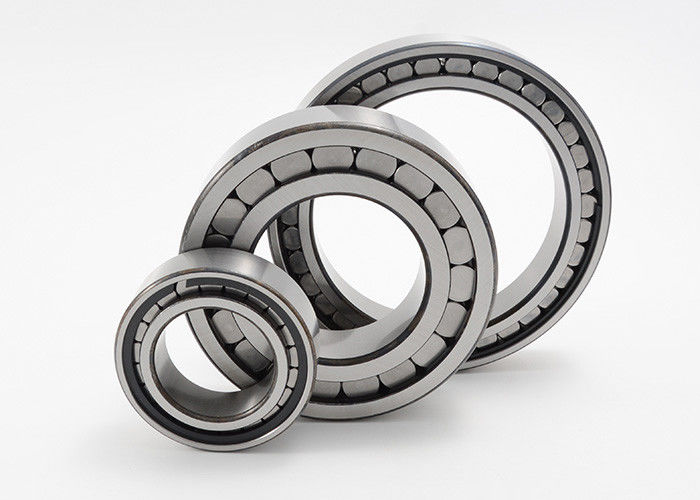

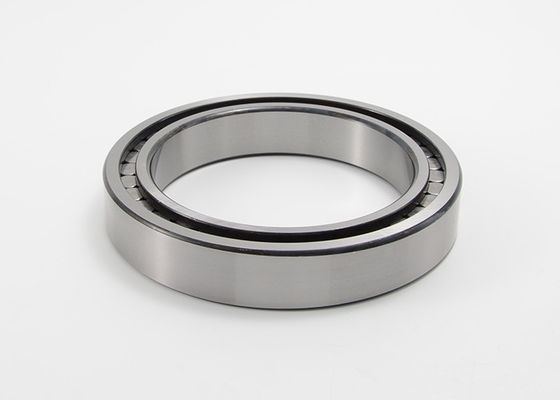

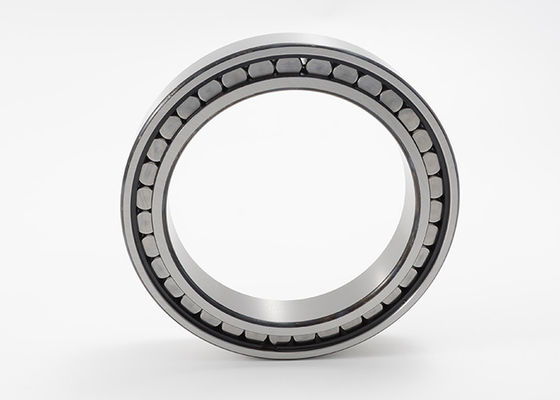

Łożyska walcowe jednorzędowe z pełnym wypełnieniem SL182912-B-XL NCF2912V
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków mają pełne pierścienie zewnętrzne i wewnętrzne wraz z wałeczkami walcowymi prowadzonymi żebrami.Ponieważ łożyska te mają największą możliwą liczbę elementów tocznych, mają wyjątkowo wysoką nośność promieniową, wysoką sztywność i nadają się do szczególnie zwartych konstrukcji.Jednak ze względu na warunki kinematyczne nie osiągają one dużych prędkości, jakie są możliwe przy zastosowaniu łożysk walcowych z koszykiem.
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków mają postać łożysk półustalających.
Łożyska półosiujące:
Łożyska półcentralne są dostępne w wersji jednorzędowej jako SL1818 (seria wymiarowa 18), SL1829 (seria wymiarowa 29), SL1830 (seria wymiarowa 30), SL1822 (seria wymiarowa 22) i SL1923 (seria wymiarowa 23).Mogą przenosić nie tylko duże siły promieniowe, ale także siły osiowe w jednym kierunku, dzięki czemu mogą prowadzić wały osiowo w jednym kierunku.Działają jak łożyska swobodne w przeciwnym kierunku.
Seria SL1923 ma tylko jedno żebro na pierścieniu wewnętrznym i zestaw samozabezpieczających elementów tocznych.W rezultacie pierścień wewnętrzny można zdjąć z łożyska.To znacznie ułatwia montaż i demontaż.
Opieczętowanie:
Łożyska walcowe są dostarczane w wersji otwartej.
Smarowanie:
Nie są dostarczane nasmarowane i mogą być smarowane olejem lub smarem przez powierzchnie czołowe.
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków serii SL1829 Dane techniczne:
|
Kod łożyska |
Wymiary | Ocena ładowania | Ograniczenie prędkości | Masa | ||||||||||
| d | D | B | d1 | D1 | mi | s | rmin | Dyn. | Stan. | Obciążenie graniczne zmęczenia | Ograniczenie prędkości | Prędkość odniesienia | ||
| Kr | Kor | Kundel | nG | nB | ||||||||||
| mm | KN | obr./min | kg | |||||||||||
| SL182912 | 60 | 85 | 16 | 69 | 74,4 | 78,55 | 1 | 1 | 63 | 76 | 13.7 | 4550 | 2900 | 0,29 |
| SL182913 | 65 | 90 | 16 | 75,7 | 81 | 85,24 | 1 | 1 | 67 | 84 | 15.1 | 4150 | 2550 | 0,31 |
| SL182914 | 70 | 100 | 19 | 81,2 | 87,8 | 92.31 | 1 | 1 | 88 | 111 | 188 | 3850 | 2550 | 0,49 |
| SL182915 | 75 | 105 | 19 | 86,3 | 92,8 | 97,41 | 1 | 1 | 91 | 119 | 20.1 | 3600 | 2370 | 0,52 |
| SL182916 | 80 | 110 | 19 | 91,4 | 98 | 102,51 | 1 | 1 | 94 | 1260 | 21.4 | 3450 | 2220 | 0,55 |
| SL182917 | 85 | 120 | 22 | 96,4 | 105 | 109,58 | 1 | 1.1 | 118 | 159 | 25,5 | 3200 | 2200 | 0,81 |
| SL182918 | 90 | 125 | 22 | 102 | 110,7 | 115,75 | 1 | 1.1 | 122 | 169 | 26,5 | 3050 | 2050 | 0,84 |
| SL182919 | 95 | 130 | 22 | 106,7 | 117 | 122,25 | 1 | 1.1 | 132 | 177 | 27,5 | 2900 | 1940 | 0,86 |
| SL182920 | 100 | 140 | 24 | 113,4 | 125,7 | 130,95 | 1.5 | 1.1 | 152 | 203 | 31,5 | 2700 | 1870 | 1.14 |
| SL182922 | 110 | 150 | 24 | 124 | 136,2 | 141,5 | 1.5 | 1.1 | 155 | 213 | 34 | 2490 | 1710 | 1.23 |
| SL182924 | 120 | 165 | 27 | 134,8 | 154,3 | 149 | 1.5 | 1.1 | 199 | 285 | 45,5 | 2290 | 1590 | 1,73 |
| SL182926 | 130 | 180 | 30 | 146 | 161.1 | 167.15 | 2 | 1.5 | 238 | 350 | 54 | 2110 | 1500 | 2.33 |
| SL182928 | 140 | 190 | 30 | 157 | 174 | 180 | 2 | 1.5 | 260 | 375 | 57 | 1960 | 1370 | 2.42 |
| SL182930 | 150 | 210 | 36 | 169 | 189,6 | 196,75 | 2.5 | 2 | 340 | 480 | 73 | 1810 | 1360 | 3,77 |
| SL182932 | 160 | 220 | 36 | 179,7 | 200,5 | 207,6 | 2.5 | 2 | 350 | 510 | 77 | 1710 | 1270 | 4 |
| SL182934 | 170 | 230 | 36 | 190,6 | 211,3 | 218,45 | 2.5 | 2 | 365 | 540 | 80 | 1610 | 1190 | 4.3 |
| SL182936 | 180 | 250 | 42 | 200,7 | 224 | 231,85 | 2.5 | 2 | 455 | 680 | 100 | 1530 | 1150 | 6.2 |
| SL182938 | 190 | 260 | 42 | 211,5 | 238,5 | 244.15 | 2 | 2 | 510 | 770 | 112 | 1450 | 1030 | 6.5 |
| SL182940 | 200 | 280 | 48 | 225,5 | 252,4 | 261,6 | 3 | 2.1 | 610 | 940 | 134 | 1360 | 950 | 9.1 |
| SL182944 | 220 | 300 | 48 | 246,3 | 273,2 | 282,45 | 3 | 2.1 | 650 | 1030 | 144 | 1250 | 840 | 9.9 |
| SL182948 | 240 | 320 | 48 | 267,5 | 294,4 | 303,7 | 3 | 2.1 | 600 | 1120 | 124 | 1150 | 750 | 10.6 |
| SL182952 | 260 | 360 | 60 | 291,5 | 323,4 | 333,7 | 5 | 2.1 | 780 | 1450 | 160 | 1060 | 690 | 18,5 |
| SL182956 | 280 | 380 | 60 | 314 | 348,5 | 359,5 | 3.5 | 2.1 | 910 | 1710 | 184 | 980 | 590 | 19.7 |
| SL182960 | 300 | 420 | 72 | 338 | 376,9 | 389,45 | 5 | 3 | 1170 | 2200 | 235 | 910 | 540 | 31.2 |
| SL182964 | 320 | 440 | 72 | 358,5 | 397,4 | 409,85 | 5 | 3 | 1210 | 2340 | 246 | 860 | 495 | 32,9 |
| SL182968 | 340 | 460 | 72 | 379 | 418,7 | 430,2 | 5 | 3 | 1250 | 2470 | 255 | 810 | 460 | 34,7 |
| SL182972 | 360 | 480 | 72 | 399,5 | 438,6 | 450,6 | 5 | 3 | 1280 | 2600 | 265 | 770 | 430 | 36,4 |
| SL182976 | 380 | 520 | 82 | 426 | 472.1 | 486,7 | 5 | 4 | 1660 | 3300 | 335 | 720 | 380 | 52.1 |
| SL182980 | 400 | 540 | 82 | 450 | 496.1 | 510,85 | 5 | 4 | 1710 | 3500 | 350 | 690 | 350 | 54,3 |
| SL182984 | 420 | 560 | 82 | 462 | 509 | 522,95 | 5 | 4 | 1730 | 3600 | 355 | 670 | 340 | 56,9 |
| SL182988 | 440 | 600 | 95 | 490 | 544,6 | 562 | 7 | 4 | 2090 | 4100 | 4050 | 630 | 325 | 78.1 |
| SL182992 | 460 | 620 | 95 | 504 | 559,6 | 576,3 | 7 | 4 | 2130 | 4250 | 410 | 610 | 310 | 81.1 |
| SL182996 | 480 | 650 | 100 | 538 | 596,6 | 614,75 | 7 | 5 | 2390 | 4800 | 460 | 570 | 280 | 94,7 |
| SL1829/500 | 500 | 670 | 100 | 553 | 612,7 | 630 | 7 | 5 | 2430 | 4950 | 470 | 560 | 270 | 98,3 |
