Szczegóły Produktu:
|
| Nazwa: | Jednorzędowe łożyska walcowe z pełną liczbą wałeczków | Typ łożyska: | Pełna komplementarność, seria SL1830 |
|---|---|---|---|
| Liczba rzędów: | 1 | Materiał łożyska: | Stal chromowa 100Cr6, GCr15, AISI 52100 |
| Calowe/metryczne: | Metryczny | Opieczętowanie: | otwarty |
| Projekt łożyska: | Zdejmowany pierścień zewnętrzny – z kołnierzem | Rodzaj klatki: | Pełne uzupełnienie, bez klatki |
| Radialny luz wewnętrzny: | Normalna gra wewnętrzna | Stabilizacja ciepła: | Brak stabilizacji termicznej - Temperatury do 120 °C |
| High Light: | Łożysko wałeczkowe jednorzędowe z pełnym uzupełnieniem,łożysko wałeczkowe jednorzędowe SL183020,jednorzędowe sl183012 |
||

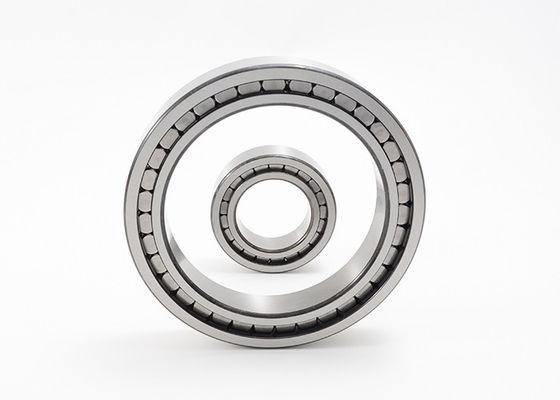

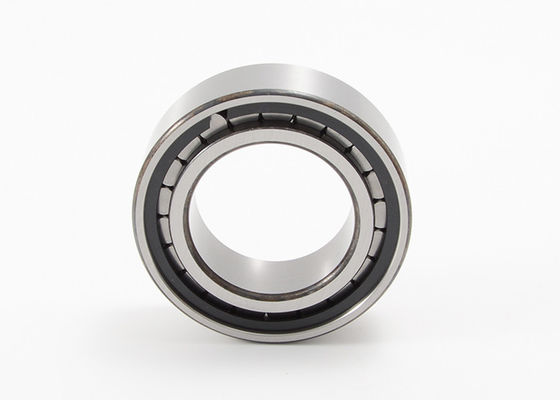

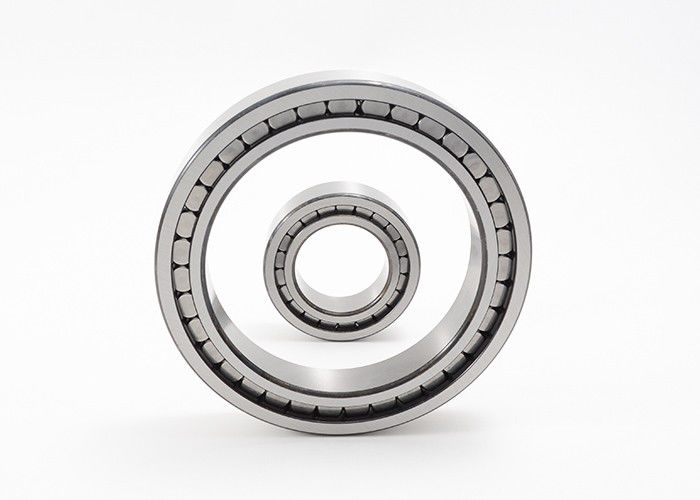

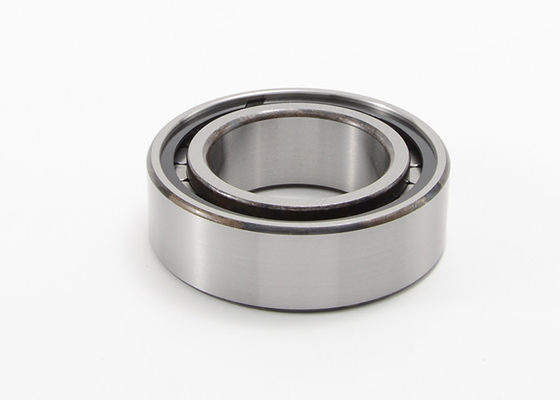

Łożyska walcowe jednorzędowe z pełną liczbą wałeczków SL183012 SL183020 SL183036
Łożyska walcowe SL183012 to jednorzędowe łożysko walcowe z pełną liczbą wałeczków.Ten typ łożyska ma solidny pierścień zewnętrzny i wewnętrzny oraz dużą liczbę cylindrycznych rolek.Rolki te są prowadzone między żebrami pierścieni.Ponieważ nie ma klatki, można użyć maksymalnej liczby rolek.W rezultacie łożyska te mogą przenosić bardzo duże obciążenia promieniowe.Jednak prędkość maksymalna jest mniejsza niż prędkość łożysk walcowych z koszykami.Łożyska walcowe jednorzędowe z pełną liczbą wałeczków mogą również przenosić siły osiowe w jednym kierunku.Stosowane są jako łożyska podporowe.Łożyska podporowe umożliwiają osiowe przemieszczenie wału względem oprawy w jednym kierunku.Wał jest umieszczony osiowo w drugim kierunku.
Temperatura robocza:
Łożyska walcowe z pełną liczbą wałeczków mogą pracować w temperaturach od –30°C do +120°C.
MOUETTE oferuje więcej tabel wymiennych, łożyska walcowe fag, łożyska walcowe nsk, łożyska walcowe timken, a także łożyska walcowe.
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków serii SL1830 Szczegóły:
|
Kod łożyska |
Wymiary | Ocena ładowania | Ograniczenie prędkości | Masa | ||||||||||
| d | D | B | d1 | D1 | mi | s | rmin | Dyn. | Stan. | Obciążenie graniczne zmęczenia | Ograniczenie prędkości | Prędkość odniesienia | ||
| Kr | Kor | Kundel | nG | nB | ||||||||||
| mm | KN | obr./min | kg | |||||||||||
| SL183004 | 20 | 42 | 16 | 28,8 | 32,8 | 36,81 | 1.5 | 0,6 | 27,5 | 26,5 | 4.45 | 10500 | 7500 | 0,11 |
| SL183005 | 25 | 47 | 16 | 34,6 | 38,5 | 42,51 | 1.5 | 0,6 | 35 | 32 | 5.5 | 8900 | 6000 | 0,12 |
| SL183006 | 30 | 55 | 19 | 40 | 45,4 | 49,6 | 2 | 1 | 45 | 42 | 7,5 | 7600 | 5600 | 0,2 |
| SL183007 | 35 | 62 | 20 | 44,9 | 51,3 | 55,52 | 2 | 1 | 55 | 53 | 9.4 | 6700 | 4950 | 0,26 |
| SL183008 | 40 | 68 | 21 | 50,5 | 57.1 | 61,74 | 2 | 1 | 66 | 67 | 11.2 | 6000 | 4350 | 0,31 |
| SL183009 | 45 | 75 | 23 | 55,3 | 62.2 | 66,85 | 2 | 1 | 70 | 74 | 12,5 | 5500 | 4200 | 0,4 |
| SL183010 | 50 | 80 | 23 | 59.1 | 67,7 | 72,33 | 2 | 1 | 88 | 94 | 15.1 | 5100 | 3700 | 0,43 |
| SL183011 | 55 | 90 | 26 | 68,5 | 78,8 | 83,54 | 2 | 1.1 | 120 | 136 | 22.6 | 4400 | 3100 | 0,64 |
| SL183012 | 60 | 95 | 26 | 71,7 | 82.1 | 86,74 | 2 | 1.1 | 123 | 143 | 23,7 | 4200 | 3000 | 0,69 |
| SL183013 | 65 | 100 | 26 | 78.1 | 88,4 | 93.09 | 2 | 1.1 | 130 | 157 | 26 | 3900 | 2700 | 0,73 |
| SL183014 | 70 | 110 | 30 | 81,5 | 95,6 | 100,28 | 3 | 1.1 | 153 | 174 | 29,5 | 3650 | 2800 | 1.02 |
| SL183015 | 75 | 115 | 30 | 89 | 103,2 | 107,9 | 3 | 1.1 | 162 | 192 | 32,5 | 3400 | 2490 | 1.06 |
| SL183016 | 80 | 125 | 34 | 95 | 111,7 | 117,4 | 4 | 1.1 | 170 | 220 | 31 | 3150 | 2470 | 1.43 |
| SL183017 | 85 | 130 | 34 | 99,4 | 116,1 | 121,95 | 4 | 1.1 | 175 | 231 | 32 | 3000 | 2360 | 1.51 |
| SL183018 | 90 | 140 | 37 | 106,1 | 124,5 | 130.11 | 4 | 1.5 | 205 | 275 | 38 | 2800 | 2240 | 1,97 |
| SL183020 | 100 | 150 | 37 | 115,7 | 134 | 140,2 | 4 | 1.5 | 216 | 300 | 40,5 | 2600 | 2040 | 2.15 |
| SL183022 | 110 | 170 | 45 | 127,3 | 149,3 | 156,7 | 5.5 | 2 | 280 | 385 | 52 | 2350 | 2010 | 3.5 |
| SL183024 | 120 | 180 | 46 | 138,8 | 160,7 | 168.15 | 5.5 | 2 | 295 | 425 | 56 | 2170 | 1840 | 3.8 |
| SL183026 | 130 | 200 | 52 | 148,6 | 175,5 | 184,4 | 5.5 | 2 | 425 | 600 | 79 | 2000 | 1660 | 5,65 |
| SL183028 | 140 | 210 | 53 | 162,2 | 189,5 | 198,4 | 5.5 | 2 | 450 | 660 | 85 | 1840 | 1470 | 6.04 |
| SL183030 | 150 | 225 | 56 | 170 | 198 | 207,45 | 7 | 2.1 | 475 | 700 | 88 | 1760 | 1430 | 7.33 |
| SL183032 | 160 | 240 | 60 | 184,8 | 215,8 | 225,45 | 7 | 2.1 | 540 | 800 | 99 | 1620 | 1280 | 8.8 |
| SL183034 | 170 | 260 | 67 | 198,1 | 232,7 | 243,55 | 7 | 2.1 | 700 | 1050 | 129 | 1510 | 1120 | 12.2 |
| SL183036 | 180 | 280 | 74 | 212.2 | 249,4 | 261 | 7 | 2.1 | 810 | 1240 | 150 | 1410 | 1020 | 16.1 |
| SL183038 | 190 | 290 | 75 | 221,8 | 259 | 270,6 | 9 | 2.1 | 830 | 1300 | 155 | 1350 | 970 | 17 |
| SL183040 | 200 | 310 | 82 | 236,6 | 276,2 | 288,6 | 9 | 2.1 | 950 | 1510 | 178 | 1270 | 890 | 21.8 |
| SL183044 | 220 | 340 | 90 | 254,6 | 299,2 | 312 | 9 | 3 | 1150 | 1820 | 209 | 1170 | 800 | 28.4 |
| SL183048 | 240 | 360 | 92 | 277,5 | 322.1 | 336 | 11 | 3 | 1210 | 1990 | 224 | 1080 | 720 | 30,9 |
| SL183052 | 260 | 400 | 104 | 304 | 358,4 | 375,97 | 11 | 4 | 1600 | 2500 | 280 | 980 | 620 | 44,5 |
| SL183056 | 280 | 420 | 106 | 319,5 | 372,9 | 390,3 | 11 | 4 | 1650 | 2650 | 290 | 940 | 590 | 48 |
| SL183060-TB | 300 | 460 | 118 | 353,6 | 415,6 | 434,85 | 14 | 4 | 2020 | 3300 | 325 | 840 | 500 | 66,6 |
| SL183064-TB | 320 | 480 | 121 | 369,5 | 430.1 | 449,5 | 14 | 4 | 2080 | 3450 | 340 | 810 | 480 | 71,7 |
| SL183068-TB | 340 | 520 | 133 | 396.1 | 463,9 | 485,65 | 16 | 5 | 2490 | 4150 | 400 | 750 | 430 | 95,8 |
| SL183072-TB | 360 | 540 | 134 | 414 | 481,6 | 503,45 | 16 | 5 | 2550 | 4350 | 410 | 720 | 405 | 101 |
| SL183076-TB | 380 | 560 | 135 | 431,7 | 499,5 | 521,25 | 16 | 5 | 2600 | 4450 | 425 | 700 | 390 | 106 |
| SL183080-TB | 400 | 600 | 148 | 462,5 | 535.1 | 558,52 | 18 | 5 | 3050 | 5400 | 500 | 650 | 345 | 140 |
