Szczegóły Produktu:
|
| Nazwa: | Łożyska walcowe dwurzędowe półlokujące | Typ otworu: | proste |
|---|---|---|---|
| Liczba rzędów: | 2 | Typ łożyska: | Łożyska walcowe |
| Separacja pierścienia: | Nierozłączne | Opieczętowanie: | otwarty |
| Odprawa wewnętrzna: | C0 | Zakres temperatury pracy: | -30 do +120°C |
| Wykończenie/powłoka: | Niepowlekany | Materiał klatki: | Pełny zestaw rolek uzupełniających, bez klatki |
| High Light: | dwurzędowe łożysko walcowe Full Complement,SL185007 dwurzędowe łożysko walcowe,otwarte łożysko wałeczkowe SL185030 |
||

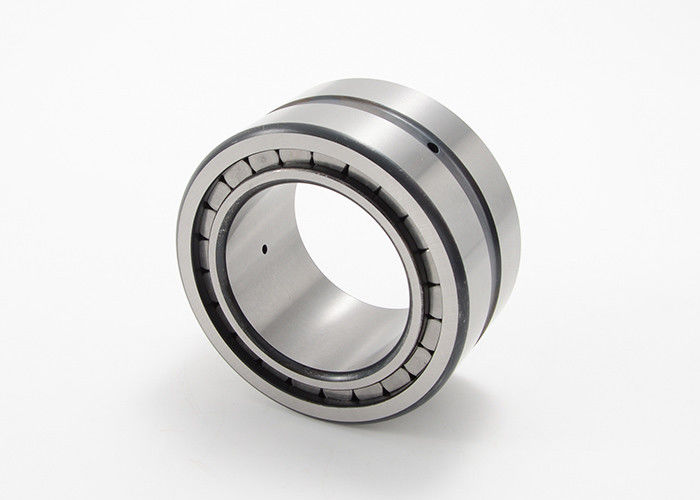

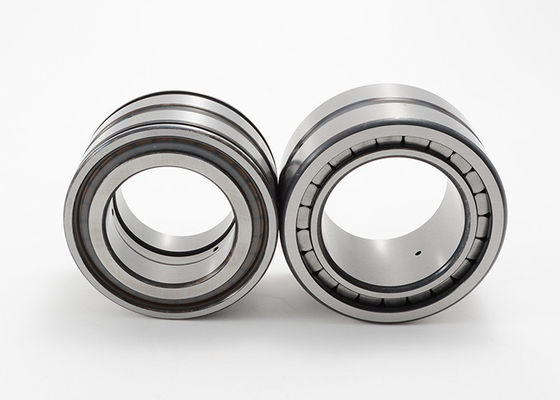

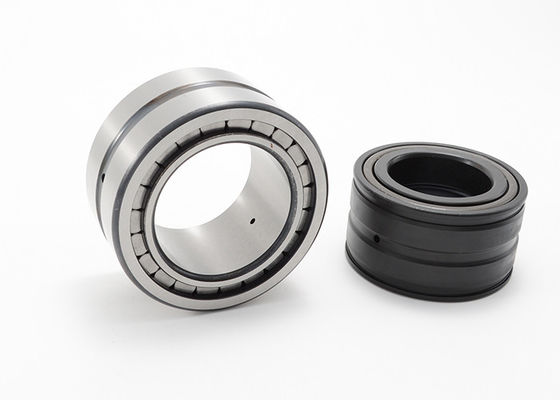

Łożyska walcowe dwurzędowe półokrągłe z pełnym uzupełnieniem SL185007 SL185030
Zestaw rolek z pełną liczbą wałeczków, dwurzędowe, łożysko ustalające, 1 żebro na pierścieniu zewnętrznym, 3 żebra na pierścieniu wewnętrznym, typ SL18
Łożyska walcowe z pełną liczbą wałeczków mają pełne pierścienie zewnętrzne i wewnętrzne wraz z wałeczkami walcowymi prowadzonymi przez żebra.Ponieważ łożyska te mają największą możliwą liczbę elementów tocznych, mają wyjątkowo wysoką nośność promieniową, wysoką sztywność i nadają się do szczególnie zwartych konstrukcji.Jednak ze względu na warunki kinematyczne nie osiągają one dużych prędkości, jakie są możliwe przy zastosowaniu łożysk walcowych z koszykiem.
Te łożyska walcowe są dostarczane w wersji otwartej, bez uszczelnień.Więc kiedy te łożyska są wysyłane, nie są dostarczane nasmarowane.Można je jednak smarować olejem lub smarem przez powierzchnie czołowe.
Uwagi dotyczące produktu: Proszę sprawdzić specyfikację produktu dla numeru części SL185007 na łożysku walcowym — dwurzędowym, częściowo ustalającym, z pełną liczbą elementów uzupełniających, seria SL1850, jak poniżej:
|
Kod łożyska |
Wymiary | Ocena ładowania | Ograniczenie prędkości | Masa | |||||||||||
| d | D | B | d1 | D1 | mi | C | s | rmin | Dyn. | Stan. | Obciążenie graniczne zmęczenia | Ograniczenie prędkości | Prędkość odniesienia | ||
| Kr | C0r | Kundel | nG | nB | |||||||||||
| mm | KN | obr./min | kg | ||||||||||||
| SL185004 | 20 | 42 | 30 | 28.4 | 33,3 | 36,81 | 15 | 1 | 0,6 | 47,5 | 53 | 8.9 | 10500 | 7400 | 0,2 |
| SL185005 | 25 | 47 | 30 | 34,5 | 39 | 42,51 | 15 | 1 | 0,6 | 54 | 65 | 11.1 | 8900 | 6000 | 0,23 |
| SL185006 | 30 | 55 | 34 | 40 | 45,3 | 49,6 | 17 | 1.5 | 1 | 70 | 86 | 15 | 7600 | 5300 | 0,35 |
| SL185007 | 35 | 62 | 36 | 44,9 | 51,2 | 55,52 | 18 | 1.5 | 1 | 85 | 109 | 18.8 | 6700 | 4750 | 0,46 |
| SL185008 | 40 | 68 | 38 | 50,5 | 57,2 | 61,74 | 19 | 1.5 | 1 | 101 | 136 | 22.4 | 6000 | 4200 | 0,56 |
| SL185009 | 45 | 75 | 40 | 55,3 | 62,6 | 66,85 | 20 | 1.5 | 1 | 108 | 151 | 24,9 | 5500 | 3950 | 0,71 |
| SL185010 | 50 | 80 | 40 | 59.1 | 67,6 | 72,33 | 20 | 1.5 | 1 | 131 | 184 | 30 | 5100 | 3450 | 0,76 |
| SL185011 | 55 | 90 | 46 | 68,5 | 78,7 | 83,54 | 23 | 1.5 | 1.1 | 179 | 270 | 45 | 4400 | 2900 | 1.16 |
| SL185012 | 60 | 95 | 46 | 71,7 | 81,9 | 86,74 | 23 | 1.5 | 1.1 | 184 | 280 | 47,5 | 4200 | 2800 | 1.24 |
| SL185013 | 65 | 100 | 46 | 78.1 | 88,3 | 93.09 | 23 | 1.5 | 1.1 | 194 | 310 | 52 | 3900 | 2500 | 1.32 |
| SL185014 | 70 | 110 | 54 | 81,5 | 95,7 | 100,28 | 27 | 3 | 1.1 | 229 | 340 | 59 | 3650 | 2650 | 1,85 |
| SL185015 | 75 | 115 | 54 | 89 | 102,9 | 107,9 | 27 | 3 | 1.1 | 242 | 375 | 65 | 3400 | 2370 | 1,93 |
| SL185016 | 80 | 125 | 60 | 95 | 111,7 | 117,4 | 30 | 3.5 | 1.1 | 295 | 450 | 62 | 3150 | 2320 | 2,59 |
| SL185017 | 85 | 130 | 60 | 99 | 116,1 | 121,95 | 30 | 3.5 | 1.1 | 305 | 470 | 64 | 3000 | 2210 | 2.72 |
| SL185018 | 90 | 140 | 67 | 106,1 | 124,5 | 130,65 | 33,5 | 4 | 1.5 | 355 | 560 | 76 | 2800 | 2140 | 3.62 |
| SL185020 | 100 | 150 | 67 | 115,7 | 134 | 140,2 | 33,5 | 4 | 1.5 | 375 | 610 | 81 | 2600 | 1930 | 3,94 |
| SL185022 | 110 | 170 | 80 | 127,3 | 149,3 | 156,7 | 40 | 5 | 2 | 490 | 790 | 104 | 2350 | 1730 | 6.32 |
| SL185024 | 120 | 180 | 80 | 138,8 | 160,7 | 168.15 | 40 | 5 | 2 | 520 | 870 | 111 | 2170 | 1530 | 6.77 |
| SL185026 | 130 | 200 | 95 | 148,6 | 175,5 | 184,4 | 47,5 | 5 | 2 | 740 | 1220 | 158 | 2000 | 1340 | 10.2 |
| SL185028 | 140 | 210 | 95 | 162,6 | 189,5 | 198,4 | 47,5 | 5 | 2 | 780 | 1340 | 169 | 1840 | 1180 | 11.1 |
| SL185030 | 150 | 225 | 100 | 170 | 198 | 207,45 | 50 | 6 | 2 | 810 | 1400 | 175 | 1760 | 1150 | 13.3 |
| SL185032 | 160 | 240 | 109 | 184,8 | 215,8 | 224,8 | 54,5 | 6 | 2.1 | 930 | 1610 | 199 | 1620 | 1030 | 16.8 |
| SL185034 | 170 | 260 | 122 | 198 | 232,7 | 242,85 | 61 | 6 | 2.1 | 1200 | 2110 | 260 | 1510 | 900 | 22,5 |
| SL185036 | 180 | 280 | 136 | 212.2 | 249,4 | 260.22 | 68 | 8 | 2.1 | 1390 | 2480 | 300 | 1410 | 820 | 29,9 |
| SL185038 | 190 | 290 | 136 | 221,8 | 259 | 269,76 | 68 | 8.2 | 2.1 | 1430 | 2600 | 310 | 1350 | 770 | 31.3 |
| SL185040 | 200 | 310 | 150 | 236,6 | 276,2 | 287,75 | 75 | 8.9 | 2.1 | 1630 | 3000 | 355 | 1270 | 710 | 40.4 |
| SL185044 | 220 | 340 | 160 | 254,6 | 297,8 | 312.2 | 80 | 9 | 3 | 1980 | 3650 | 420 | 1170 | 630 | 51,6 |
| SL185048 | 240 | 360 | 160 | 277,5 | 322.1 | 335.1 | 80 | 9 | 3 | 2080 | 4000 | 445 | 1080 | 550 | 55,2 |
| SL185052 | 260 | 400 | 190 | 304 | 359,7 | 375,97 | 95 | 11.3 | 4 | 2750 | 5000 | 560 | 980 | 490 | 82,6 |
| SL185056 | 280 | 420 | 190 | 318,3 | 374.1 | 390,3 | 95 | 11.3 | 4 | 2850 | 5300 | 580 | 940 | 460 | 88 |
| SL185060-TB | 300 | 460 | 218 | 353,6 | 413,6 | 433,6 | 109 | 12,5 | 4 | 3450 | 6600 | 650 | 840 | 395 | 124 |
| SL185064-TB | 320 | 480 | 218 | 369,5 | 431,5 | 449,5 | 109 | 12,5 | 4 | 3550 | 6900 | 680 | 810 | 375 | 128,4 |
| SL185068-TB | 340 | 520 | 243 | 396 | 465,5 | 485,65 | 121,5 | 14.3 | 5 | 4250 | 8300 | 800 | 750 | 355 | 178 |
| SL185072-TB | 360 | 540 | 243 | 413,8 | 481 | 503,45 | 121,5 | 14 | 5 | 4400 | 8700 | 820 | 720 | 320 | 178 |
| SL185076-TB | 380 | 560 | 243 | 432 | 499 | 521,25 | 121,5 | 14.1 | 5 | 4450 | 8900 | 850 | 700 | 305 | 196,5 |
