Szczegóły Produktu:
|
| Nazwa: | Łożyska walcowe | Rodzaj: | Półlokujące łożyska walcowe jednorzędowe serii SL1923 |
|---|---|---|---|
| Podstawowy wygląd: | Semi-lokalizacja pojedynczego rzędu | Materiał łożyska: | Stal łożyskowa 100Cr6, GCr15, AISI 52100 |
| Cal — metryczny: | Metryczny | Opieczętowanie: | otwarty |
| Rodzaj klatki: | Pełne uzupełnienie, bez klatki | Radialny luz wewnętrzny: | Normalna gra wewnętrzna |
| Precyzja: | C3-Luźne | Funkcja pierścieni zewnętrznych: | Pierścienie zewnętrzne z podwójnymi kołnierzami |
| High Light: | Łożyska jednorzędowe SL192305,łożyska jednorzędowe SL192311,rolki cylindryczne półokrągłe |
||

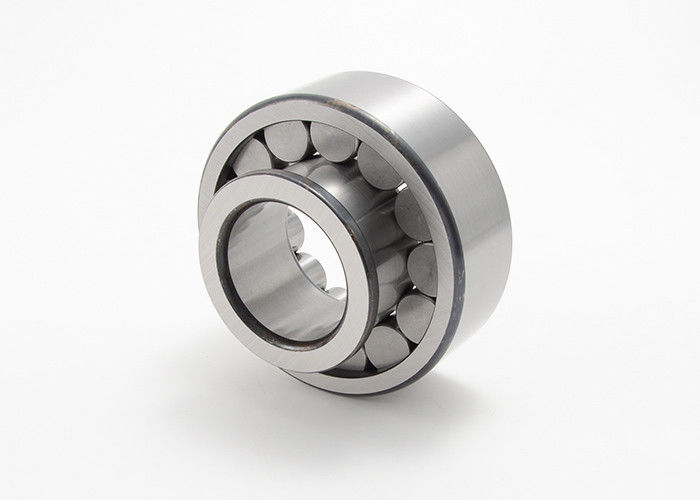

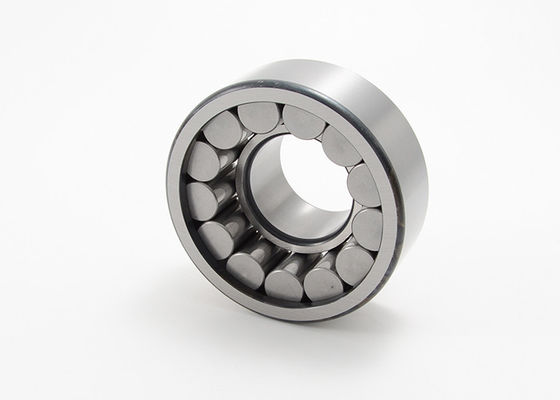

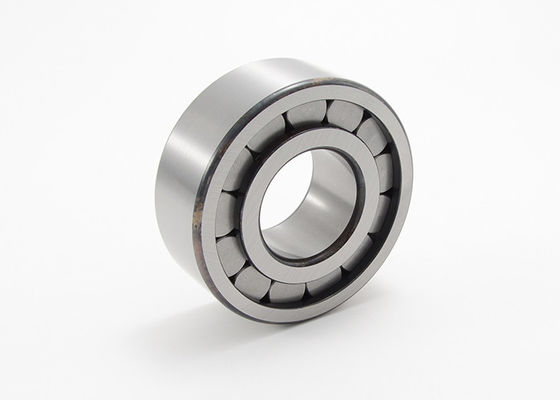

Półlokujące łożyska walcowe jednorzędowe SL192305 SL192311 SL192320
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków mają pełne pierścienie zewnętrzne i wewnętrzne wraz z wałeczkami walcowymi prowadzonymi żebrami.Ponieważ łożyska te mają największą możliwą liczbę elementów tocznych, mają wyjątkowo wysoką nośność promieniową, wysoką sztywność i nadają się do szczególnie zwartych konstrukcji.Jednak ze względu na warunki kinematyczne nie osiągają one dużych prędkości, jakie są możliwe przy zastosowaniu łożysk walcowych z koszykiem.
Łożyska półosiujące:
Łożyska półcentralne są dostępne w wersji jednorzędowej jako SL1818 (seria wymiarowa 18), SL1829 (seria wymiarowa 29), SL1830 (seria wymiarowa 30), SL1822 (seria wymiarowa 22) i SL1923 (seria wymiarowa 23).Mogą przenosić nie tylko duże siły promieniowe, ale także siły osiowe w jednym kierunku, dzięki czemu mogą prowadzić wały osiowo w jednym kierunku.Działają jak łożyska swobodne w przeciwnym kierunku.
Seria SL1923 ma tylko jedno żebro na pierścieniu wewnętrznym i zestaw samozabezpieczających elementów tocznych.W rezultacie pierścień wewnętrzny można zdjąć z łożyska.To znacznie ułatwia montaż i demontaż.
Opieczętowanie:
Łożyska walcowe są dostarczane w wersji otwartej, bez uszczelnienia.
Smarowanie:
Podczas transportu nie są one nasmarowane, ale można je smarować olejem lub smarem przez powierzchnie czołowe.
Częściowo ustalające łożyska walcowe jednorzędowe serii SL1923 Szczegóły:
|
Kod łożyska |
Wymiary | Masa |
Obciążenie podstawowe Ocena |
Ograniczenie prędkości | |||||||
| d | D | B | d1 | D1 | F | Rmin | CrKN | CorKN | |||
| mm | kg | KN | obr./min | ||||||||
| SL192305 | 25 | 62 | 24 | 36,7 | 47,5 | 31.72 | 1.1 | 0,37 | 73 | 60 | 7400 |
| SL192306 | 30 | 72 | 27 | 43,5 | 56 | 38,3 | 1.1 | 0,56 | 100 | 88 | 6400 |
| SL192307 | 35 | 80 | 31 | 50,7 | 65,8 | 44,68 | 1.5 | 0,74 | 126 | 112 | 5600 |
| SL192308 | 40 | 90 | 33 | 57,5 | 75,2 | 51.12 | 1.5 | 1.01 | 170 | 156 | 5000 |
| SL192309 | 45 | 100 | 36 | 62,5 | 80,3 | 56.1 | 1.5 | 1.37 | 181 | 169 | 4450 |
| SL192310 | 50 | 110 | 40 | 68,3 | 89,7 | 60,72 | 2 | 1,81 | 232 | 219 | 4050 |
| SL192311 | 55 | 120 | 43 | 75,5 | 99,3 | 67.11 | 2 | 2.28 | 270 | 255 | 3700 |
| SL192312 | 60 | 130 | 46 | 82 | 105,8 | 73,62 | 2.1 | 2,88 | 285 | 280 | 3400 |
| SL192313 | 65 | 140 | 48 | 90 | 116,5 | 80,69 | 2.1 | 3.52 | 350 | 355 | 3150 |
| SL192314 | 70 | 150 | 51 | 93,5 | 121,6 | 84.14 | 2.1 | 4.33 | 385 | 390 | 2950 |
| SL192315 | 75 | 160 | 55 | 101,6 | 131,5 | 91.22 | 2.1 | 5.3 | 460 | 475 | 2750 |
| SL192316 | 80 | 170 | 58 | 109,5 | 142.1 | 98,24 | 2.1 | 6.23 | 540 | 560 | 2600 |
| SL192317 | 85 | 180 | 60 | 118,2 | 150,9 | 107.01 | 3 | 7.34 | 570 | 620 | 2450 |
| SL192318 | 90 | 190 | 64 | 117,5 | 152,5 | 105,26 | 3 | 8.83 | 620 | 660 | 2310 |
| SL192319 | 95 | 200 | 67 | 126,6 | 161,9 | 114,65 | 3 | 10.2 | 650 | 720 | 2200 |
| SL192320 | 100 | 215 | 73 | 132,7 | 172,8 | 119,3 | 3 | 13 | 790 | 860 | 2060 |
| SL192322 | 110 | 240 | 80 | 151.1 | 199,9 | 134,27 | 3 | 17 | 950 | 980 | 1850 |
| SL192324 | 120 | 260 | 86 | 164,2 | 213.1 | 147,39 | 3 | 22.3 | 1130 | 1240 | 1710 |
