Szczegóły Produktu:
|
| Nazwa: | Metryczne ustalające 3-rzędowe łożyska walcowe z pełną liczbą wałeczków | Kategoria: | Łożyska walcowe wielorzędowe serii SL11 |
|---|---|---|---|
| Podstawowy wygląd: | Lokowanie | Materiał: | Stal chromowa 100Cr6, GCr15, AISI 52100 |
| Rozmiar: | Serie metryczne | Opieczętowanie: | otwarty |
| Zakres rozmiarów: | Wał d Rozmiar od 70 do 200 mm | Funkcja: | Trzy rzędy |
| Rodzaj klatki: | FC — pełne uzupełnienie, bez klatki | Precyzja: | Standardowa precyzja |
| High Light: | Łożysko obrotowe trzyrzędowe z pełnym uzupełnieniem,ustalające trzyrzędowe łożysko wałeczkowe,metryczne łożysko wałeczkowe SL11 922 |
||

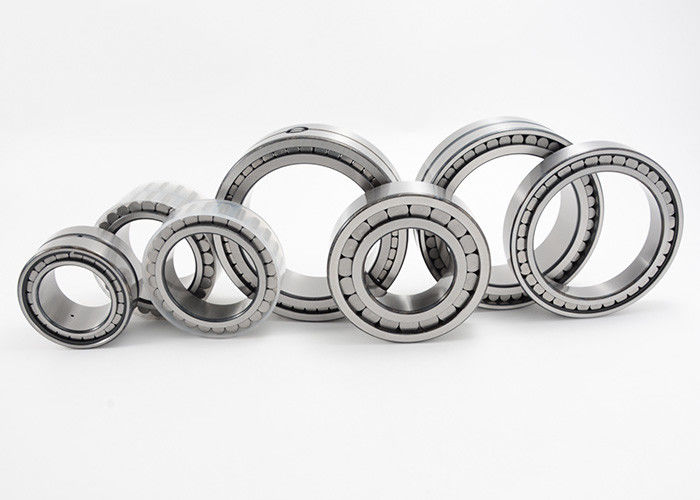

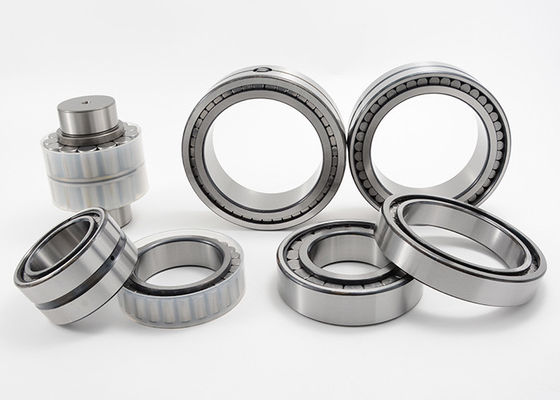

Łożyska walcowe 3-rzędowe z pełną liczbą wałeczków Ustalanie metryczne SL11 922 SL11 936
Łożyska walcowe z pełną liczbą wałeczków mają pełne pierścienie zewnętrzne i wewnętrzne wraz z wałeczkami walcowymi prowadzonymi przez żebra.Ponieważ łożyska te mają największą możliwą liczbę elementów tocznych, mają wyjątkowo wysoką nośność promieniową, wysoką sztywność i nadają się do szczególnie zwartych konstrukcji.Jednak ze względu na warunki kinematyczne nie osiągają one dużych prędkości, jakie są możliwe przy zastosowaniu łożysk walcowych z koszykiem.
Właściwości produktu:
| Nudziarz | C - Otwór cylindryczny |
| Foka | Brak pieczęci |
| Typ klatki | FC — pełne uzupełnienie, bez klatki |
| Modyfikacja zewnętrzna | Brak modyfikacji zewnętrznych |
| Promieniowy luz wewnętrzny | Cn Normalna gra wewnętrzna |
| Precyzja | Standardowa precyzja |
| Stabilizacja ciepła | Brak stabilizacji termicznej - nadaje się do pracy w temperaturach od –30°C do +120°C |
MOUETTE oferuje więcej tabel wymiennych, łożyska walcowe fag, łożyska walcowe nsk, łożyska walcowe timken, a także łożyska walcowe.
Łożyska walcowe trójrzędowe z pełną liczbą wałeczków, metryczne ustalanie serii SL11 Dane techniczne:
| Kod łożyska | Wymiary | Podstawowa ocena obciążenia | Ograniczenie prędkości | Masa | ||||||||
| d | D | B | rmin | C | d1 | D1 | Dyn. | Stan. | Ograniczenie prędkości | Ref.prędkość | ||
| Kr | Kor | nG | nB | |||||||||
| mm | KN | obr./min | kg | |||||||||
| SL11 914 | 70 | 100 | 44 | 1 | 15 | 83 | 87 | 142 | 265 | 3800 | 2800 | 1.15 |
| SL11 916 | 80 | 110 | 44 | 1 | 15 | 92 | 96 | 150 | 300 | 3400 | 2500 | 1.29 |
| SL11 918 | 90 | 125 | 52 | 1.1 | 17,5 | 103 | 110 | 205 | 425 | 3000 | 2100 | 2 |
| SL11 920 | 100 | 140 | 59 | 1.1 | 20 | 116,5 | 124,5 | 260 | 550 | 2700 | 1800 | 2.9 |
| SL11 922 | 110 | 150 | 59 | 1.1 | 20 | 125 | 133,5 | 270 | 600 | 2500 | 1600 | 3.15 |
| SL11 924 | 120 | 165 | 66 | 1.1 | 22,5 | 139 | 148 | 305 | 660 | 2300 | 1500 | 4.3 |
| SL11 926 | 130 | 180 | 73 | 1.5 | 25 | 149,5 | 159,5 | 355 | 770 | 2100 | 1300 | 5,75 |
| SL11 928 | 140 | 190 | 73 | 1.5 | 25 | 160 | 170 | 370 | 830 | 2000 | 1300 | 6.1 |
| SL11 930 | 150 | 210 | 88 | 2 | 30 | 171,5 | 186,5 | 560 | 1230 | 1800 | 1100 | 9.7 |
| SL11 932 | 160 | 220 | 88 | 2 | 30 | 185 | 199,5 | 580 | 1330 | 1700 | 1000 | 10.2 |
| SL11 934 | 170 | 230 | 88 | 2 | 30 | 194 | 208,5 | 600 | 1390 | 1600 | 950 | 10.8 |
| SL11 936 | 180 | 250 | 101 | 2 | 34,5 | 206 | 223,5 | 780 | 1810 | 1500 | 850 | 15.7 |
| SL11 938 | 190 | 260 | 101 | 2 | 34,5 | 216 | 233 | 800 | 1900 | 1400 | 800 | 16.4 |
| SL11 940 | 200 | 280 | 116 | 2.1 | 40 | 231 | 251,5 | 940 | 2220 | 1400 | 750 | 22,8 |
