Szczegóły Produktu:
|
| Nazwa: | Jednokierunkowe sprzęgło kulowe z wolnymi kołami | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości |
|---|---|---|---|
| Toczące się ciało: | Łożyska wałeczkowe | Liczba wierszy: | Podwójny rząd |
| Kierunek ładowania: | Łożysko promieniowe | Kulisty: | Łożyska niewspółosiowe |
| Rozdzielony: | Nierozdzielone | Sprzęgło jednokierunkowe: | Łożysko sprzęgła jednokierunkowego |
| High Light: | Łożysko sprzęgła jednokierunkowego GFK30,jednokierunkowe łożysko kulkowe jednokierunkowe,promieniowe jednokierunkowe łożysko kulkowe |
||

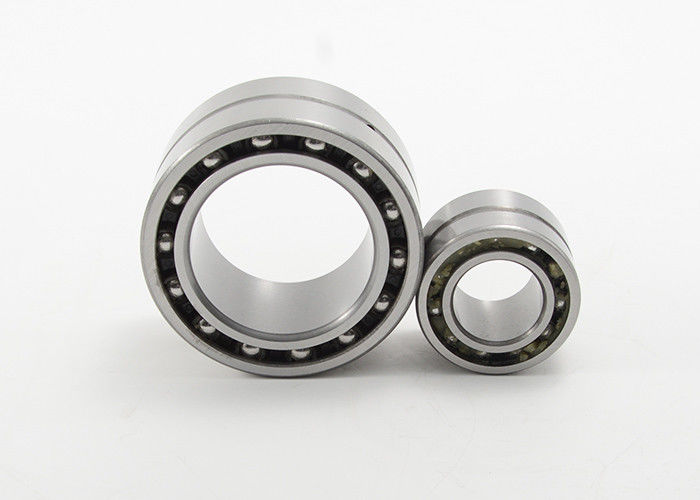

Jednokierunkowe łożyska kulkowe jednokierunkowe Sprzęgło typu Sprag GFK30
Model GFK to sprzęgło rozporowe zintegrowane z łożyskiem kulkowym serii 59.
Ta konstrukcja zapewnia wysoką zdolność przenoszenia momentu obrotowego przy minimalnej średnicy zewnętrznej.
Jest to typ łożyskowany, dostarczany smarowany smarem.
Smarowanie w kąpieli olejowej jest również możliwe, jeśli oryginalny smar zostanie najpierw usunięty przez przepłukanie sprzęgła odpowiednim rozpuszczalnikiem.
Niezależnie od rodzaju smarowania należy zapewnić uszczelnienia.
Przeniesienie momentu obrotowego musi być zapewnione przez zespół pasowania wtłaczanego w sztywną obudowę zewnętrzną z tolerancją R6 i na wał z tolerancją p5.
Całkowite pasowanie wtłaczane na GFK nie powinno przekraczać wewnętrznego luzu dla modelu, jak podano w kolumnie luzu wewnętrznego.
Wolnobiegi Jednokierunkowe łożyska kulkowe Sprag Type Clutch GFK Series Dane techniczne:
| Rodzaj | Rozmiar | Przekraczanie prędkości | Używana seria łożysk | Podstawowe obciążenie | Wymiary | Waga | |||||||
| Rolki | kulki | Rolki | kulki | ||||||||||
| dyn. | dyn. | stan. | stan. | ||||||||||
| d | TKN1) | nmaks2) | nmaks3) | C | C | C0 | C0 | D | Ł | r | |||
| mm | Nm | min-1 | min-1 | N | N | N | N | mm | mm | mm | kg | ||
| GFK20 | 20 | 51 | 5500 | 4000 | 5904 | 5600 | 4400 | 2900 | 2750 | 37 | 23 | 0,5 | 0,09 |
| GFK25 | 25 | 65 | 5300 | 3800 | 5905 | 6300 | 5300 | 3450 | 3350 | 42 | 23 | 0,5 | 0,11 |
| GFK30 | 30 | 95 | 5000 | 3500 | 5906 | 7700 | 5500 | 4600 | 3650 | 47 | 23 | 0,5 | 0,13 |
| GFK35 | 35 | 204 | 4600 | 3200 | 5907 | 8200 | 8500 | 5200 | 5700 | 55 | 27 | 1 | 0,2 |
| GFK40 | 40 | 315 | 4200 | 3000 | 5908 | 8650 | 9300 | 5750 | 6700 | 62 | 30 | 1 | 0,3 |
| GFK45 | 45 | 370 | 3800 | 2500 | 5909 | 9200 | 9700 | 6350 | 7300 | 68 | 30 | 1 | 0,34 |
| GFK50 | 50 | 460 | 3400 | 2200 | 5910 | 9650 | 10000 | 6950 | 7800 | 72 | 30 | 1 | 0,36 |
UWAGI:
1) Cmaks=2,5 x TKN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenia wyścigu wewnętrznego
Przykład montażu
