Szczegóły Produktu:
|
| Nazwa: | Sprzęgła jednokierunkowe | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości |
|---|---|---|---|
| Typ sprzęgła: | Sprzęgło rozporowe | Aplikacja sprzęgła: | Zatrzymanie wsteczne, indeksowanie, przekroczenie |
| Cal — metryczny: | Cal | Podstawowy typ konstrukcji: | zespół ustalający podwójnej klatki bez wewnętrznych lub zewnętrznych bieżni |
| Rodzaj smarowania: | przeznaczony do smarowania olejowego | Wymagana podpora łożyska: | tak |

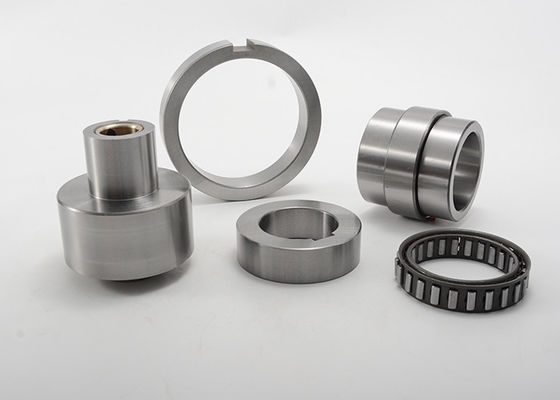

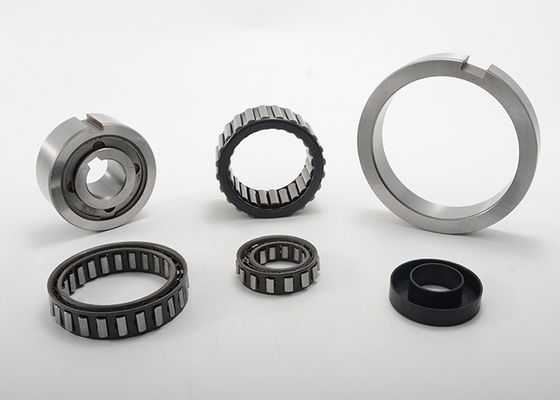

Łożyska stalowe Sprag Sprzęgła jednokierunkowe Klatka z wolnym kołem bez wewnętrznych lub zewnętrznych wyścigów
Wybieg, indeksowanie, blokada ruchu powrotnego Wymagana zewnętrzna podpora łożyska, sprzęgła rozporowe
Typ DC to klatka wolnobiegu typu sprag bez wewnętrznych lub zewnętrznych bieżni.Musi być zainstalowany w konstrukcji zapewniającej bieżnie, podparcie łożyska dla obciążeń osiowych i promieniowych, smarowanie i uszczelnienie.Wersja typu DC-N akceptuje wszystkie rodzaje środków smarnych stosowanych obecnie w urządzeniach przenoszenia mocy.
Nie wolno przekraczać tolerancji przestrzeni zaciskowej.Zarówno wewnętrzna, jak i zewnętrzna bieżnia muszą mieć minimalną szerokość „e*”, bez żadnych wgłębień, aby zapewnić prawidłowe działanie wolnobiegu, jak pokazano na następnych stronach.
Alternatywnie, bieżnie można wykonać na wałach lub obudowach ze stali utwardzanej dyfuzyjnie, zgodnie z poniższą specyfikacją.Twardość powierzchni gotowej części powinna wynosić od 60 do 62 HRC, dla głębokości co najmniej 0,6 mm.
Twardość rdzenia od HRC35 do 45.
Sprag Sprzęgła typu DC Dane techniczne:
| Rozmiar | Przekraczające prędkości |
Řa +0,008 - 0,005 |
Øc ± 0,013 |
Sprag przestrzeń | mimin | Ødmin | Øbmaks | Liczba klipów | Liczba rozpórek | Waga | ||
| TKN1 | nimax | Namaks | mm | mm | mm | mm | mm | mm | szt | szt | kg | |
| Nm | min-1 | min-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | 8.33 | 10 | 50 | 15 | - | 12 | 0,03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | 8.33 | 14 | 58 | 18 | - | 14 | 0,055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | 8.33 | 14 | 62 | 20 | - | 14 | 0,06 |
| DC3175(3C) | 159 | 6000 | 3000 | 31.750 | 48.410 | 8.33 | 14 | 63 | 24 | 3 | 16 | 0,06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | 8.33 | 16 | 71 | 29 | - | 18 | 0,085 |
| DC4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | 8.33 | 14 | 75 | 32 | 3 | 18 | 0,09 |
| DC4445A | 363 | 4300 | 2100 | 44.450 | 61.110 | 8.33 | 16 | 79 | 34 | - | 20 | 0,095 |
| DC4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | 8.33 | 14 | 86 | 38 | 4 | 22 | 0,1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | - | 24 | 0,11 |
| DC5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 16 | 92 | 42 | 4 | 24 | 0,13 |
| DC5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 21 | 92 | 42 | 4 | 24 | 0,18 |
| DC5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | 8.33 | 25 | 92 | 42 | 4 | 24 | 0,2 |
| DC5776A | 604 | 3300 | 1600 | 57.760 | 74,42 | 8.33 | 16 | 98 | 44 | - | 26 | 0,11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | 8.33 | 21 | 104 | 50 | - | 26 | 0,175 |
| DC7221(5C) | 675 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 14 | 115 | 56 | 5 | 30 | 0,14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | - | 30 | 0,185 |
| DC7221B(5C) | 1279 | 2600 | 1300 | 72.217 | 88.877 | 8.33 | 21 | 115 | 56 | 5 | 30 | 0,21 |
| DC7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | 8.33 | 25 | 124 | 61 | 5 | 34 | 0,28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100.000 | 8.33 | 25 | 132 | 65 | - | 34 | 0,27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103,96 | 8.33 | 16 | 134 | 67 | - | 34 | 0,165 |
| DC10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119,89 | 8.33 | 16 | 155 | 80 | 3 | 40 | 0,205 |
| DC12334C* | 4800 | 1500 | 750 | 123,34** | 140.000 | 8.33 | 25 | 184 | 96 | - | 50 | 0,4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142,88 | 9.5 | 25 | 196 | 96 | 11 | 44 | 0,4 |
UWAGI:
1) Tmaks=2,5 x TKN
2) Przekroczenia wyścigu wewnętrznego
3) Przekroczenia wyścigu wewnętrznego
**) Rozszerzenie tolerancji do± 0,013
4) Dostępne są inne niestandardowe wymiary.
5) Liczba pasków i klipsów do przeciągania jest dostosowana.
Przykład montażu
