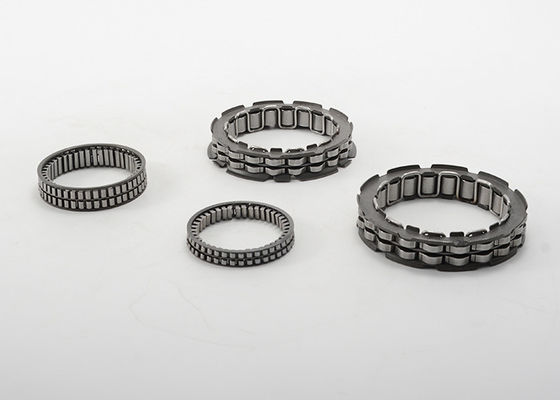

FE 400 Sprag Clutch Łożysko jednokierunkowe 10-60mm Elementy wkładane z pierścieniami montażowymi

Elementy wkładane sprzęgła jednokierunkowego z pierścieniami montażowymi serii FE 400

Doskonały do ​​dużych ilości i zastosowań, które nie wymagają wbudowanej podpory łożyska kulkowego

Jeśli potrzebujesz dużej liczby sprzęgieł rozporowych, masz ograniczone koszty, ale nie możesz zrezygnować z wymaganego momentu obrotowego, nasze elementy sprzęgieł rozporowych z serii 400 są dobrze dopasowane do Twoich potrzeb.

Najważniejsze cechy produktów serii 400:

• Zakres otworów (ID): od 10 do 60 mm
• Zakres momentu obrotowego: od 60 do 496 Nm
• Dostępne z pierścieniami mocującymi lub bez
  • bez pierścieni montażowych: seria FE 400
  • z pierścieniami montażowymi: seria FR i FRN
• Wymagana jest zewnętrzna podpora łożyska.

Nasze elementy sprzęgła rozporowego są gotowe do zamontowania na wale i mogą być używane do wybiegu, zatrzymania ruchu powrotnego lub indeksowania.

Składają się z klatki, rozpórek i sprężyny.Sprężyna jest zaprojektowana tak, aby elementy zaciskowe stykały się z wałem i obudową.

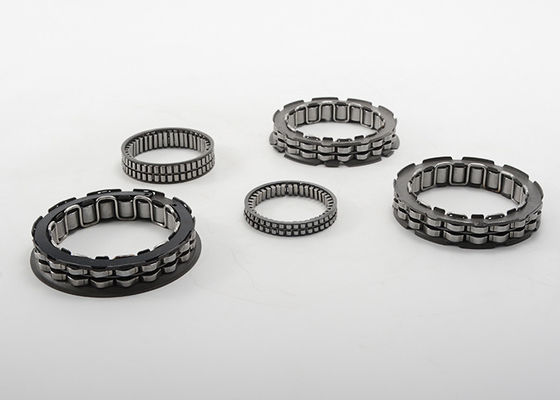

Sprag elementy sprzęgła z pierścieniami montażowymi

Podobny do serii FE 400, ale wyposażony w utwardzane i szlifowane pierścienie bieżni, które pasują do wału i obudowy.Użyj tej serii, jeśli twój wał i obudowa NIE są hartowane i szlifowane.

Klucz tabeli produktów FR i FRN

• FR: Pierścienie montażowe z pierścieniem wewnętrznym pasowanym na wcisk.Pasuje do wałków o średnicy od 10 do 45 mm.
• FRN: Pierścienie montażowe z pierścieniem wewnętrznym z rowkiem wpustowym.Pasuje do wałków o średnicy od 10 do 60 mm.
• M: sprężyna meandrowa;Może indeksować do 60 Hz, najlepiej do zastosowań o wysokim indeksowaniu.
• Z: Sprężyna naciągowa;Może indeksować do 10 Hz, najlepiej do zastosowań związanych z wyprzedzaniem i hamowaniem wstecznym.

Elementy wkładki sprzęgła z wolnym kołem Sprag z pierścieniami montażowymi Seria FE 400 Dane techniczne:

Uwaga:

1) Podany nominalny moment obrotowy opiera się na wystarczającej sztywności współpracujących części.

2) Strzałka na pierścieniu wewnętrznym wskazuje: kierunek biegu jałowego pierścienia zewnętrznego = kierunek blokowania pierścienia wewnętrznego.

3) Prędkość obrotowa n = prędkość własna elementu wkładki.
