Szczegóły Produktu:
|
| Nazwa: | Element wkładki sprzęgła jednokierunkowego | Materiał pierścieni: | Stal łożyskowa, hartowana i szlifowana |
|---|---|---|---|
| Pierścień wewnętrzny: | Rowek na wpust wg DIN 6885 | Pierścień zewnętrzny: | Naciśnij Dopasuj |
| Wiosna: | Z (napięcie) | Z hartowanymi stalowymi pierścieniami: | tak |
| Z rowkiem na pierścień wewnętrzny: | tak | Tolerancja wału: | k5 |
| Tolerancja mieszkaniowa: | H6 | Fazowanie wału i obudowy: | 1mm x 15° |
| Temperatura robocza: | max. maks. 140°C 140°C | Smarowanie: | Smarowanie olejem lub smarem. Dostarczane z zabezpieczeniem antykorozyjnym. Operacyjne napełnianie s |
| High Light: | Łożysko sprzęgła jednokierunkowego 12mm,utwardzane łożysko sprzęgła jednokierunkowego,zacisk jednokierunkowy FRN 442 Z |
||

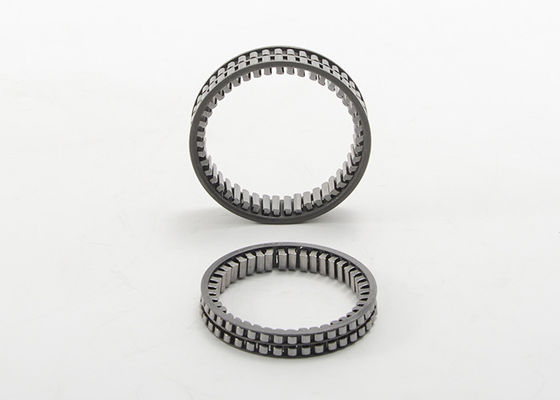

Sprzęgła jednokierunkowe typu Sprag Element wkładany Łożysko jednokierunkowe z pierścieniami FRN 442 Z
Seria FR i FRN składa się z elementu wkładki sprzęgła jednokierunkowego oraz hartowanych i szlifowanych pierścieni oporowych.
Seria: FRN
Składniki:
Wstaw element
FE 400 Z / FE 400 M
Z pierścieniami Raceway
Rowek na pierścień wewnętrzny
Pasowanie na wcisk pierścienia zewnętrznego
Smarowanie:
Olej lub smar
Szerokość:
12 mm
Temperatura robocza:
maks.140°C
Wyższa temp.na prośbę
Sprzęgła z wolnym kołem typu Sprag Element wkładany z pierścieniami Seria FRN Dane techniczne:
| 400 FRN+ | FN400 | 400 FND | Wymiary | Moment obrotowy | Sprzęgło biegu jałowego | Podstawowe obciążenie | ||||
| d | D | nmaks | C dyn. | Costan. | ||||||
| Rodzaj piłki | Rodzaj rolki | Rodzaj piłki | Rodzaj rolki | |||||||
| Numer części |
[mm] [cal] |
[mm] [cal] |
[Nm] | [obr/min] |
[N] [funt] |
[N] [funt] |
[N] [funt] |
[N] [funt] |
||
| FRN 427 |
10 .3937 |
31 1.2205 |
80 | 4400 | ||||||
| FRN 427 Z | 66 | |||||||||
| FRN 432 |
12 .4724 |
36 1.4173 |
116 | 3700 | ||||||
| FRN 432 Z | 97 | |||||||||
| FRN 437 | 437 | FND 437 |
15 .5906 |
41 1.6142 |
158 |
3200 *(1700) |
7325 1646 |
7400 1663 |
3870 870 |
6920 1555 |
| FRN 437 Z | FN 437 Z | FND 437 Z | 137 | |||||||
| FRN 442 | 442 | FND 442 |
20 .7874 |
46 1.8110 |
207 |
2800 *(1500) |
7980 1793 |
8410 1890 |
4570 1027 |
8560 1924 |
| FRN 442 Z | FN 442 Z | FND 442 Z | 178 | |||||||
| FR 453 | 453 | FND 453 |
25 .9843 |
58 2,2835 |
333 |
2200 *(1200) |
8690 1953 |
9460 2126 |
5640 1267 |
10860 2441 |
| FRN 453 Z | FN 453 Z | FND 453 Z | 281 | |||||||
| FRN 459 | 459 | FND 459 |
30 1.1811 |
64 2,5197 |
414 |
2000 *(1100) |
8805 1979 |
10560 2373 |
6010 1351 |
13050 2933 |
| FRN 459 Z | FN 459 Z | FND 459 Z | 357 | |||||||
| FRN 463 |
35 1,3780 |
68 2,6772 |
472 | 1900 | ||||||
| FRN 463 Z | 407 | |||||||||
| FRN 470 | FN470 | FND 470 |
40 1,5748 |
75 2,9528 |
583 |
1700 *(1000) |
9645 2168 |
11690 2627 |
7405 1664 |
15870 3566 |
| FRN 470 Z | FN 470 Z | FND 470 Z | 502 | |||||||
| FRN 473 |
45 1.7717 |
78 3.0709 |
633 | 1600 | ||||||
| FRN 473 Z | 545 | |||||||||
Uwaga:
1) Nośności „C” i „C0” nie dotyczą serii FR400!
2) Maksymalny luz promieniowy dla serii FR 400 oczekujących na zastosowanie 0,02 mm.
3) Strzałka na pierścieniu wewnętrznym wskazuje: kierunek biegu jałowego pierścienia zewnętrznego = kierunek blokowania pierścienia wewnętrznego.
4) *Prędkość biegu jałowego dla serii FND.
