Szczegóły Produktu:
|
| Nazwa: | Sprzęgła Sprag | Marka: | Neutralny / OEM |
|---|---|---|---|
| Seria produktów: | RSBW | Materiał: | Stal łożyskowa |
| Zakres rozmiarów: | Rozmiary otworów od 20 mm do 90 mm | Podstawowy typ konstrukcji: | Obsługiwane łożysko ślizgowe |
| Smarowanie: | Smar | Opieczętowanie: | uszczelnione za pomocą osłoniętych O-ringów |
| High Light: | 90mm jednostronne łożysko sprzęgła,20mm jednostronne łożysko sprzęgła,łożysko oporowe RSBW |
||

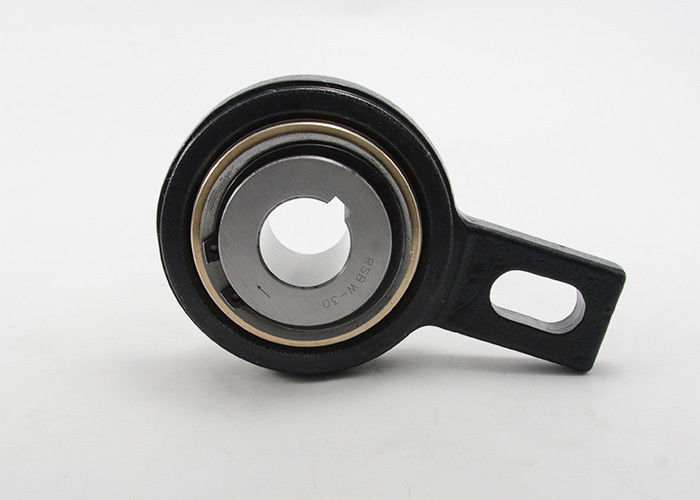

RSBW sprzęgło jednokierunkowe łożysko tulejowe obsługiwane sprzęgła Sprag
Typ RSBW to wolnobieg typu DC sprag.Jest samowystarczalny, centrowany za pomocą łożysk ślizgowych dla niskich prędkości obrotowych i uszczelniony za pomocą osłoniętych O-ringów.
Dostarczana jednostka nasmarowana smarem jest gotowa do montażu w pozycji poziomej lub pionowej.Stosowany głównie jako blokada ruchu jednokierunkowego, ten typ zapewnia wysoki moment obrotowy przy minimalnym zapotrzebowaniu na miejsce.Konstrukcja umożliwia instalację w trudnych warunkach, takich jak wysoka wilgotność lub obszary zachlapania wodą.Śruba przymocowana do nieruchomej części maszyny i przechodząca przez szczelinę w ramieniu reakcyjnym zapewnia zatrzymanie ruchu obrotowego.Luz promieniowy na tej śrubie powinien wynosić 1-3% szerokości rowka.Ramię reakcyjne i łożyska nie mogą być wstępnie naprężone.
Obsługiwane łożysko tulejowe z blokadą powrotną, sprzęgła sprężynowe RSBW Dane techniczne:
| Rodzaj | Rozmiar | Przekroczona prędkość | Wymiary | Waga | ||||||||
| dH7 | TKN1) | nimax | D | Ł1 | F | mi | B | N | Ł | bH11 | ||
| [mm] | [Nm] | [min-1] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [mm] | [kg] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35 mln | 485 | 400 | 106 | 35 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102,5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
Uwaga:
1) Tmaks=2,5 x TKN
2) Rowek wpustowy wg DIN 6885.1
Przykład montażu:
