Szczegóły Produktu:
|
| Nazwa: | Pierścień wewnętrzny obrabiany maszynowo | Materiał: | Wysokostopowa stal łożyskowa AISI52100 |
|---|---|---|---|
| Nr części: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | Wykończenie powierzchni: | Neutralna powierzchnia stali łożyskowej obrabianej maszynowo |
| Calowe/metryczne: | Seria imperialna (calowa). | Podstawowy typ konstrukcji: | Przez utwardzane precyzyjne pierścienie uziemiające |
| Rowek smarujący: | Posiadać | Przetwarzanie: | Maszynowy |
| High Light: | Chromowana wewnętrzna bieżnia łożyska kulkowego,wewnętrzna bieżnia łożyska kulkowego MI 10 N,obrobiony mechanicznie pierścień łożyska wałeczkowego |
||

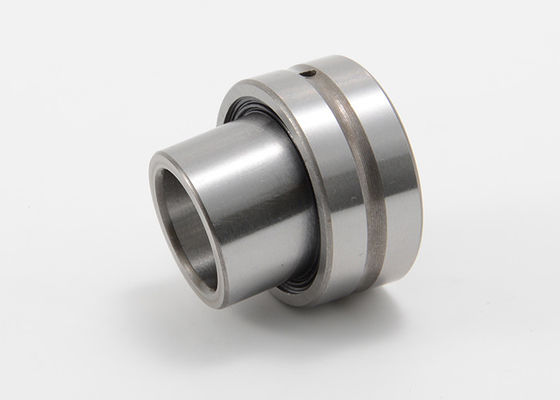

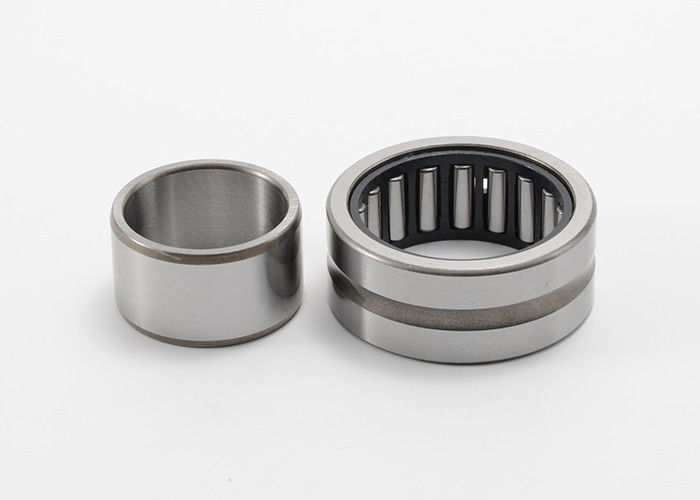

Pierścień wewnętrzny obrabiany maszynowo ze stali chromowej do łożysk igiełkowych, rozmiar calowy
Pierścień wewnętrzny obrabiany maszynowo jest elementem powszechnie stosowanym w zespołach łożysk.Precyzyjnie szlifowany pierścień wewnętrzny zapewnia utwardzoną bieżnię rolek, gdy jest używany z nieutwardzonym wałem.Pierścień zawiera otwór olejowy i pierścieniowy rowek do ponownego smarowania łożyska i może być używany zarówno z łożyskami CAGEROL, jak i GUIDEROL lub może być używany jako tuleja w łożyskach ślizgowych.
Zadaniem pierścienia wewnętrznego obrabianego maszynowo jest zapewnienie gładkiego i precyzyjnego toru dla elementów tocznych.Zapewnia prawidłowe osiowanie, zmniejsza tarcie oraz umożliwia sprawne przenoszenie ruchu obrotowego lub liniowego.Precyzyjny proces obróbki zapewnia wysokiej jakości wykończenie powierzchni i dokładność wymiarową, co przyczynia się do ogólnej wydajności i trwałości łożyska.
Pierścienie wewnętrzne obrobione maszynowo są często stosowane w różnych typach łożysk, w tym w łożyskach kulkowych, łożyskach wałeczkowych i łożyskach igiełkowych.Są kluczowymi komponentami maszyn i urządzeń w różnych branżach, takich jak motoryzacja, lotnictwo, maszyny przemysłowe i przenoszenie mocy.
Korzyści płynące z zastosowania pierścienia wewnętrznego obrabianego maszynowo obejmują lepszą nośność, zwiększoną dokładność obrotu oraz mniejsze zużycie.Precyzyjna obróbka pozwala na lepsze rozłożenie obciążeń, zmniejsza koncentrację naprężeń i sprzyja płynniejszej pracy łożyska.
MOUETTE oferuje więcej tabel wymiany, takich jak pierścienie wewnętrzne obrabiane maszynowo mcgill, pierścienie wewnętrzne ina, pierścienie wewnętrzne koyo, pierścień wewnętrzny torrington, pierścień wewnętrzny skf.
Oferujemy zarówno standardowe, jak i niestandardowe tuleje wewnętrzne, z wysokostopowej stali łożyskowej 100Cr6, stali nierdzewnej 440C.
Obrabiane maszynowo łożysko wałeczkowe z pierścieniem wewnętrznym o rozmiarze calowym Specyfikacje serii MI:
| Pierścień wewnętrzny | A (ŚREDNICA OTWORU) | B (ŚREDNICA WEWNĘTRZNA) | W | H | R MAKS. | ||
| Nr części | NIE M. | TOL. | NIE M. | TOL. | |||
| MI-6 | 0,3750 | -.0004 | .6245 | -.0004 | 1.010 | 3/32 | 0,025 |
| MI-6-N | 0,3750 | -.0004 | .6245 | -.0004 | 0,760 | 3/32 | 0,025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | 0,760 | 3/32 | 0,025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | 0,040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | 0,760 | 1/8 | 0,040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | 0,760 | 1/8 | 0,040 |
| MI-10 | .6250 | -.0004 | .8743 | -.0005 | 1.010 | 1/8 | 0,040 |
| MI-10-N | .6250 | -.0004 | .8743 | -.0005 | 0,760 | 1/8 | 0,040 |
| MI-11-N | .6875 | -.0004 | .8743 | -.0005 | 0,760 | 1/8 | 0,040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | 0,040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | 0,760 | 1/8 | 0,040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | 0,040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | 0,760 | 1/8 | 0,040 |
| MI-14 | .8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | 0,040 |
| MI-14-N | .8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | 0,040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | 0,040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | 0,040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | 0,040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | 0,040 |
| MI-17 | 1,0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | 0,040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | 0,040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | 0,040 |
| MI-19 | 1.1875 | -.0005 | 1,4990 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-20 | 1.2500 | -.0005 | 1,4990 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-20-N | 1.2500 | -.0005 | 1,4990 | -.0006 | 1.010 | 1/8 | 0,060 |
| MI-21 | 1,3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-21-N | 1,3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | 0,060 |
| MI-22 | 1,3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-22-4S | 1,3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-23 | 1,4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | 0,060 |
| MI-25 | 1,5625 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | 0,060 |
| MI-25-4S | 1,5625 | -.0005 | 1,8740 | -.0006 | 1.260 | 1/8 | 0,060 |
| MI-26 | 1.6250 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | 0,060 |
| MI-26-2S | 1.6250 | -.0005 | 1,9364 | -.0007 | 1.260 | 1/8 | 0,060 |
| MI-26-N | 1.6250 | -.0005 | 1,9989 | -.0007 | 1.010 | 1/8 | 0,060 |
| MI-27 | 1,6875 | -.0005 | 1,9989 | -.0007 | 1.260 | 1/8 | 0,060 |
| MI-28 | 1.7500 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | 0,060 |
| MI-28-N | 1.7500 | -.0005 | 2,2489 | -.0007 | 1.510 | 3/16 | 0,060 |
| MI-30 | 1,8750 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | 0,060 |
| MI-31 | 1,9375 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-32 | 2.0000 | -.0005 | 2,2489 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-32-N | 2.0000 | -.0005 | 2,2489 | -.0007 | 1.510 | 3/16 | 0,080 |
| MI-34 | 2.1250 | -.0006 | 2,4989 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-35 | 2.1875 | -.0006 | 2,7489 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-36 | 2.2500 | -.0006 | 2,7489 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-36-N | 2.2500 | -.0006 | 2,7489 | -.0007 | 1.510 | 3/16 | 0,080 |
| MI-38 | 2,3750 | -.0006 | 2,9989 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-39 | 2,4375 | -.0006 | 2,9989 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-40 | 2.5000 | -.0006 | 2,9989 | -.0007 | 1.760 | 3/16 | 0,080 |
| MI-40-N | 2.5000 | -.0006 | 2,9989 | -.0007 | 1.510 | 3/16 | 0,080 |
| MI-42 | 2.6250 | -.0006 | 3,2487 | -.0009 | 1.760 | 3/16 | 0,080 |
| MI-44 | 2.7500 | -.0006 | 3,2487 | -.0009 | 1.760 | 3/16 | 0,080 |
| MI-46 | 2,8750 | -.0006 | 3,4987 | -.0009 | 2.010 | 1/4 | 0,080 |
| MI-47 | 2,9375 | -.0006 | 3,4987 | -.0009 | 2.010 | 1/4 | 0,080 |
| MI-48 | 3.0000 | -.0006 | 3,4987 | -.0009 | 2.010 | 1/4 | 0,080 |
| MI-48-N | 3.0000 | -.0006 | 3,4987 | -.0009 | 1.760 | 1/4 | 0,080 |
| MI-50 | 3.1250 | -.0006 | 3,7487 | -.0009 | 2.010 | 1/4 | 0,100 |
| MI-52 | 3.2500 | -.0006 | 3,7487 | -.0009 | 2.010 | 1/4 | 0,100 |
| MI-54 | 3,3750 | -.0008 | 3,9985 | -.0009 | 2.010 | 1/4 | 0,100 |
| MI-56 | 3.5000 | -.0008 | 3,9985 | -.0009 | 2.010 | 1/4 | 0,100 |
| MI-58 | 3,6250 | -.0008 | 4,2485 | -.0009 | 2.010 | 1/4 | 0,100 |
| MI-60 | 3.7500 | -.0008 | 4,2485 | -.0009 | 2.010 | 1/4 | 0,100 |
| MI-62 | 3,8750 | -.0008 | 4,2485 | -.0009 | 2.260 | 1/4 | 0,100 |
| MI-64 | 4.0000 | -.0008 | 4,9985 | -.0010 | 2.260 | 1/4 | 0,100 |
| MI-68 | 4.2500 | -.0008 | 4,9985 | -.0010 | 2.260 | 1/4 | 0,100 |
| MI-72 | 4.5000 | -.0008 | 5,4985 | -.0010 | 3.015 | 1/4 | 0,100 |
| MI-72-N | 4.5000 | -.0008 | 5,4985 | -.0010 | 2.515 | 1/4 | 0,100 |
| MI-80 | 5.0000 | -.0010 | 5,9983 | -.0010 | 3.015 | 5/16 | 0,120 |
| MI-80-N | 5.0000 | -.0010 | 5,9983 | -.0010 | 2.515 | 5/16 | 0,120 |
| MI-88 | 5.5000 | -.0010 | 6.4983 | -.0010 | 3.015 | 5/16 | 0,120 |
| MI-88-N | 5.5000 | -.0010 | 6.4983 | -.0010 | 2.515 | 5/16 | 0,120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | 3.015 | 5/16 | 0,120 |
| MI-104 | 6.5000 | -.0010 | 7.7481 | -.0012 | 3.015 | 5/16 | 0,120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | 3.015 | 5/16 | 0,120 |
| MI-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | 3.015 | 5/16 | 0,120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | 3.015 | 5/16 | .160 |
Wszystkie rozmiary są w calach.
