Szczegóły Produktu:
|
| Nazwa: | Koronowane rolki podtrzymujące Rolki gąsienic typu jarzmowego z pierścieniami kołnierzowymi | Materiał: | Wysokostopowa stal łożyskowa wysokiej jakości |
|---|---|---|---|
| Kształt rolki: | Profil pierścienia zewnętrznego Crowned R500 | Powłoka: | Bez (neutralny kolor stali łożyskowej) |
| Zakres rozmiarów: | Serie metryczne | Osiowe prowadzenie pierścienia zewnętrznego: | tak |
| elementy toczne: | Rolki igłowe | Liczba kołnierzy, pierścień zewnętrzny: | 2 |
| Rodzaj uszczelnienia: | Uszczelnij z obu stron | Funkcja ponownego smarowania: | Przez pierścień wewnętrzny |
| High Light: | Dwurzędowy popychacz w stylu jarzma,popychacz w stylu jarzma z otworem sześciokątnym,rolka jarzma NATR |
||

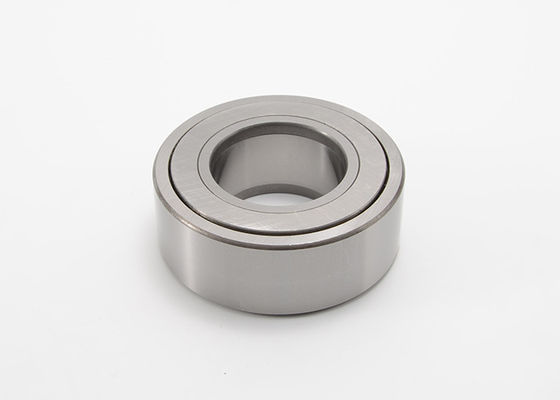

Koronowane rolki nośne typu jarzmowego Rolki gąsienicowe z pierścieniami kołnierzowymi NATR 6 NATR 6 PP
MOUETTE projektuje i produkuje kompletną linię popychaczy i rolek podporowych (rolki gąsienic typu jarzmowego) do zastosowań przemysłowych, w tym obrabiarek, robotów przemysłowych, produkcji części elektronicznych, urządzeń automatyki biurowej i trudnych środowisk wymagających zwiększonej odporności na korozję.
Rolki podporowe (rolki jezdne typu jarzmowego) przeznaczone są do poruszania się po wszystkich typach torów oraz do stosowania w napędach krzywkowych, systemach transportowych itp. Ich konstrukcja oparta jest na łożysku igiełkowym z pierścieniem wewnętrznym.Posiadają grubościenny pierścień zewnętrzny z zaokrągloną powierzchnią bieżną i są dostarczane w stanie gotowym do montażu.Wąska szczelina między pierścieniem zewnętrznym a wciśniętymi pierścieniami kołnierzowymi tworzy uszczelnienie szczelinowe.Pierścień wewnętrzny zawiera otwór smarowy ułatwiający ponowne smarowanie.
Koronowane rolki podtrzymujące Rolki gąsienicowe typu jarzma z pierścieniami kołnierzowymi Dane techniczne:
|
Wał Średnica |
Kod popychaczy typu jarzma | Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości | |||||||
| Bez pieczęci | Zapieczętowany | d | D | B | C | d1 | rs | Dynamiczny | Statyczny | ||
| mm | mm | min | N | obr./min | |||||||
| 16 | NATR 5 | NATR 5 pp | 5 | 16 | 12 | 11 | 12 | 0,15 | 3150 | 3300 | 22000 |
| 19 | NATR 6 | NATR 6 pp | 6 | 19 | 12 | 11 | 14 | 0,15 | 3500 | 3900 | 20000 |
| 24 | NATR 8 | NATR 8 pp | 8 | 24 | 15 | 14 | 19 | 0,3 | 5500 | 6400 | 15000 |
| 30 | NATR 10 | NATR 10 os | 10 | 30 | 15 | 14 | 23 | 0,6 | 6800 | 8400 | 11000 |
| 32 | NATR 12 | NATR 12 pp | 12 | 32 | 15 | 14 | 25 | 0,6 | 6900 | 8800 | 9000 |
| 35 | NATR 15 | NATR 15 os | 15 | 35 | 19 | 18 | 27 | 0,6 | 9700 | 14100 | 7000 |
| 40 | NATR 17 | NATR 17 str | 17 | 40 | 21 | 20 | 32 | 1 | 10900 | 15500 | 6000 |
| 47 | NATR 20 | NATR 20 os | 20 | 47 | 25 | 24 | 37 | 1 | 15500 | 25500 | 4900 |
| 52 | NATR 25 | NATR 25 os | 25 | 52 | 25 | 24 | 42 | 1 | 15400 | 26500 | 3600 |
| 62 | NATR 30 | NATR 30 os | 30 | 62 | 29 | 28 | 51 | 1 | 23600 | 38500 | 2600 |
| 72 | NATR 35 | NATR 35 os | 35 | 72 | 29 | 28 | 58 | 1.1 | 25500 | 44500 | 2000 |
| 80 | NATR 40 | NATR 40 os | 40 | 80 | 32 | 30 | 66 | 1.1 | 33000 | 59000 | 1700 |
| 85 | NATR 45 | NATR 45 pp | 45 | 85 | 32 | 30 | 72 | 1.1 | 32500 | 59000 | 1500 |
| 90 | NATR 50 | NATR 50 os | 50 | 90 | 32 | 30 | 76 | 1.1 | 32000 | 59000 | 1300 |
