Szczegóły Produktu:
|
| Nazwa: | Łożyska ustalające Łożyska walcowe jednorzędowe | Typ łożyska: | wpisz NUP |
|---|---|---|---|
| Podstawowy wygląd: | łożysko ustalające | Liczba rzędów elementów tocznych: | Konstrukcja jednorzędowa |
| Materiał łożyska: | Stal łożyskowa | Materiał klatki: | Stal lub tworzywo sztuczne PA66 lub mosiądz obrabiany maszynowo |
| Typ otworu: | Cylindryczny | Liczba kołnierzy, pierścień zewnętrzny: | 2 |
| Liczba kołnierzy, pierścień wewnętrzny: | 1 | Luźny kołnierz: | jeden luźny kołnierz pierścienia wewnętrznego |
| High Light: | cylindryczne łożysko ustalające,łożysko wałeczkowe jednorzędowe z otworem prostym,łożysko wałeczkowe jednorzędowe NUP209E |
||

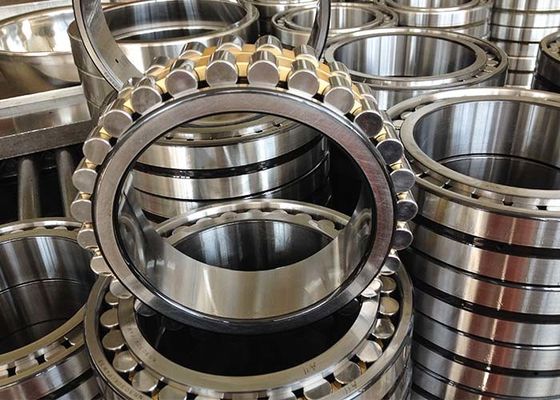

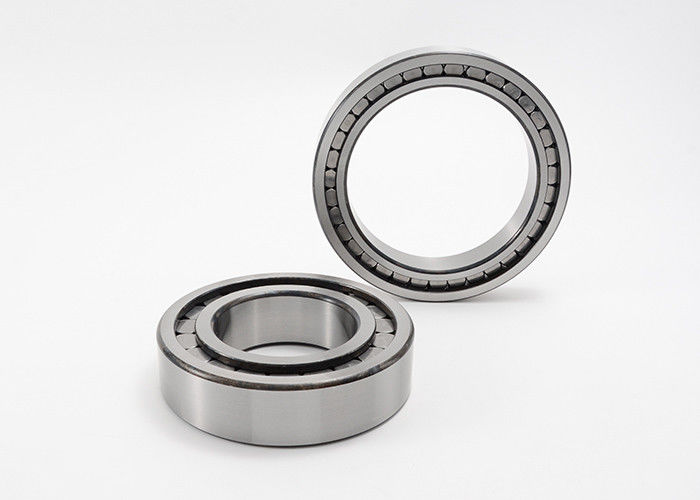

Łożysko ustalające Łożyska walcowe jednorzędowe z otworem prostym NUP209E
Łożysko walcowe jednorzędowe, z koszykiem, łożysko ustalające, 2 żebra na pierścieniu zewnętrznym, 1 żebro na pierścieniu wewnętrznym, wewnętrzna podkładka żebra, konstrukcja typu NUP
Łożyska walcowe jednorzędowe są przeznaczone do przenoszenia dużych obciążeń promieniowych w połączeniu z dużymi prędkościami.Mając dwa integralne kołnierze na pierścieniu zewnętrznym i jeden integralny kołnierz i jeden luźny pierścień kołnierzowy na pierścieniu wewnętrznym, łożyska konstrukcji NUP mogą ustalać wał osiowo w obu kierunkach.Ważną cechą jest rozłączna konstrukcja, która ułatwia montaż i umożliwia wymianę elementów łożyska.
Łożysko walcowe NUP z wyjmowanym pierścieniem wewnętrznym nadaje się do zastosowań, w których występują duże obciążenia promieniowe.To łożysko wałeczkowe ma luz promieniowy CN (normalny) do zastosowań i warunków pracy z normalnymi tolerancjami wału i obudowy, gdzie rozszerzalność cieplna nie jest czynnikiem.Jest to jednorzędowe łożysko wałeczkowe, które wytrzymuje duże obciążenia promieniowe przy niskim tarciu.Zdejmowany pierścień wewnętrzny w łożysku otwartym umożliwia smarowanie.To łożysko wałeczkowe jest mierzone w jednostkach metrycznych w celu dopasowania krzyżowego w branży i spójności części.
Łożyska walcowe są stosowane w zastosowaniach, w których występują duże obciążenia promieniowe, na przykład w przenośnikach taśmowych, silnikach trakcyjnych, maźnicach wagonów kolejowych i pompach płuczkowych na polach naftowych.
Łożyska walcowe ustalające Łożyska walcowe jednorzędowe z otworem prostym Specyfikacje konstrukcyjne NUP:
| Kod łożyska | Wymiary | Masa | Podstawowe wartości obciążenia | Ograniczenie prędkości | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dynamiczny | statyczny | |||
| Kr | Kor | |||||||||
| mm | kg | KN | KN | obr./min | ||||||
| NUP203E | 17 | 40 | 12 | 0,6 | 32,4 | 35.1 | 0,073 | 17.6 | 14.6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38,8 | 26,5 | 0,119 | 27,5 | 24,5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43,8 | 31,5 | 0,145 | 29 | 27,5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52,5 | 37,5 | 0,219 | 39 | 37,5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1.1 | 60,7 | 44 | 0,317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1.1 | 67,9 | 49,5 | 0,399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1.1 | 73 | 54,5 | 0,457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1.1 | 78 | 59,5 | 0,517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1.5 | 86,3 | 66 | 0,693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1.5 | 95,7 | 72 | 0,909 | 95 | 1.4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1.5 | 104 | 78,5 | 1.09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1.5 | 109 | 83,5 | 1.2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1.5 | 114 | 88,5 | 1.33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95,3 | 1,62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100,5 | 2.08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2.1 | 149 | 112,5 | 2,99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.61 | 250 | 3.5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2.1 | 174 | 132,5 | 5.02 | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2.1 | 188 | 143,5 | 6.02 | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153,5 | 6.74 | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12.4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15.1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17.7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23,5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31,4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | 39,3 | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51,7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
