Szczegóły Produktu:
|
| Nazwa: | Łożyska walcowe jednorzędowe z koszykiem | Typ otworu: | Otwór cylindryczny |
|---|---|---|---|
| Podstawowy wygląd: | łożysko ustalające | Materiał: | Stal łożyskowa 100Cr6, GCr15, AISI 52100 |
| Opieczętowanie: | otwarty | Wewnętrzny luz promieniowy: | CN (grupa N) |
| Liczba rzędów elementów tocznych: | 1 | Liczba kołnierzy, pierścień wewnętrzny: | 1 |
| Liczba kołnierzy, pierścień zewnętrzny: | 2 | ||
| High Light: | precyzyjne łożysko wałeczkowe,precyzyjne łożysko wałeczkowe z otworem prostym,jednorzędowe łożysko walcowe NUP2212E |
||

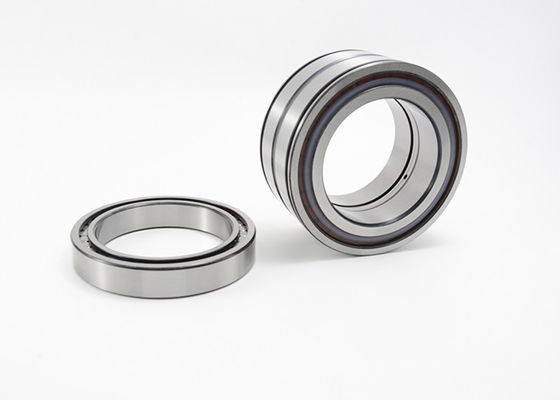

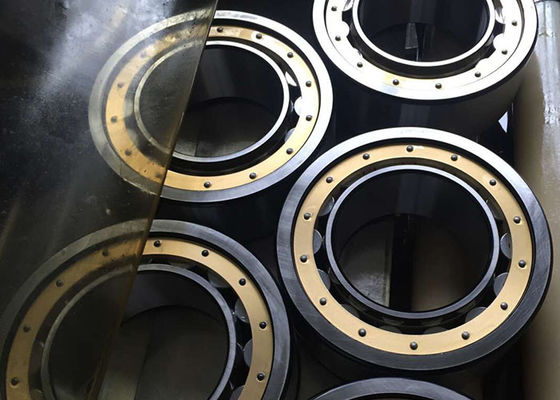

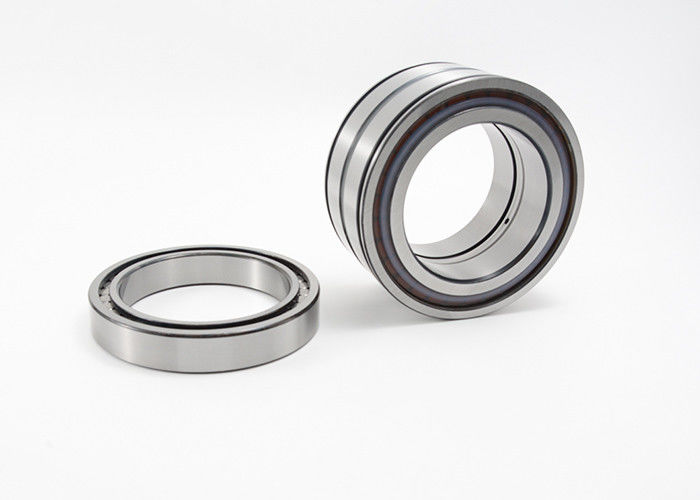

Łożysko walcowe jednorzędowe z otworem prostym w klatce NUP2212E
Konstrukcja NUP to jednorzędowe łożysko walcowe z koszykiem.Łożysko to składa się z solidnego pierścienia wewnętrznego i zewnętrznego z cylindrycznymi rolkami w klatce.Ten koszyk zapobiega stykaniu się wałeczków cylindra, więc ten typ łożyska może obsługiwać wyższe prędkości niż łożyska wałeczkowe z pełną liczbą wałeczków.Łożyska walcowe jednorzędowe z koszykami są również bardzo sztywne i mogą przenosić duże siły promieniowe.
Pierścień zewnętrzny ma dwa sztywne żebra, podczas gdy pierścień wewnętrzny ma jedno sztywne i jedno luźne żebro.W rezultacie łożysko to może przenosić siły promieniowe, jak również siły osiowe w obu kierunkach.Łożyska NUP są stosowane jako łożyska ustalające.Łożyska ustalające ustalają osiowo wał w obu kierunkach.
Ponieważ pierścienie wewnętrzne i zewnętrzne tych łożysk można łatwo zdemontować, są one bardzo łatwe w montażu.Zastosowania jednorzędowych łożysk walcowych obejmują skrzynie biegów, maszyny rolnicze, pompy, sprężarki i silniki elektryczne.
Główne cechy:
Łożyska walcowe jednorzędowe z koszykiem Dane techniczne typu NUP:
| Kod łożyska | Wymiary | Masa | Podstawowe wartości obciążenia | Ograniczenie prędkości | ||||||
| d | D | B | rsmin | D1 | Fw, Ew | dynamiczny | statyczny | |||
| Kr | Kor | |||||||||
| mm | kg | KN | obr./min | |||||||
| NUP2203E | 17 | 40 | 16 | 0,6 | 32,4 | 22.1 | 0,055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38,8 | 26,5 | 0,154 | 32,5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43,8 | 31,5 | 0,174 | 34,5 | 34,5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52,5 | 37,5 | 0,268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1.1 | 60,7 | 44 | 0,427 | 62 | 65,5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1.1 | 67,9 | 49,5 | 0,518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1.1 | 73 | 54,5 | 0,559 | 73,5 | 81,5 | 8500 |
| NUP2210E | 50 | 90 | 23 | 1.1 | 78 | 59,5 | 0,6 | 78 | 88 | 8000 |
| NUP2211E | 55 | 100 | 25 | 1.5 | 86,3 | 66 | 0,828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1.5 | 95,7 | 72 | 1.12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1.5 | 104 | 78,5 | 1,54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1.5 | 109 | 83,5 | 1,58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1.5 | 114 | 88,5 | 1,67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95,3 | 2.08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100,5 | 2.6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3.29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2.1 | 149 | 112,5 | 4.05 | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2.1 | 157 | 119 | 4,92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2.1 | 174 | 132,5 | 7.02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2.1 | 188 | 143,5 | 8.7 | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153,5 | 10.8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16.8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19.3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24.3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37,2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31,4 | 1000 | 1500 | 3200 |
