Szczegóły Produktu:
|
| Nazwa: | Ciągnione łożysko igiełkowe | Rysowany typ kubka: | Otwarte końcówki |
|---|---|---|---|
| Materiał łożyska: | Stal ST14 nawęglana i hartowana | Typ otworu smarowego: | Brak otworu smarowego |
| Rozmiar: | Połączone rozmiary calowe i metryczne | elementy toczne: | Ciągnione łożysko wałeczkowe wyposażone w jedną klatkę lub dwie klatki |
| Smar: | Bez | Powłoka: | Bez |
| Opieczętowanie: | Bez | Dostosowane: | Dostępne są standardowe lub dostosowane |
| High Light: | SCH1416 łożyska igiełkowe o dużej wytrzymałości,łożyska igiełkowe o dużej wytrzymałości otwarte końce,łożyska wałeczkowe z koszykiem ciągnionym |
||

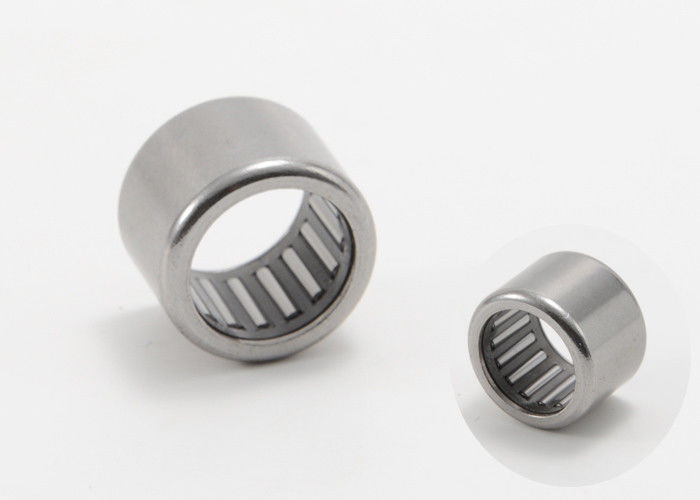

Łożysko igiełkowe z ciągnionym kubkiem Otwarte końce Heavy Duty Stalowa klatka Calowa seria SCH1416
Łożyska igiełkowe cienkościenne mają głęboko tłoczony, cienkościenny pierścień zewnętrzny.Łożyska igiełkowe cienkościenne są zwykle stosowane w zastosowaniach, w których otwór oprawy nie może służyć jako bieżnia zespołu igiełkowego z koszykiem, ale gdzie wymagany jest bardzo zwarty i ekonomiczny układ łożysk.Łożyska te są montowane z ciasnym pasowaniem w obudowie.Umożliwia to proste i ekonomiczne zaprojektowanie otworu oprawy, ponieważ odsadzenia lub pierścienie osadcze nie są wymagane do osiowego ustalenia łożyska.

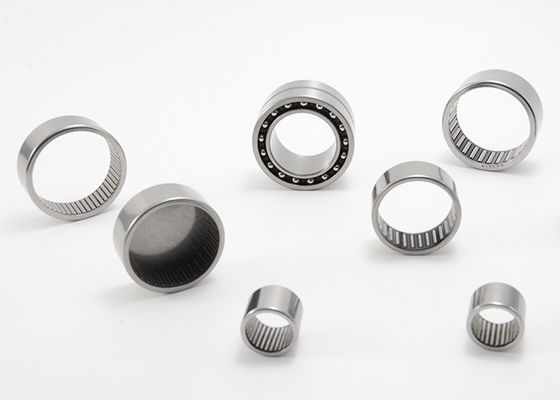

MOUETTE dostarcza szeroki asortyment łożysk igiełkowych cienkościennych.To zawiera:
Łożyska igiełkowe ciągnione:
Łożysko igiełkowe z ciągnioną miseczką Otwarte końce Stalowa klatka o dużej wytrzymałości Seria calowa SCH Szczegóły:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości | ||||
| Aktualny kod | Oryginalny kod | Fw | D | C | Dynamiczny | Statyczny | Olej | ||
| mm | kg | mm | N | obr./min | |||||
| 12.7 | SCH 87 | 0,009 | 12.7 | 19.05 | 11.13 | ||||
| 14.29 | SCH 910 | 0,013 | 14.29 | 20.64 | 15.88 | ||||
| SCH 912 | 0,017 | 14.29 | 20.64 | 19.05 | |||||
| 15.875 | SCH 108 | 0,013 | 15.875 | 22.225 | 12.7 | ||||
| SCH 1012 | 0,019 | 15.875 | 22.225 | 19.05 | |||||
| 22.225 | SCH 1412 | 0,032 | 22.225 | 30.162 | 19.05 | ||||
| SCH 1413 | 22.225 | 30.162 | 20.64 | ||||||
| SCH1413P | 22.225 | 30.162 | 20.64 | ||||||
| SCH 1416PP | 22.225 | 30.162 | 25.4 | ||||||
| SCH 1416 | 0,043 | 22.225 | 30.162 | 25.4 | |||||
| 25.4 | SCH 1612 | 0,036 | 25.4 | 33.338 | 19.05 | ||||
| SCH1614P | 25.4 | 33.338 | 22.22 | ||||||
| SCH 1616 | 0,047 | 25.4 | 33.338 | 25.4 | |||||
| 28.575 | SCH 1812 | 0,048 | 28.575 | 38.1 | 19.05 | ||||
| SCH 1816 | 0,063 | 28.575 | 38.1 | 15.4 | |||||
| 31.75 | SCH 2016 | 0,071 | 31.75 | 41.28 | 25.4 | ||||
| 34.925 | SCH2213P | 34.925 | 44.45 | 20.62 | |||||
| Seria BCH | |||||||||
| 9.525 | BCH 68 | 0,0082 | 9.525 | 15.875 | 12.7 | 500 | 480 | 40000 | |
| 17.02 | BCH 06604 | 17.02 | 23.83 | 17.53 | |||||
| 31.75 | BCH 2020 | 0,0815 | 31.75 | 41.275 | 31.75 | 4080 | 7100 | 12000 | |
| Seria BHA | |||||||||
| 12.7 | BHA 88ZOH | 0,0104 | 12.7 | 19.05 | 12.7 | 620 | 680 | 30000 | |
| BHA 810ZOH | 0,0125 | 12.7 | 19.05 | 15.88 | 900 | 1110 | 30000 | ||
| 17.462 | BHA 1112 ZOH | 0,0193 | 17.462 | 23.812 | 19.05 | 1350 | 2020 | 25000 | |
| 25.4 | BHA 1612 | 0,0335 | 25.4 | 33.338 | 19.05 | 1970 | 3030 | 15000 | |
| 28.575 | BHA 1816 ZOH | 0,06 | 28.575 | 38.1 | 25.4 | 3050 | 4950 | 13000 | |
| 31.75 | BHA 2020ZOH | 0,0815 | 31.75 | 41.275 | 31.75 | 4080 | 7100 | 12000 | |
