Szczegóły Produktu:
|
| Nazwa: | Łożyska igiełkowe z pełnym wypełnieniem igiełkowym | Materiał łożyska: | Stal ST14 |
|---|---|---|---|
| Podstawowy wygląd: | Łożyska z pełną liczbą elementów uzupełniających z otwartymi końcami | Rozwiązania uszczelniające: | otwarty |
| Cal — metryczny: | Metryczny | elementy toczne: | Rolki igiełkowe z pełnym uzupełnieniem |
| Zakres rozmiarów: | Rozmiar Fw od 3 mm do 60 mm | Klatka szybowa: | Bez klatki |
| Smarowanie: | dostarczane ze specjalnym smarem do mocowania rolek | Dostosowane: | Dostępne są standardowe lub dostosowane |
| High Light: | Łożysko igiełkowe ST14,łożysko igiełkowe 60mm,łożyska igiełkowe z pełnym uzupełnieniem F-1212 |
||

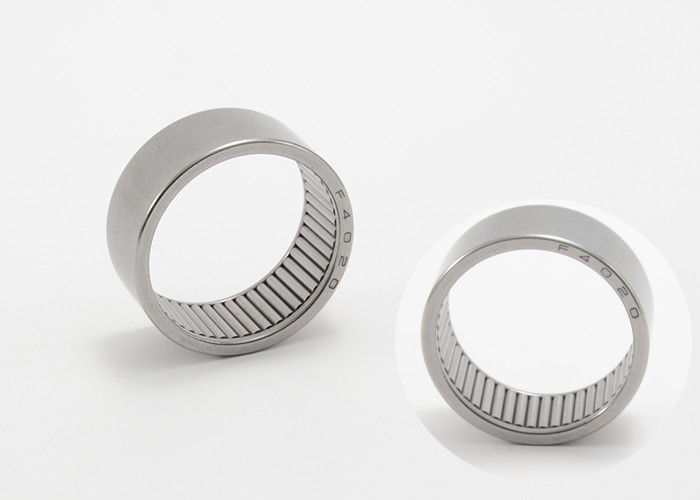

Łożyska igiełkowe z ciągnioną miseczką Łożyska igiełkowe z pełną liczbą elementów uzupełniających F-1212
Łożyska igiełkowe cienkościenne mają głęboko tłoczony, cienkościenny pierścień zewnętrzny.Łożyska igiełkowe cienkościenne są zwykle stosowane w zastosowaniach, w których otwór oprawy nie może służyć jako bieżnia zespołu igiełkowego z koszykiem, ale gdzie wymagany jest bardzo zwarty i ekonomiczny układ łożysk.Łożyska te są montowane z ciasnym pasowaniem w obudowie.Umożliwia to proste i ekonomiczne zaprojektowanie otworu oprawy, ponieważ odsadzenia lub pierścienie osadcze nie są wymagane do osiowego ustalenia łożyska.
Tłoczona panewka z hartowanej stali oraz zespół igiełkowy i koszyk tych łożysk tworzą nierozłączną całość.
MOUETTE dostarcza szeroki asortyment łożysk igiełkowych cienkościennych.To zawiera:
Łożyska z pełną liczbą wałeczków i otwartymi końcami:
· nadają się do bardzo dużych obciążeń promieniowych przy umiarkowanych prędkościach
· są dostępne tylko z otwartymi końcami i bez uszczelnień
Łożyska igiełkowe cienkościenne z pełną liczbą wałeczków są dostarczane ze specjalnym smarem, który zabezpiecza rolki podczas transportu.Zalecamy jednak ponowne nasmarowanie po zamontowaniu.
Łożyska igiełkowe z ciągnionym kubkiem Łożyska igiełkowe z pełną liczbą elementów uzupełniających Seria F Dane techniczne:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości | ||||
| Aktualny kod | Oryginalny kod | Fw | D | C | Dynamiczny | Statyczny | Olej | ||
| mm | g | mm | N | obr./min | |||||
| 6 | F-0608 | 30941/6 | 2.5 | 6 | 10 | 8 | 3080 | 5800 | 12000 |
| 6.35 | F6,35X11,11X11,13 | B-47 | 3.2 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 |
| MF6.35X11.11X11.13 | M-471 | 4.1 | 6.35 | 11.11 | 11.13 | 3500 | 6050 | 12000 | |
| 8 | F-0810 | 50941/8 | 3.7 | 8 | 12 | 10 | 4050 | 7150 | 13000 |
| FH-0810 | 941/8 | 7 | 8 | 14 | 10 | 5200 | 7150 | 7400 | |
| FH-0812 | 942/8 | 9 | 8 | 14 | 12 | 4550 | 7150 | 7400 | |
| 9 | F-0910 | 50941/9 | 4 | 9 | 13 | 10 | 4900 | 8050 | 12000 |
| F-091510 | 941/9 | 6 | 9 | 15 | 10 | 8000 | 11500 | 7100 | |
| F-091513 | 942/9 | 8 | 9 | 15 | 13 | 8560 | 12800 | 7100 | |
| 9.52 | F-9,52X14,29X12,7 | B-68 | 7,5 | 9.52 | 14.29 | 12.70 | 9000 | 13300 | 7100 |
| 10 | F-1010 | 50941/10 | 4.2 | 10 | 14 | 10 | 5700 | 9350 | 11000 |
| FH-1010 | 941/10 | 6.5 | 10 | 16 | 10 | 6350 | 10800 | 11000 | |
| F-101615 | 942/10 | 12 | 10 | 16 | 15 | 6890 | 11500 | 7100 | |
| F-101617 | 943/10 | 10 | 16 | 17 | 6500 | 11000 | 7000 | ||
| 12 | F-1212 | 60941/12 | 6 | 12 | 16 | 12 | 6380 | 10900 | 7100 |
| F-121712 | 941/12 | 8 | 12 | 17 | 12 | 8400 | 11900 | 7100 | |
| F-121715 | 942/12 | 10,5 | 12 | 17 | 15 | 9000 | 12500 | 7100 | |
| F-121718 | 943/12 | 13 | 12 | 17 | 18 | 9800 | 13500 | 7100 | |
| 15 | F-15X20X12 | 941/15 | 10 | 15 | 20 | 12 | 8400 | 11900 | 7100 |
| F-15X20X16 | 942/15 | 13.6 | 15 | 20 | 16 | 9500 | 12800 | 7100 | |
| F-15X20X20 | 943/15 | 17.2 | 15 | 20 | 20 | 10500 | 16000 | 7100 | |
| F-15X20X20 | Y152020 | 20 | 15 | 20 | 20 | 10500 | 16000 | 7100 | |
| F-1512 | 30941/15 | 12 | 15 | 21 | 12 | 9700 | 15900 | 8100 | |
| 16 | F-1616 | 50941/16 | 17 | 16 | 22 | 16 | 14100 | 25900 | 7700 |
| 17 | F-1712 | 30941/17 | 13 | 17 | 23 | 12 | 10600 | 21600 | 7300 |
| F-1714 | 941/17 | 15 | 17 | 23 | 14 | 12500 | 22500 | 7300 | |
| F-1718 | 942/17 | 21 | 17 | 23 | 18 | 13800 | 24800 | 7300 | |
| F-1722 | 943/17 | 17 | 23 | 22 | 13500 | 24000 | 7100 | ||
| 18 | F-1816 | 50941/18 | 18 | 18 | 24 | 16 | 15000 | 29100 | 6900 |
| 20 | F-2014 | 941/20 | 17 | 20 | 26 | 14 | 15800 | 40500 | 6900 |
| F-2020 | 942/20 | 26 | 20 | 26 | 20 | 18800 | 42500 | 6900 | |
| F-20X26X25 | 943/20 | 33 | 20 | 26 | 25 | 20500 | 35500 | 6300 | |
| 22 | F-2212 | 30941/22 | 14 | 22 | 28 | 12 | 9000 | 13300 | 5800 |
| F-2216 | 50941/22 | 22 | 22 | 28 | 16 | 17000 | 33000 | 5800 | |
| F-2220 | 70941/22 | 29 | 22 | 28 | 20 | 20300 | 47200 | 5800 | |
| 25 | F-2516 | 941/25 | 28 | 25 | 32 | 16 | 18700 | 37900 | 5100 |
| F-2522 | 942/25 | 40 | 25 | 32 | 22 | 11000 | 16500 | 5100 | |
| F-25X32X25 | 943/25 | 43 | 25 | 32 | 25 | 11500 | 18500 | 5100 | |
| F-25X33X08 | Y253308 | 16.7 | 25 | 33 | 8 | 12200 | 16800 | 4300 | |
| 25 | F-2512 | 20941/25 | 17 | 25 | 32 | 12 | 5250 | 6000 | 5100 |
| F-2520 | 60941/25 | 43 | 25 | 32 | 20 | 22800 | 46000 | 5100 | |
| 28 | F-2820 | 60941/28 | 118 | 28 | 35 | 20 | 25700 | 58300 | 4600 |
| F-2812 | 20941/28 | 31,7 | 28 | 35 | 12 | 16500 | 38600 | 4600 | |
| F-2816 | 40941/28 | 36 | 28 | 35 | 16 | 20200 | 42900 | 4600 | |
| 30 | F-3020 | 60941/30 | 42 | 30 | 37 | 20 | 26800 | 62500 | 4300 |
| MF-3020 | 65941/30 | 48 | 30 | 37 | 20 | 26800 | 62500 | 4300 | |
| F-30X38X16 | 941/30 | 37,5 | 30 | 38 | 16 | 25500 | 57500 | 4600 | |
| F-30X38X24 | 942/30 | 37,5 | 30 | 38 | 24 | 28800 | 64500 | 4300 | |
| F-30X38X32 | 943/30 | 81,5 | 30 | 38 | 32 | 34500 | 78900 | 4300 | |
| F-3014 | 30941/30 | 37 | 30 | 37 | 14 | 19600 | 41200 | 4600 | |
| F-3016 | 4094/30 | 40 | 30 | 37 | 16 | 21700 | 46500 | 4300 | |
| F-3026 | 58,5 | 30 | 37 | 26 | 35000 | 74000 | 4300 | ||
| 32 | F-32X39X32 | 943/32 | 32 | 39 | 32 | 35000 | 74000 | 4300 | |
| F-3216 | 40941/32 | 35 | 32 | 39 | 16 | 25800 | 61500 | 4300 | |
| 35 | F-3520 | 60941/35 | 49 | 35 | 42 | 20 | 24000 | 69100 | 3700 |
| F-35X43X16 | 941/35 | 41 | 35 | 43 | 16 | 23500 | 68000 | 3700 | |
| F-35X43X25 | 942/35 | 72 | 35 | 43 | 25 | 38700 | 86200 | 3200 | |
| F-35X43X32 | 943/35 | 90 | 35 | 43 | 32 | 40500 | 98700 | 3200 | |
| F-3512 | 20941/35 | 36 | 35 | 42 | 12 | 19000 | 59000 | 3700 | |
| 40 | F-4020 | 60941/40 | 56 | 40 | 47 | 20 | 30300 | 52600 | 3300 |
| FH-4032 | 942/40 | 88 | 40 | 50 | 32 | 42500 | 108000 | 2600 | |
| MFH-4032 | 86942/40 | 95 | 40 | 50 | 32 | 42500 | 108000 | 2600 | |
| FH-40X50X38 | 943/40 | 105 | 40 | 50 | 38 | 44800 | 118500 | 2600 | |
| F-4016 | 40941/40 | 51 | 40 | 47 | 16 | 26500 | 62000 | 3300 | |
| 45 | F-4520 | 62 | 45 | 52 | 20 | 30400 | 30400 | 2900 | |
| FH45X55X38 | 943/45 | 140 | 45 | 55 | 38 | 45800 | 45800 | 2900 | |
| F-4516 | 40941/45 | 49 | 45 | 52 | 16 | 23800 | 65900 | 2900 | |
| 50 | F-5020 | 50941/50 | 78 | 50 | 58 | 20 | 35800 | 98000 | 2600 |
| FH-50X60X38 | 943/50 | 145 | 50 | 60 | 38 | 50500 | 145800 | 2600 | |
| 55 | F-5520 | 50941/55 | 97 | 55 | 63 | 20 | 39500 | 102000 | 2600 |
| 60 | F-60X68X38 | 943/60 | 185 | 60 | 68 | 38 | 50200 | 145000 | 2600 |
