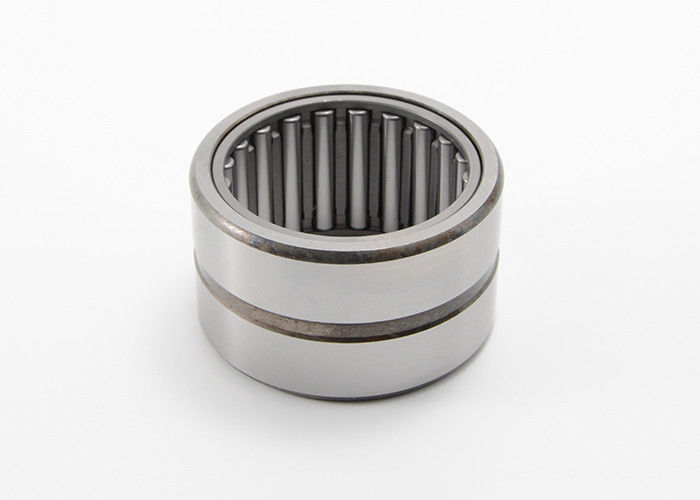

Jednolicie obrobione łożysko igiełkowe promieniowe RNA4907 bez pierścienia wewnętrznego

Łożysko igiełkowe pełne z obrobionymi pierścieniami bez pierścienia wewnętrznego RNA4907

Łożysko igiełkowe z pełnym kołnierzem ma zwartą konstrukcję, mały rozmiar promieniowy i dużą nośność.Nadaje się do części, których całkowity rozmiar promieniowy jest ograniczony.Znajduje również szerokie zastosowanie w sytuacji, gdy wał lub obudowa wykonuje ruch wahadłowy.Ogólnie rzecz biorąc, łożysko igiełkowe wytrzymuje tylko obciążenie promieniowe, a nie obciążenie osiowe.Gdy wał ma obciążenie osiowe, można go stosować w połączeniu z innymi łożyskami.Nie ogranicza to jednak osiowego przesunięcia wału lub obudowy.Ograniczająca prędkość obrotowa łożyska igiełkowego jest niższa.Przy dużej prędkości obrotowej maszyny głównej łożysko igiełkowe z koszykiem należy wybrać tak daleko, jak to możliwe.We współczuciu z innymi typami łożysk igiełkowych, w sytuacji tego samego rozmiaru promieniowego, łożysko igiełkowe ma dużą nośność i wysoką sztywność, ale ma wysoki moment tarcia.

Ten rodzaj łożyska ma wiele serii o różnej strukturze i rozmiarze.Wymaga się, aby twardość, dokładność obróbki i chropowatość powierzchni czopów wału i powierzchni tocznej obudowy zewnętrznej były takie same jak kołnierza łożyska.W przypadku igiełki klasy G2 średnica waha się w grupie w granicach 2µm.Z wyjątkiem łożysk igiełkowych z pełną liczbą wałeczków, mają one sztywne klatki, które mogą prawidłowo prowadzić równoległą linię osi igiełki.

Model RNA, NK Łożyska igiełkowe bez pierścienia wewnętrznego

Łożysko igiełkowe bez pierścienia wewnętrznego nadaje się do części, których rozmiar promieniowy jest ograniczony.Ze względu na brak pierścienia wewnętrznego, powierzchnia czopu wału, na którym jest on zamontowany, działa bezpośrednio jako powierzchnia toczna.Wymaga się, aby twardość powierzchni była nie mniejsza niż HRC60, a chropowatość powierzchni nie większa niż 0,63 µm.Łożyska tego typu nie ograniczają osiowego przesunięcia wału i obudowy oraz charakteryzują się wysoką graniczną prędkością obrotową.

Łożysko igiełkowe pełne z obrobionymi pierścieniami bez pierścienia wewnętrznego RNA, NK Dane techniczne:
