Szczegóły Produktu:
|
| Nazwa: | Uszczelnione łożysko igiełkowe | Materiał klatki: | Arkusz blachy |
|---|---|---|---|
| Materiał łożyska: | Stal łożyskowa | Rozwiązania uszczelniające: | Zapieczętowany |
| Część łożyskowa: | Łożysko bez pierścienia wewnętrznego | Liczba kołnierzy, pierścień zewnętrzny: | 2 |
| Liczba rzędów: | 1 | Smar: | Smar |
| Typ mocowania wału: | Naciśnij Dopasuj | Zakres temperatury: | -20 do 110°C |
| High Light: | BK1514 RS uszczelnione łożyska igiełkowe,smarowane łożysko kubkowe,promieniowe uszczelnione łożyska igiełkowe |
||

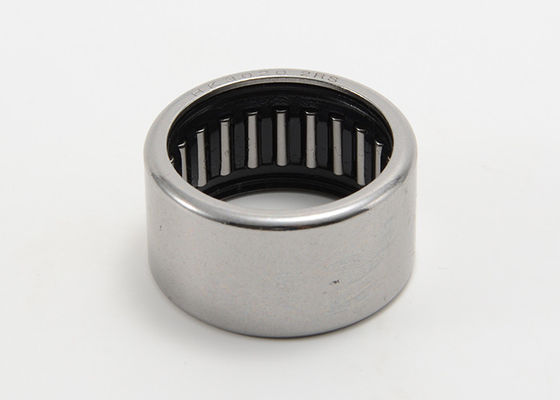

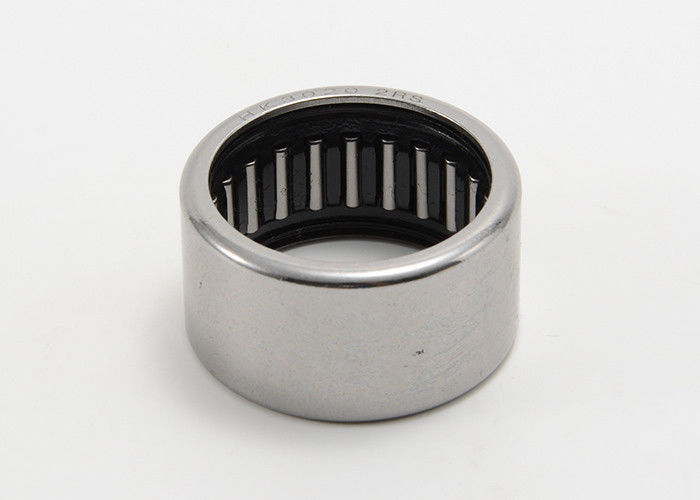

Uszczelnione łożysko igiełkowe z zamkniętym końcem BK1514 RS
Łożyska igiełkowe cienkościenne są zwykle stosowane w zastosowaniach, w których otwór oprawy nie może służyć jako bieżnia zespołu igiełkowego z koszykiem, ale gdzie wymagany jest bardzo zwarty i ekonomiczny układ łożysk.Dzięki dużej liczbie rolek łożyska te charakteryzują się dużą nośnością i sztywnością.Integralne uszczelnienie może znacznie wydłużyć żywotność łożyska, ponieważ zatrzymuje smar w łożyskach i zanieczyszczenia.Uszczelnione łożyska są dostarczane ze wstępnym wypełnieniem smarem.
Łożyska igiełkowe cienkościenne są zwykle stosowane w zastosowaniach, w których otwór oprawy nie może służyć jako bieżnia zespołu igiełkowego z koszykiem, ale gdzie wymagany jest bardzo zwarty i ekonomiczny układ łożysk.Dzięki dużej ilości rolek łożyska charakteryzują się dużą nośnością i sztywnością.Zamknięty koniec sprawia, że nadają się one do łożyskowania, w którym są umieszczone na końcu wału.Integralne uszczelnienie może znacznie wydłużyć żywotność łożyska, ponieważ zatrzymuje smar w łożyskach i zanieczyszczenia.Uszczelnione łożyska są dostarczane ze wstępnym wypełnieniem smarem.
Łożysko igiełkowe uszczelnione ciągnione HK ... 2RS, HK ... RS, BK ... RS Dane techniczne:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości | |||
| Aktualny kod | Fw | D | C | Dynamiczny | Statyczny | Olej | ||
| mm | g | mm | N | obr./min | ||||
| 8 | HK0810 RS | 2.9 | 8 | 12 | 10 | 2250 | 2100 | 19000 |
| HK0812 2RS | 3.5 | 8 | 12 | 12 | 2250 | 2100 | 19000 | |
| 9 | HK09X13X12 RS | 4 | 9 | 13 | 12 | 3800 | 4300 | 19000 |
| 10 | HK1012 RS | 4.2 | 10 | 14 | 12 | 4100 | 5000 | 19000 |
| HK1014 2RS | 5.2 | 10 | 14 | 14 | 4100 | 5000 | 15000 | |
| 12 | HK1214 RS | 10.7 | 12 | 18 | 14 | 6100 | 7000 | 15000 |
| HK1216 2RS | 11,5 | 12 | 18 | 16 | 6100 | 7000 | 12000 | |
| 13 | HK13X19X12 RS | 8.9 | 13 | 19 | 12 | 6800 | 7580 | 12000 |
| 14 | HK1414 RS | 12 | 14 | 20 | 14 | 6100 | 7500 | 13000 |
| HK1416 2RS | 14 | 14 | 20 | 16 | 6100 | 7500 | 11000 | |
| BK1414 RS | 14.1 | 14 | 20 | 14 | 6100 | 7500 | 11000 | |
| 15 | HK1514 RS | 12.6 | 15 | 21 | 14 | 6800 | 8800 | 11000 |
| HK1516 2RS | 14.3 | 15 | 21 | 16 | 6800 | 8800 | 10000 | |
| BK1514 RS | 14.4 | 15 | 21 | 14 | 6800 | 8800 | 10000 | |
| HK1518 RS | 16 | 15 | 21 | 18 | 9500 | 11400 | 10000 | |
| HK1520 2RS | 18 | 15 | 21 | 20 | 9500 | 11400 | 10000 | |
| 16 | HK1614 RS | 15.1 | 16 | 22 | 14 | 7200 | 9200 | 10000 |
| HK1616 2RS | 15.1 | 16 | 22 | 16 | 7200 | 9200 | 10000 | |
| BK1614 RS | 15.3 | 16 | 22 | 14 | 7200 | 9200 | 10000 | |
| HK1620 2RS | 16.8 | 16 | 22 | 20 | 9900 | 12300 | 10000 | |
| HK1625 2RS | 16 | 22 | 25 | 9900 | 12300 | 10000 | ||
| 17 | HK17X25X14 RS | 17.7 | 17 | 25 | 14 | 8000 | 9800 | 10000 |
| HK17X25X15,5 RS | 20 | 17 | 25 | 15,5 | 9320 | 10400 | 13000 | |
| HK17X25X18 RS | 23,5 | 17 | 25 | 18 | 10500 | 12600 | 13000 | |
| HK17X25X20 RS | 26.2 | 17 | 25 | 20 | 11600 | 13200 | 13000 | |
| 18 | HK1814 RS | 15.1 | 18 | 24 | 14 | 7800 | 9900 | 13000 |
| HK1816 2RS | 17 | 18 | 24 | 16 | 7800 | 9900 | 9200 | |
| 20 | HK201 2RS | 11.7 | 20 | 26 | 12 | 9500 | 11900 | 9200 |
| HK2016 2RS | 18.8 | 20 | 26 | 16 | 8000 | 10100 | 9000 | |
| HK2018 RS | 21.4 | 20 | 26 | 18 | 12700 | 20100 | 8200 | |
| HK2020 2RS | 23,5 | 20 | 26 | 20 | 12700 | 20100 | 7800 | |
| BK2018 RS | 24.4 | 20 | 26 | 18 | 12700 | 20100 | 7800 | |
| HK20X29X18 RS | 28,8 | 20 | 29 | 18 | 8700 | 9980 | 7800 | |
| 22 | HK2212 RS | 14 | 22 | 28 | 12 | 8310 | 10000 | 9000 |
| HK2214 RS | 18.3 | 22 | 28 | 14 | 9000 | 12400 | 7800 | |
| HK2216 2RS | 20.3 | 22 | 28 | 16 | 9000 | 12400 | 7800 | |
| HK2218 RS | 23,5 | 22 | 28 | 18 | 10400 | 20100 | 7800 | |
| HK2220 2RS | 25,5 | 22 | 28 | 20 | 10400 | 20100 | 7800 | |
| 25 | HK2516 2RS | 27,3 | 25 | 32 | 16 | 9800 | 13200 | 6900 |
| 25 | HK2518 RS | 31 | 25 | 32 | 18 | 13600 | 20000 | 6900 |
| HK2520 2RS | 33.1 | 25 | 32 | 20 | 13600 | 20000 | 6900 | |
| BK2518 RS | 35,3 | 25 | 32 | 18 | 13600 | 20000 | 6900 | |
| HK2524 2RS | 39,7 | 25 | 32 | 24 | 17900 | 30000 | 6900 | |
| HK2530 2RS | 47,3 | 25 | 32 | 30 | 24500 | 43000 | 6900 | |
| 28 | HK2820 2RS | 36,9 | 28 | 35 | 20 | 11400 | 22500 | 5300 |
| 30 | HK3016 2RS | 28,5 | 30 | 37 | 16 | 10100 | 16200 | 5300 |
| HK3018 RS | 36,6 | 30 | 37 | 18 | 16200 | 26000 | 5300 | |
| HK3020 2RS | 39.1 | 30 | 37 | 20 | 16200 | 26000 | 5300 | |
| HK3024 2RS | 49,7 | 30 | 37 | 24 | 21000 | 38500 | 5300 | |
| 35 | HK3516 2RS | 36,4 | 35 | 42 | 16 | 10100 | 20300 | 4900 |
| HK3518 RS | 37,4 | 35 | 42 | 18 | 16700 | 30500 | 4900 | |
| HK3520 2RS | 41.1 | 35 | 42 | 20 | 16700 | 30500 | 4900 | |
| 40 | HK4016 2RS | 41.2 | 40 | 47 | 16 | 11000 | 21300 | 4200 |
| HK4018 RS | 47,3 | 40 | 47 | 18 | 19000 | 30500 | 4200 | |
| HK4020 2RS | 50.2 | 40 | 47 | 20 | 19000 | 30500 | 4200 | |
| 45 | HK4518 RS | 54,2 | 45 | 52 | 18 | 20300 | 41000 | 3800 |
| HK4520 2RS | 57,4 | 45 | 52 | 20 | 20300 | 41000 | 3800 | |
| 50 | HK5022 RS | 77,2 | 50 | 58 | 24 | 30000 | 61000 | 3200 |
| HK5024 2RS | 84 | 50 | 58 | 24 | 30000 | 61000 | 3200 |
