Szczegóły Produktu:
|
| Nazwa: | Ciągnione łożysko igiełkowe z otwartym końcem | Materiał łożyska: | Stal łożyskowa |
|---|---|---|---|
| Podstawowy wygląd: | Otwarte końcówki | Rozwiązania uszczelniające: | Brak pieczęci |
| Rozmiar: | Seria calowa | elementy toczne: | Kompletny zestaw igieł igiełkowych |
| Klatka szybowa: | Bez klatki | Zakres rozmiarów: | Rozmiar Fw od 10 mm do 50 mm |
| Temperatura robocza: | -30°C do 120°C | Standard: | DIN 618-1/ISO 3245 |
| High Light: | łożyska igiełkowe ciągnione z otwartym końcem,łożyska igiełkowe ciągnione z pełnym uzupełnieniem,łożysko igiełkowe HN2520 |
||

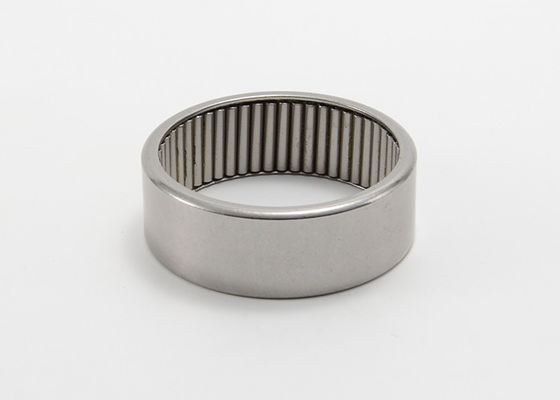

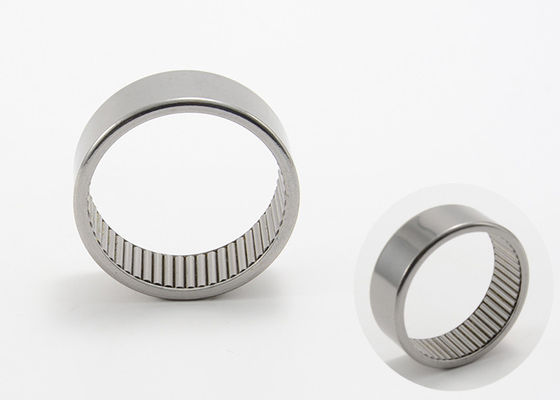

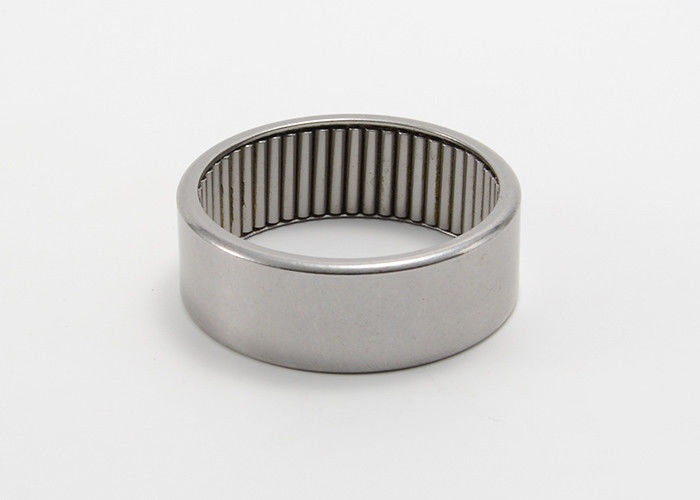

Ciągnione łożysko igiełkowe z pełnym zestawem rolek igiełkowych HN2520
Łożyska igiełkowe cienkościenne z otwartymi końcami iz zamkniętym końcem są łożyskami igiełkowymi o bardzo małej wysokości przekroju promieniowego.Składają się z cienkościennych, ciągnionych pierścieni zewnętrznych panewki oraz złożeń igiełek i koszyków, które razem tworzą kompletną jednostkę.Pierścienie zewnętrzne dopasowują się do dokładności wymiarowej i geometrycznej otworu oprawy.
Łożyska o podstawowej konstrukcji:
·aponownie dostępne otwarte (bez uszczelek) lub uszczelnione z jednej lub obu stron (Rozwiązania uszczelniające)
· są dostępne otwarte lub zamknięte (rozwiązania uszczelniające)
· nadają się do łożyskowań, w których są umieszczone na końcu wału
· akomodują niewielkie osiowe siły prowadzące, dzięki profilowanej konstrukcji ich zamkniętych kończyć się
· nadają się do bardzo dużych obciążeń promieniowych przy umiarkowanych prędkościach
· są dostępne tylko z otwartymi końcami i bez uszczelnień
Łożyska igiełkowe cienkościenne z pełną liczbą wałeczków są dostarczane ze specjalnym smarem, który zabezpiecza rolki podczas transportu.Zalecamy jednak ponowne nasmarowanie po zamontowaniu.
Łożysko igiełkowe z ciągnionym kubkiem Zestaw rolek igiełkowych z pełnym uzupełnieniem Typ HN Specyfikacja:
| Oznaczenie łożyska | Masa | Wymiary graniczne | r(min.) | Podstawowe obciążenie | Obciążenie graniczne zmęczenia | Ograniczenie prędkości | |||
| Fw | D | C | Kr | Kor | Kundel | Olej | |||
| g | mm | mm | N | obr./min | |||||
| HN1010 | 4.6 | 10 | 14 | 10 | 0,4 | 7200 | 11100 | 1540 | 10000 |
| HN1210 | 5.3 | 12 | 16 | 10 | 0,4 | 8000 | 13400 | 11850 | 8600 |
| HN1212 | 10,5 | 12 | 18 | 12 | 0,8 | 10200 | 15200 | 1950 | 8000 |
| HN1412 | 12 | 14 | 20 | 12 | 0,8 | 11000 | 17500 | 2260 | 7100 |
| HN1516 | 14 | 15 | 21 | 16 | 0,8 | 15400 | 27500 | 3600 | 6700 |
| HN1612 | 13 | 16 | 22 | 12 | 0,8 | 12000 | 20300 | 2600 | 6300 |
| HN1816 | 20 | 18 | 24 | 16 | 0,8 | 17000 | 32500 | 4250 | 5700 |
| HN2016 | 22 | 20 | 26 | 16 | 0,8 | 18100 | 36500 | 4750 | 5200 |
| HN2020 | 29,5 | 20 | 26 | 20 | 0,8 | 22400 | 48000 | 6600 | 5200 |
| HN2520 | 39,6 | 25 | 32 | 20 | 0,8 | 28000 | 59000 | 7900 | 4200 |
| HN2820 | 44 | 28 | 35 | 20 | 0,8 | 30000 | 67000 | 9000 | 3800 |
| HN3520 | 54 | 35 | 42 | 20 | 0,8 | 33500 | 83000 | 11100 | 3100 |
| HN4020 | 60,5 | 40 | 47 | 20 | 0,8 | 36000 | 95000 | 12700 | 2750 |
| HN4520 | 66 | 45 | 52 | 20 | 0,8 | 38500 | 108000 | 14500 | 2470 |
| HN4525 | 85 | 45 | 52 | 25 | 0,8 | 47000 | 139000 | 19500 | 2470 |
| HN5020 | 85,3 | 50 | 58 | 20 | 0,8 | 44500 | 119000 | 16200 | 2220 |
| HN5025 | 107 | 50 | 58 | 25 | 0,8 | 54000 | 152000 | 21700 | 2220 |
