Szczegóły Produktu:
|
| Nazwa: | Łożyska skorupowe Łożyska igiełkowe z cienkościennym trzpieniem | Materiał łożyska: | Stal łożyskowa |
|---|---|---|---|
| Podstawowy wygląd: | Projekt otwartych końcówek | Opieczętowanie: | Otwarty, bez pieczęci |
| Metryczne — cale: | Seria calowa | elementy toczne: | Pełne uzupełnienie Rolki igiełkowe Smar zachowany |
| Zakres rozmiarów: | Rozmiar Fw od 3 mm do 60 mm | Dostosowane: | Dostępne są standardowe lub dostosowane |
| Podkreślić: | Łożyska igiełkowe ciągnione smarem,łożyska igiełkowe ciągnione Łożyska igiełkowe Pełne uzupełnienie,łożyska igiełkowe typu skorupowego |
||

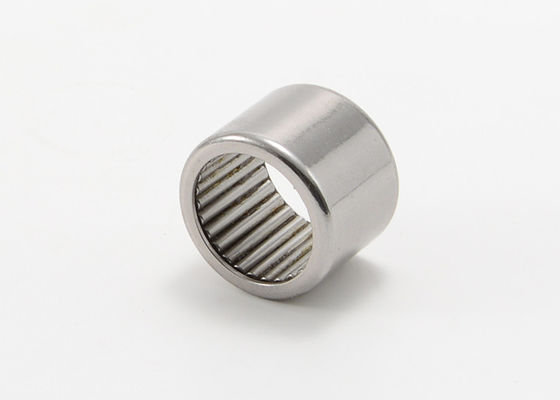

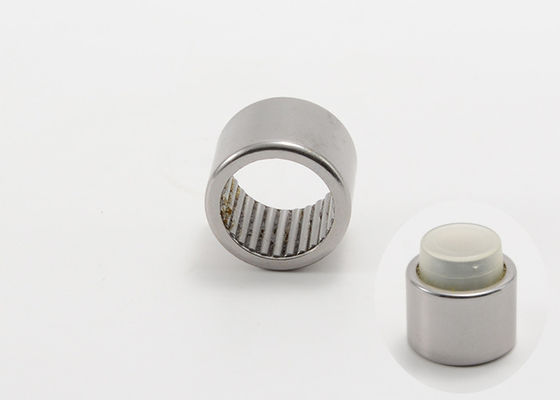

Łożyska panewkowe Łożyska igiełkowe z cienkościennym łożyskiem Pełna liczba elementów składowych Zatrzymany smar SN68
Łożyska igiełkowe cienkościenne mają głęboko tłoczony, cienkościenny pierścień zewnętrzny.Łożyska igiełkowe cienkościenne są zwykle stosowane w zastosowaniach, w których otwór oprawy nie może służyć jako bieżnia zespołu igiełkowego z koszykiem, ale gdzie wymagany jest bardzo zwarty i ekonomiczny układ łożysk.Łożyska te są montowane z ciasnym pasowaniem w obudowie.Umożliwia to proste i ekonomiczne zaprojektowanie otworu oprawy, ponieważ odsadzenia lub pierścienie osadcze nie są wymagane do osiowego ustalenia łożyska.
Tłoczona panewka z hartowanej stali oraz zespół igiełkowy i koszyk tych łożysk tworzą nierozłączną całość.
Łożyska skorupowe Łożyska igiełkowe z cienkościennym łożyskiem Pełny zestaw Zatrzymany smar Dane techniczne:
| Średnica wału. | Oznaczenie łożyska | Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości | |||
| Fw | D | C | Kr | Kor | Olej | ||
| mm | mm | N | obr./min | ||||
| 6.35 | SN45 | 6.350 | 11.112 | 7.938 | 4350 | 4900 | 10000 |
| 7.938 | SN55 | 7.938 | 12.700 | 7.938 | 5600 | 6200 | 8300 |
| SN56 | 7.938 | 12.700 | 9.525 | 6800 | 8000 | 8300 | |
| SN57 | 7.938 | 12.700 | 11.113 | 6200 | 5800 | 8300 | |
| 9.525 | SN65 | 9.525 | 14.288 | 7.938 | 6200 | 7400 | 7100 |
| SN66 | 9.525 | 14.288 | 9.525 | 5800 | 5300 | 7100 | |
| SN68 | 9.525 | 14.288 | 12.700 | 7700 | 7700 | 7100 | |
| 11.112 | SN76 | 11.112 | 15.875 | 9.525 | 7600 | 11000 | 6300 |
| SN78 | 11.112 | 15.875 | 12.700 | 9900 | 16000 | 6300 | |
| 12.7 | SN88 | 12.700 | 17.462 | 12.700 | 11800 | 18400 | 5600 |
| SN810 | 12.700 | 17.462 | 15.875 | 12900 | 23600 | 5600 | |
| SN812 | 12.700 | 17.462 | 19.050 | 15900 | 29500 | 5600 | |
| 15.875 | SN105 | 15.875 | 20.638 | 7.938 | 6400 | 6700 | 4550 |
| 17.462 | SN116 | 17.462 | 22.225 | 9.525 | 9300 | 17100 | 4200 |
| 19.05 | SN128 | 19.050 | 25.400 | 12.700 | 15000 | 25000 | 3750 |
| 22.225 | SN148 | 22.225 | 28.575 | 12.700 | 17400 | 31500 | 3250 |
| 28.575 | SN1816 | 28.575 | 34.925 | 25.400 | 36500 | 90000 | 2600 |
