Szczegóły Produktu:
|
| Nazwa: | Korbowody Zastosuj łożysko zespołu igiełkowego i koszyka | Kategoria: | Zespół wałka igiełkowego i koszyka |
|---|---|---|---|
| Rozwiązania uszczelniające: | Otwarty, bez pieczęci | Rozmiar: | Średnica wału od 8mm do 20mm |
| elementy toczne: | wałek igłowy | Materiał klatki: | Stal |
| Materiał wałka igłowego: | Jakość stali łożyskowej | Obróbka powierzchniowa: | Dostosowane |
| High Light: | Łożysko igiełkowe 8mm,korbowody montaż klatki igiełkowej,łożysko igiełkowe 20mm |
||

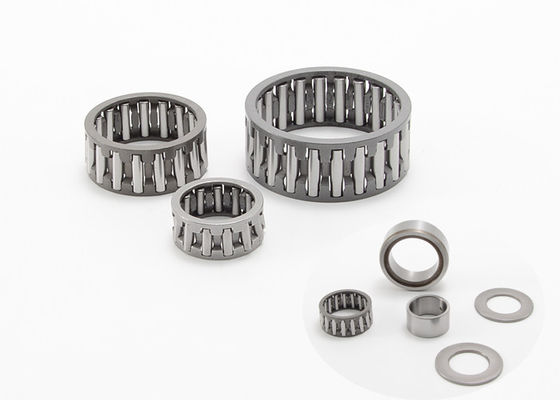

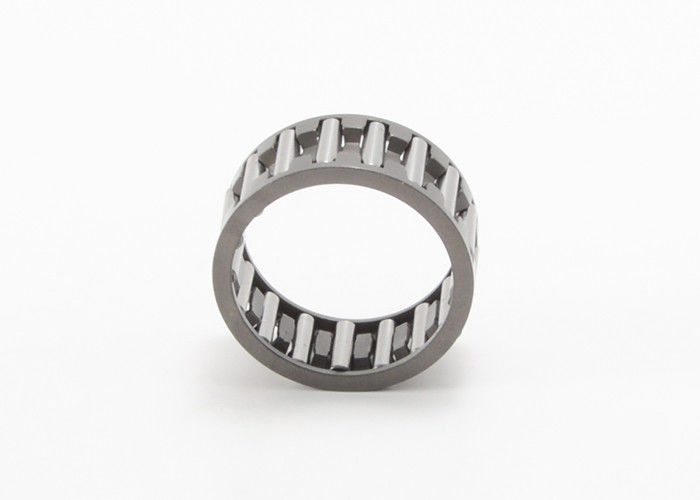

Pręty łączące Użyj łożyska zespołu igiełkowego i koszyka KBK10X14X12
Zespół igiełkowy i klatka z prętem jest używany głównie w silniku, sprężarce i innej prowadnicy korby.
Oznaczenie zespołu igiełkowego i koszyka z użyciem pręta składa się z litery i cyfry.Litera KZK oznacza zespół sworznia korbowego, a KBK oznacza zespół sworznia tłokowego.
Zespół igiełkowy i klatka do sworznia korbowego KZK dostosowuje klatkę typu M z niezawodną wydajnością.Ma specjalne wymagania.Powierzchnia klatki może być posrebrzana lub miedziowana.
Zespół igiełkowy i koszyk dla sworznia tłokowego KBK różni się od KZK (zewnętrzna prowadnica sworznia korbowego).Jest prowadzony wewnętrznie na sworzniu tłoka), zwiększając w ten sposób długość igły.
Korbowody Używają łożysk igiełkowych i koszyka Szczegóły łożyska:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | ||||
| Aktualny kod | Oryginalny kod | Fw | Ew | Pne | Dynamiczny | Statyczny | ||
| mm | g | mm | N | |||||
| 8 | KBK8X11X10 | 39241/8 | 1,85 | 8 | 11 | 10 | 3500 | 4000 |
| KBK8X12X10 | 29242/8 | 2 | 8 | 12 | 10 | 3700 | 4100 | |
| 9 | KBK9X12X11,5 | 2.4 | 9 | 12 | 11,5 | 4200 | 4800 | |
| KBK9X12X13 | 49241/9 | 2,75 | 9 | 12 | 13 | 4600 | 5800 | |
| KBK9X12X14 | 3.5 | 9 | 12 | 14 | 4700 | 5900 | ||
| KBK9X13X12 | 39242/9 | 4.1 | 9 | 13 | 12 | 5300 | 5700 | |
| KBK9X13X12,5 | 4.9 | 9 | 13 | 12,5 | 5300 | 5700 | ||
| KBK9X13X13 | 39242/9 | 5.1 | 9 | 13 | 13 | 5350 | 5600 | |
| 10 | KBK10X13X8 | 29241/10 | 2 | 10 | 13 | 8 | 4000 | 5000 |
| KBK10X13X10 | 39241/10 | 2.4 | 10 | 13 | 10 | 4200 | 5200 | |
| KBK10X13X14,5 | 59241/10 | 5.1 | 10 | 13 | 14,5 | 5400 | 6600 | |
| KBK10X13X16 | 5.7 | 10 | 13 | 16 | 6800 | 7700 | ||
| KBK10X14X10 | 29242/10 | 3.4 | 10 | 14 | 10 | 4400 | 4600 | |
| KBK10X14X11 | 4 | 10 | 14 | 11 | 5200 | 5700 | ||
| KBK10X14X12 | 4.5 | 10 | 14 | 12 | 5400 | 6000 | ||
| KBK10X14X12,5 | 4,85 | 10 | 14 | 12,5 | 5600 | 6200 | ||
| KBK10X14X13 | 39242/10 | 5.4 | 10 | 14 | 13 | 5600 | 6200 | |
| 11 | KBK11X15X17 | 5 | 11 | 15 | 17 | 5200 | 7000 | |
| 12 | KBK12X15X13 | 49241/12 | 4.6 | 12 | 15 | 13 | 5500 | 7300 |
| KBK12X15X14.3 | 5.4 | 12 | 15 | 14.3 | 5800 | 7700 | ||
| KBK12X15X15 | 59241/12 | 5.6 | 12 | 15 | 15 | 5900 | 7800 | |
| KBK12X15X16,5 | 6.2 | 12 | 15 | 16.6 | 6800 | 9900 | ||
| KBK12X15X17 | 69241/12 | 6.3 | 12 | 15 | 17 | 7000 | 10000 | |
| KBK12X15X17,5 | 6.5 | 12 | 15 | 17,5 | 7000 | 10000 | ||
| KBK12X16X13 | 39242/12 | 6.7 | 12 | 16 | 13 | 6300 | 7600 | |
| KBK12X16X15 | 149242/12KY | 7.9 | 12 | 16 | 15 | 7500 | 9000 | |
| KBK12X16X15,5 | 8.3 | 12 | 16 | 15,5 | 7600 | 10000 | ||
| KBK12X16X16 | 59241/12 | 8.5 | 12 | 16 | 16 | 7800 | 9300 | |
| KBK12X16X17 | 59242/12 | 9.2 | 12 | 16 | 17 | 7900 | 9400 | |
| KBK12X17X14 | 8 | 12 | 17 | 14 | 8000 | 9500 | ||
| KBK12X17X14.3 | 8.4 | 12 | 17 | 14.3 | 8000 | 9500 | ||
| KBK19X17X14.8 | 8.8 | 12 | 17 | 14.8 | 8300 | 9800 | ||
| 13 | KBK13X17X14,5 | 7.1 | 13 | 17 | 14,5 | 8300 | 10200 | |
| KBK13X17X17,5 | 8.6 | 13 | 17 | 17,5 | 9500 | 12100 | ||
| 14 | KBK14X18X10 | 29241/14 | 4.6 | 14 | 18 | 10 | 6260 | 7400 |
| KBK14X18X12 | 6.6 | 14 | 18 | 12 | 6380 | 7570 | ||
| KBK14X18X13 | 39241/14 | 7.6 | 14 | 18 | 13 | 7300 | 8700 | |
| KBK14X18X14 | 6.33 | 14 | 18 | 14 | 7400 | 8800 | ||
| KBK14X18X14,5 | 8 | 14 | 18 | 14,5 | 7400 | 8800 | ||
| 14 | KBK14X18X15 | 49241/14 | 8.3 | 14 | 18 | 15 | 7600 | 8990 |
| KBK14X18X16,5 | 9.6 | 14 | 18 | 16,5 | 8800 | 9700 | ||
| KBK14X18X17 | 59241/14 | 10.1 | 14 | 18 | 17 | 8900 | 9800 | |
| KBK14X18X20 | 69241/14 | 12 | 14 | 18 | 20 | 9000 | 10100 | |
| KBK14X18X21 | 13 | 14 | 18 | 21 | 10500 | 12400 | ||
| KBK14X19X22 | 14 | 14 | 18 | 22 | 11100 | 13100 | ||
| KBK14X18X17 | 49242/14K | 10.3 | 14 | 19 | 17 | 11100 | 13100 | |
| 15 | KBK15X19X10 | 29241/15Y | 5 | 15 | 19 | 10 | 6500 | 8600 |
| KBK15X19X18 | 11 | 15 | 19 | 18 | 9900 | 11300 | ||
| KBK15X19X19 | 12 | 15 | 19 | 19 | 10100 | 12800 | ||
| KBK15X19X20 | 69241/15 | 12.9 | 15 | 19 | 20 | 11300 | 15500 | |
| KBK15X20X24 | 18.6 | 15 | 20 | 24 | 14100 | 20000 | ||
| 16 | KBK16X20X19 | SZ-433 | 12 | 16 | 20 | 19 | 11700 | 16800 |
| KBK16X20X20 | 69241/16Y | 13.4 | 16 | 20 | 20 | 12900 | 17600 | |
| KBK16X20X21 | 14 | 16 | 20 | 21 | 12900 | 17600 | ||
| KBK16X20X22 | 15 | 16 | 20 | 22 | 13000 | 18700 | ||
| KBK16X21X19 | 59242/16 | 16 | 16 | 21 | 19 | 13000 | 18700 | |
| 17,5 | KBK17.5X22X16 | 9.3 | 17,5 | 22 | 16 | 11000 | 16300 | |
| 18 | KBK18X22X22 | 16,9 | 18 | 22 | 22 | 11500 | 17700 | |
| KBK18X22X23,5 | 18 | 18 | 22 | 23,5 | 11900 | 19000 | ||
| KBK18X22X24 | 18.4 | 18 | 22 | 24 | 12000 | 20000 | ||
| KBK18X22X25 | 19.1 | 18 | 22 | 25 | 12700 | 20100 | ||
| KBK18X23X21 | 18 | 18 | 23 | 21 | 9900 | 10100 | ||
| KBK18X23X23 | 69242/18 | 20 | 18 | 23 | 23 | 10500 | 12000 | |
| KBK18X24X20 | 49243/18 | 20 | 18 | 24 | 20 | 20000 | 25000 | |
| 20 | KBK20X24X30 | 22.1 | 20 | 24 | 30 | 14900 | 25500 | |
| KBK20X25X22 | 19,5 | 20 | 25 | 22 | 15200 | 22300 | ||
| KBK20X25X25 | 23 | 20 | 25 | 25 | 17100 | 24000 |
