Szczegóły Produktu:
|
| Nazwa: | Łożysko igiełkowe promieniowe do dużych obciążeń | Typ łożyska igiełkowego: | Łożyska igiełkowe wyścigowe obrabiane maszynowo bez pierścienia wewnętrznego |
|---|---|---|---|
| Materiał łożyska: | 52100 Stal łożyskowa | Załącznik: | Otwarty, bez pieczęci |
| Ustalacz (klatka): | Tak, z klatką | Liczba rzędów rolek: | jeden rząd |
| elementy toczne: | Precyzyjne rolki igiełkowe z prowadnicą koszyka | Typ otworu smarowego: | Pierścieniowy rowek i otwór do smarowania |
| Inne funkcje: | 2 Rib Outer Ring | Pierścień zewnętrzny z 2 żebrami | Steel Cage | Stalowa K | Dostosowane: | Dostępne są standardowe lub dostosowane |
| High Light: | 52100 wytrzymałe łożysko igiełkowe,promieniowe łożyska walcowe jednorzędowe,promieniowe łożyska walcowe MR 22 N |
||

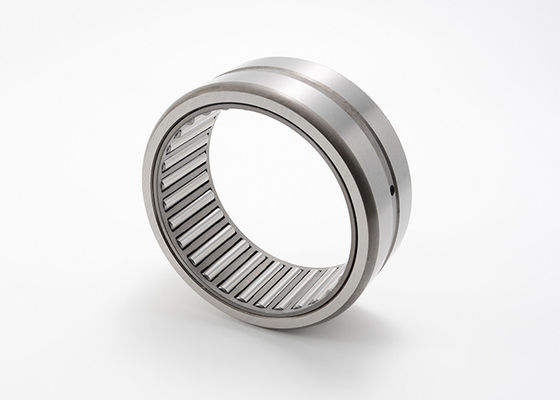

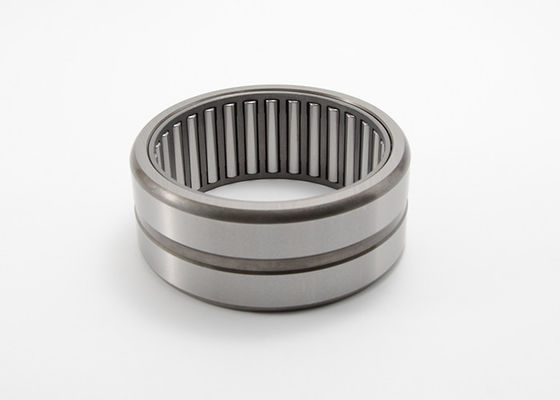

Łożysko igiełkowe promieniowe o dużej wytrzymałości Bez pierścienia wewnętrznego Wąska szerokość MR 22 N
Niezamontowany zespół łożyskowy składający się z hartowanej na wskroś precyzyjnej bieżni i bieżni zewnętrznych z pełnymi lub oddzielnymi (koszykowymi) elementami tocznymi igiełkowymi.W zależności od tego, czy może jeździć po ziemi, czy na rolkach i jest dostępny z kilkoma opcjami uszczelnień.Łożyska igiełkowe bieżni obrabianej maszynowo zapewniają rozwiązanie przeciwcierne podczas podtrzymywania obracających się wałów z obciążeniami promieniowymi.
Łożysko igiełkowe promieniowe o dużej wytrzymałości Bez pierścienia wewnętrznego Wąska szerokość Szczegóły serii MR:
|
Kod łożyska |
Pierścień wewnętrzny |
B | D | W | W1 | H | R | ||
| +.0000 | Toł. | +.0000 | Toł. |
+.000 -0,005 |
+.000 -0,005 |
średnica otworu | Maks. | ||
| MR 10 N | MI 6 N | 0,3750 | -.0004 | 1.1250 | -.0005 | 0,750 | 0,760 | 5/64 | 0,025 |
| MR 10 N | MI 7 N | .4375 | -.0004 | 1.1250 | -.0005 | 0,750 | 0,760 | 5/64 | 0,025 |
| MR 10 | MI 6 | 0,3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | 5/64 | 0,025 |
| MR 12 N | MI 8 N | .5000 | -.0004 | 1.2500 | -.0005 | 0,750 | 0,760 | 5/64 | 0,040 |
| MR 12 N | MI 9 N | .5625 | -.0004 | 1.2500 | -.0005 | 0,750 | 0,760 | 5/64 | 0,040 |
| MR 12 | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 |
| MR 14 N | MI 10 N | .6250 | -.0004 | 1,3750 | -.0005 | 0,750 | 0,760 | 5/64 | 0,040 |
| MR 14 N | MI 11 N | .6875 | -.0004 | 1,3750 | -.0005 | 0,750 | 0,760 | 5/64 | 0,040 |
| MR 14 | MI 10 | .6250 | -.0004 | 1,3750 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 |
| MR 16 N | MI 12 N | .7500 | -.0004 | 1.5000 | -.0005 | 0,750 | 0,760 | 5/64 | 0,040 |
| MR 16 N | MI 13 N | .8125 | -.0004 | 1.5000 | -.0005 | 0,750 | 0,760 | 5/64 | 0,040 |
| MR 16 | MI 12 | .7500 | -.0004 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 |
| MR 16 | MI 13 | .8125 | -.0004 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 |
| MR 18 N | MI 14 N | .8750 | -.0005 | 1.6250 | -.0005 | 1.000 | 1.010 | 3/32 | 0,040 |
| MR 18 N | MI 15 N | .9375 | -.0005 | 1.6250 | -.0005 | 1.000 | 1.010 | 3/32 | 0,040 |
| MR 18 | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MR 18 | MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MR 20 N | MI 16 N | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.000 | 1.010 | 3/32 | 0,040 |
| MR 20 | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MR 22 N | MI 18 N | 1.1250 | -.0005 | 1,8750 | -.0005 | 1.000 | 1.010 | 3/32 | 0,040 |
| MR 22 | MI 17 | 1,0625 | -.0005 | 1,8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MR 22 | MI 18 | 1.1250 | -.0005 | 1,8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MR 24 N | MI 20N | 1.2500 | -.0005 | 2,0625 | -.0006 | 1.000 | 1.010 | 3/32 | 0,060 |
| MR 24 | MI 19 | 1.1875 | -.0005 | 2,0625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 24 | MI 20 | 1.2500 | -.0005 | 2,0625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 26 N | MI 21 N | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.000 | 1.010 | 3/32 | 0,060 |
| MR 26 | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 26 | MI 22 4S | 1,3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 28 N | MI 24 N | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.000 | 1.010 | 3/32 | 0,060 |
| MR 28 | MI 22 | 1,3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 28 | MI 23 | 1,4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 28 | MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 30 | MI 25 4S | 1,5625 | -.0005 | 2,4375 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 31 | MI 26 2S | 1.6250 | -.0005 | 2.5000 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 32 N | MI 26 N | 1.6250 | -.0005 | 2,5625 | -.0006 | 1.000 | 1.010 | 3/32 | 0,060 |
| MR 32 | MI 25 | 1,5625 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 32 | MI 26 | 1.6250 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 32 | MI 27 | 1,6875 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 36 N | MI 28 N | 1.7500 | -.0005 | 3.0000 | -.0006 | 1500 | 1.510 | 1/8 | 0,060 |
| MR 36 | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 0,060 |
| MR 36 | MI 30 | 1,8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 0,060 |
| MR 40 N | MI 32 N | 2.0000 | -.0005 | 3.2500 | -.0008 | 1500 | 1.510 | 1/8 | 0,080 |
| MR 40 | MI 31 | 1,9375 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
| MR 40 | MI 32 | 2.0000 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
| MR 40 | MI 34 | 2.1250 | -.0005 | 3.2500 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
|
Kod łożyska |
PIERŚCIEŃ WEWNĘTRZNY |
ŚREDNICA WAŁU | Podstawowe obciążenie | ||||
| OBRÓĆ.WAŁ | Toł. | WAŁ STATYSTYCZNY | Toł. | STA. | DYN. | ||
| MR 10 N | MI 6 N | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| MR 10 N | MI 7 N | .4380 | -.0005 | .4372 | -.0005 | 4300 | 4320 |
| MR 10 | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 6500 | 5930 |
| MR12 N | MI 8 N | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| MR 12 N | MI 9 N | .5630 | -.0005 | .5623 | -.0005 | 5400 | 4990 |
| MR 12 | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 8100 | 6830 |
| MR 14 N | MI 10 N | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| MR 14 N | MI 11 N | .6880 | -.0005 | .6872 | -.0005 | 6000 | 5280 |
| MR 14 | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 9000 | 7240 |
| MR 16 N | MI 12 N | .7505 | -.0005 | .7497 | -.0005 | 7100 | 5840 |
| MR 16 N | MI 13 N | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 |
| MR 16 | MI 12 | .7505 | -.0005 | .7497 | -.0005 | 10600 | 8000 |
| MR 16 | MI 13 | .8129 | -.0005 | .8121 | -.0005 | 10600 | 8000 |
| MR 18 N | MI 14 N | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MR 18 N | MI 15 N | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 |
| MR 18 | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 16300 | 10900 |
| MR 18 | MI 15 | .9379 | -.0005 | .9371 | -.0005 | 16300 | 10900 |
| MR 20 N | MI 16 N | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| MR 20 | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 17500 | 11300 |
| MR 22 N | MI 18 N | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 |
| MR 22 | MI 17 | 1,0630 | -.0005 | 1.0621 | -.0005 | 19700 | 12100 |
| MR 22 | MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 19700 | 12100 |
| MR 24 N | MI 20 N | 1.2505 | -.0005 | 1,2496 | -.0005 | 15500 | 10300 |
| MR 24 | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 20800 | 13000 |
| MR 24 | MI 20 | 1.2505 | -.0005 | 1,2496 | -.0005 | 20800 | 13000 |
| MR 26 N | MI 21 N | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 1060 |
| MR 26 | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 22100 | 13300 |
| MR 26 | MI 22 4S | 1,3755 | -.0005 | 1,3746 | -.0005 | 22100 | 13300 |
| MR 28 N | MI 24 N | 1.5005 | -.0005 | 1,4996 | -.0005 | 18100 | 11200 |
| MR 28 | MI 22 | 1,3755 | -.0005 | 1,3746 | -.0005 | 24400 | 14100 |
| MR 28 | MI 23 | 1,4380 | -.0005 | 1.4371 | -.0005 | 24400 | 14100 |
| MR 28 | MI 24 | 1.5005 | -.0005 | 1,4996 | -.0005 | 24400 | 14400 |
| MR 30 | MI 25 4S | 1,5630 | -.0005 | 1,5621 | -.0005 | 25600 | 14400 |
| MR 31 | MI 26 2S | 1,6255 | -.0005 | 1.6246 | -.0005 | 22400 | 12400 |
| MR 32 N | MI 26 N | 1,6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 |
| MR 32 | MI 25 | 1,5630 | -.0005 | 1,5621 | -.0005 | 27900 | 15200 |
| MR 32 | MI 26 | 1,6255 | -.0005 | 1.6246 | -.0005 | 27900 | 15200 |
| MR 32 | MI 27 | 1,6880 | -.0005 | 1,6871 | -.0005 | 27900 | 15200 |
| MR 36 N | MI 28 N | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MR 36 | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 47400 | 26000 |
| MR 36 | MI 30 | 1,8755 | -.0005 | 1,8746 | -.0005 | 47400 | 26000 |
| MR 40 N | MI 32 N | 2.0005 | -.0005 | 1,9996 | -.0005 | 42900 | 23400 |
| MR 40 | MI 31 | 1,9380 | -.0005 | 1.9371 | -.0005 | 52100 | 27200 |
| MR 40 | MI 32 | 2.0005 | -.0005 | 1,9996 | -.0005 | 52100 | 27200 |
| MR 40 | MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 52100 | 27200 |
