Szczegóły Produktu:
|
| Nazwa: | Łożyska igiełkowe o dużej wytrzymałości | Typ łożyska igiełkowego: | Łożyska igiełkowe obrabiane maszynowo z pierścieniem zewnętrznym - bez pierścienia wewnętrznego |
|---|---|---|---|
| Liczba rzędów rolek: | Jeden rząd | Materiał uszczelnienia: | Niezapieczętowane |
| Ustalacz (klatka): | TAK | elementy toczne: | Igły precyzyjne z prowadzeniem klatkowym |
| Cal — metryczny: | Cal | Materiał łożyska: | Jakość stali łożyskowej |
| Inne funkcje: | Pierścieniowy rowek smarowy | Dostosowane: | Dostępne są standardowe lub dostosowane |
| High Light: | Nieuszczelnione łożysko igiełkowe otwarte,łożysko igiełkowe do dużych obciążeń,łożysko igiełkowe MR 48 |
||

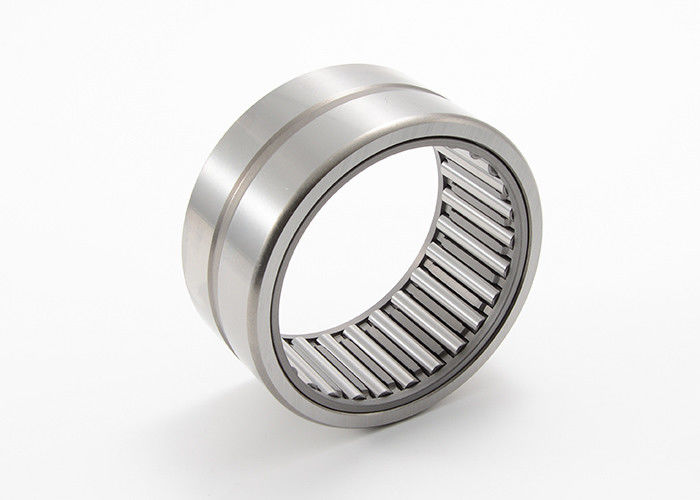

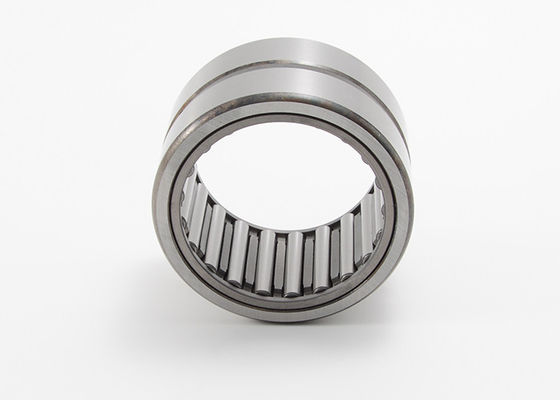

Łożyska igiełkowe do dużych obciążeń, bez pierścienia wewnętrznego, typ otwarty, rozmiar calowy
Łożyska igiełkowe do dużych obciążeń to rodzaj łożysk tocznych, które wykorzystują koszyk lub element ustalający do oddzielania i prowadzenia igiełek.Łożyska te są przeznaczone do przenoszenia dużych obciążeń promieniowych przy zwartej i lekkiej konstrukcji.
Igiełki w tych łożyskach mają znacznie cieńszą średnicę w porównaniu do zewnętrznej średnicy łożysk.Taka konstrukcja pozwala na większą powierzchnię styku między rolkami a bieżnią, umożliwiając im podtrzymywanie dużych obciążeń przy zachowaniu niewielkiej powierzchni podstawy.
Koszyk lub ustalacz w łożyskach igiełkowych Heavy Duty Cage spełnia kilka ważnych funkcji.Utrzymuje odpowiedni odstęp między igiełkami, zapewniając równomierne rozłożenie obciążenia i zmniejszając tarcie między rolkami.Klatka działa również jako prowadnica, zapobiegając przekrzywianiu się rolek lub nadmiernemu stykaniu się ze sobą.
Łożyska te są powszechnie stosowane w różnych zastosowaniach w różnych gałęziach przemysłu.Nadają się szczególnie do zastosowań, w których przestrzeń jest ograniczona i wymagana jest duża nośność.Niektóre typowe zastosowania obejmują przekładnie samochodowe, elektronarzędzia, maszyny drukarskie, maszyny tekstylne i sprzęt rolniczy.
Cechy i zalety:
Obrobiona Rasa Zewnętrzna
Wybierając łożyska igiełkowe z koszem do dużych obciążeń, należy wziąć pod uwagę takie czynniki, jak wymagana nośność, warunki pracy, prędkość i konkretne wymiary potrzebne do danego zastosowania.
Zapraszamy do kontaktu z nami, nasi technicy i inżynierowie chętnie przedstawią szczegółowe specyfikacje i wytyczne, które pomogą wybrać najbardziej odpowiednie łożysko do Twoich wymagań.
Wyścigowe łożyska igiełkowe do dużych obciążeń, seria MR Dane techniczne:
|
Kod łożyska |
Pierścień wewnętrzny |
B | D | W | W1 | H | R | ||
| +.0000 | Toł. | +.0000 | Toł. |
+.000 -0,005 |
+.000 -0,005 |
średnica otworu | Maks. | ||
| MR 44 N | MI 36 N | 2.2500 | -.0006 | 3.5000 | -.0008 | 1500 | 1.510 | 1/8 | 0,080 |
| MR 44 | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
| MR 44 | MI 36 | 2.2500 | -.0006 | 3.5000 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
| MR 48 N | MI 40 N | 2.5000 | -.0006 | 3.7500 | -.0008 | 1500 | 1.510 | 1/8 | 0,080 |
| MR 48 | MI 38 | 2,3750 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
| MR 48 | MI 39 | 2,4375 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
| MR 48 | MI 40 | 2.5000 | -.0006 | 3.7500 | -.0008 | 1.750 | 1.760 | 1/8 | 0,080 |
| MR 52 | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0008 | 1.750 | 1.760 | 3/16 | 0,080 |
| MR 52 | MI 44 | 2.7500 | -.0006 | 4.2500 | -.0008 | 1.750 | 1.760 | 3/16 | 0,080 |
| MR 56 N | MI 48 N | 3.0000 | -.0006 | 4.5000 | -.0008 | 1.750 | 1.760 | 3/16 | 0,080 |
| MR 56 | MI 46 | 2,8750 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 3/16 | 0,080 |
| MR 56 | MI 47 | 2,9375 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 3/16 | 0,080 |
| MR 56 | MI 48 | 3.0000 | -.0006 | 4.5000 | -.0008 | 2.000 | 2.010 | 3/16 | 0,080 |
| MR 60 | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0008 | 2.000 | 2.010 | 3/16 | 0,100 |
| MR 60 | MI 52 | 3.2500 | -.0006 | 4.7500 | -.0008 | 2.000 | 2.010 | 3/16 | 0,100 |
| MR 64 | MI 54 | 3,3750 | -.0008 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 |
| MR 64 | MI 56 | 3.5000 | -.0008 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 |
| MR 68 | MI 58 | 3,6250 | -.0008 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 |
| MR 68 | MI 60 | 3.7500 | -.0008 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 |
| MR 72 | MI 62 | 3,8750 | -.0008 | 6.0000 | -.0010 | 2.250 | 2.260 | 3/16 | 0,100 |
| MR 80 | MI 64 | 4.0000 | -.0008 | 6.5000 | -.0010 | 2.250 | 2.260 | 3/16 | 0,100 |
| MR 80 | MI 68 | 4.2500 | -.0008 | 6.5000 | -.0010 | 2.250 | 2.260 | 3/16 | 0,100 |
| MR 88 N | MI 72 N | 4.5000 | -.0008 | 7.0000 | -.0010 | 2500 | 2.515 | 3/16 | 0,100 |
| MR 88 | MI 72 | 4.5000 | -.0008 | 7.0000 | -.0010 | 3.000 | 3.015 | 3/16 | 0,100 |
| MR 96 N | MI 80 N | 5.0000 | -.0010 | 7.5000 | -.0012 | 2500 | 2.515 | 1/4 | 0,120 |
| MR 96 | MI 80 | 5.0000 | -.0010 | 7.5000 | -.0012 | 3.000 | 3.015 | 1/4 | 0,120 |
| MR 104 N | MI 88 N | 5.5000 | -.0010 | 8.0000 | -.0012 | 2500 | 2.515 | 1/4 | 0,120 |
| MR 104 | MI 88 | 5.5000 | -.0010 | 8.0000 | -.0012 | 3.000 | 3.015 | 1/4 | 0,120 |
| MR 116 | MI 96 | 6.0000 | -.0010 | 9.1250 | -.0012 | 3.000 | 3.015 | 1/4 | 0,120 |
| MR 124 | MI 104 | 6.5000 | -.0010 | 9.6250 | -.0012 | 3.000 | 3.015 | 1/4 | 0,120 |
| MR 132 | MI 112 | 7.0000 | -.0010 | 10.1250 | -.0012 | 3.000 | 3.015 | 1/4 | 0,120 |
| MR 140 | MI 120 | 7.5000 | -.0012 | 10.6250 | -.0014 | 3.000 | 3.015 | 1/4 | .160 |
| MR 148 | MI 128 | 8.0000 | -.0012 | 11.1250 | -.0014 | 3.000 | 3.015 | 1/4 | .160 |
|
Kod łożyska |
Pierścień wewnętrzny |
Średnica wału. | Podstawowe obciążenie | ||||
| Obróć.Wał | Toł. | Stan.Wał | Toł. | STA. | DYN. | ||
| MR 44 N | MI 36 N | 2.2508 | -.0008 | 2,2497 | -.0008 | 46700 | 24500 |
| MR 44 | MI 35 | 2.1883 | -.0008 | 2.1872 | -.0008 | 56700 | 28400 |
| MR 44 | MI 36 | 2.2508 | -.0008 | 2,2497 | -.0008 | 56700 | 28400 |
| MR 48 N | MI 40 N | 2.5008 | -.0008 | 2.4997 | -.0008 | 52300 | 26100 |
| MR 48 | MI 38 | 2,3758 | -.0008 | 2,3747 | -.0008 | 63400 | 30300 |
| MR 48 | MI 39 | 2,4383 | -.0008 | 2.4372 | -.0008 | 63400 | 30300 |
| MR 48 | MI 40 | 2.5008 | -.0008 | 2.4997 | -.0008 | 63400 | 30300 |
| MR 52 | MI 42 | 2.6258 | -.0008 | 2,6247 | -.0008 | 64400 | 29900 |
| MR 52 | MI 44 | 2.7508 | -.0008 | 2,7497 | -.0008 | 64400 | 29900 |
| MR 56 N | MI 48 N | 3.0008 | -.0008 | 2,9997 | -.0008 | 71600 | 31300 |
| MR 56 | MI 46 | 2,8758 | -.0008 | 2,8747 | -.0008 | 83500 | 35900 |
| MR 56 | MI 47 | 2,9383 | -.0008 | 2,9372 | -.0008 | 83500 | 35900 |
| MR 56 | MI 48 | 3.0008 | -.0008 | 2,9997 | -.0008 | 83500 | 35900 |
| MR 60 | MI 50 | 3,1260 | -.0010 | 3.1246 | -.0010 | 87100 | 36500 |
| MR 60 | MI 52 | 3.2510 | -.0010 | 3,2496 | -.0010 | 87100 | 36500 |
| MR 64 | MI 54 | 3,3758 | -.0010 | 3,3746 | -.0010 | 93800 | 38000 |
| MR-64 | MI 56 | 3.5008 | -.0010 | 3,4996 | -.0010 | 93800 | 38000 |
| MR 68 | MI 58 | 3,6258 | -.0010 | 3,6246 | -.0010 | 101000 | 39500 |
| MR 68 | MI 60 | 3.7508 | -.0010 | 3,7496 | -.0010 | 101000 | 39500 |
| MR 72 | MI 62 | 3,8758 | -.0010 | 3,8746 | -.0010 | 130000 | 60300 |
| MR 80 | MI 64 | 4.0008 | -.0010 | 3,9996 | -.0010 | 148000 | 64600 |
| MR 80 | MI 68 | 4.2508 | -.0010 | 4,2496 | -.0010 | 148000 | 64600 |
| MR 88 N | MI 72 N | 4.5008 | -.0010 | 4,4996 | -.0010 | 169800 | 70200 |
| MR 88 | MI 72 | 4.5008 | -.0010 | 4,4996 | -.0010 | 220000 | 85700 |
| MR 96 N | MI 80 N | 5.0010 | -.0010 | 4,9995 | -.0010 | 177000 | 71000 |
| MR 96 | MI 80 | 5.0010 | -.0010 | 4,9995 | -.0010 | 228000 | 86600 |
| MR 104 N | MI 88 N | 5.5010 | -.0010 | 5,4995 | -.0010 | 183000 | 71700 |
| MR 104 | MI 88 | 5.5010 | -.0010 | 5,4995 | -.0010 | 237000 | 87500 |
| MR 116 | MI 96 | 6.0012 | -.0012 | 5,9995 | -.0012 | 234000 | 95200 |
| MR 124 | MI 104 | 6.5012 | -.0012 | 6,4995 | -.0012 | 252000 | 99100 |
| MR 132 | MI 112 | 7.0012 | -.0012 | 6,9995 | -.0012 | 270000 | 103000 |
| MR 140 | MI 120 | 7.5010 | -.0012 | 7,4995 | -.0012 | 280000 | 104000 |
| MR 148 | MI 128 | 8.0010 | -.0012 | 7,9995 | -.0012 | 292000 | 108000 |
