Szczegóły Produktu:
|
| Nazwa: | Obrabiane maszynowo łożysko igiełkowe | Typ łożyska igiełkowego: | Wyścig maszynowy z opcjonalnym odłączanym pierścieniem wewnętrznym |
|---|---|---|---|
| Liczba rzędów rolek: | jeden rząd | Rodzaj uszczelnienia: | Uszczelniona, gumowa warga po obu stronach |
| Materiał łożyska: | Stal łożyskowa jakości 52100 | Materiał klatki: | Stal |
| Cal — metryczny: | Cal | elementy toczne: | Igły precyzyjne z prowadzeniem klatkowym |
| Zakres temperatury pracy: | -20 do 250 ° F | Dostosowane: | Dostępne są standardowe lub dostosowane |
| High Light: | Łożysko wałeczkowe w klatce MR 22 SS,łożysko wałeczkowe w klatce 52100,łożyska igiełkowe o dużej prędkości Wyścig maszynowy |
||

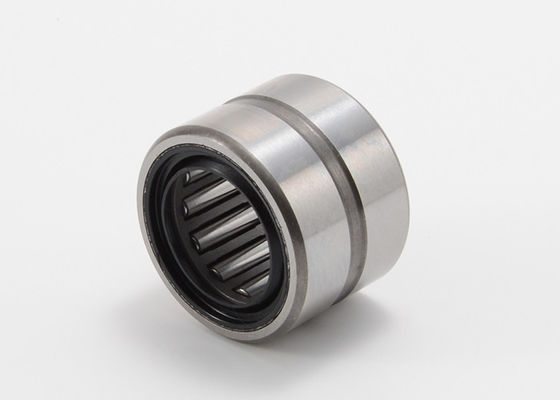

Łożysko igiełkowe MR 22 SS obrabiane maszynowo w klatce i uszczelnione po obu stronach

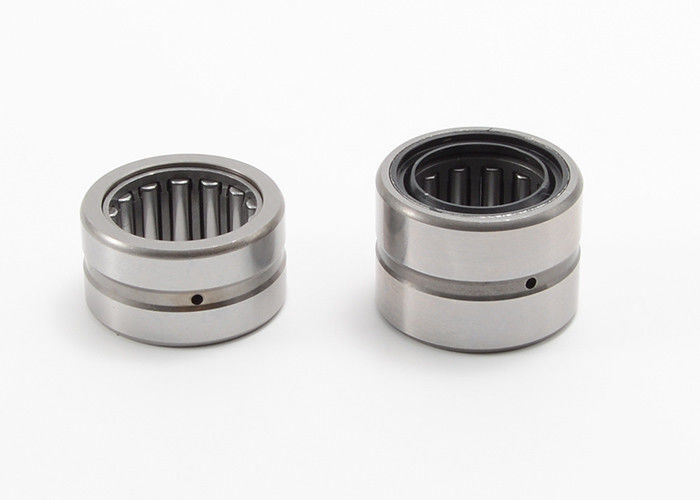

Łożyska igiełkowe bieżni obrabianej maszynowo są produkowane ze stali łożyskowej wysokiej jakości i są dostępne z wieloma konfiguracjami uszczelnień.Łożyska igiełkowe mają rowek smarowy z promieniowymi otworami na pierścieniu wewnętrznym i zewnętrznym do dosmarowywania przez obudowę lub wał.Dostępne są niestandardowe projekty, smary i dopasowanie średnicowe.
Kluczowe cechy:
Obrabiane maszynowo łożysko igiełkowe z koszykiem, uszczelnione po obu stronach Dane techniczne:
| Kod łożyska | Pierścień wewnętrzny | B | D | W | W1 | H | R | ||
| +.0000 | Toł. | +.0000 | Toł. |
+.000 -0,005 |
+.000 -0,005 |
średnica otworu | Maks. | ||
| MR 10 SS | MI 6 | 0,3750 | -.0004 | 1.1250 | -.0005 | 1.000 | 1.010 | 5/64 | 0,025 |
| MR 12 SS | MI 8 | .5000 | -.0004 | 1.2500 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 |
| MR 14 SS | MI 10 | .6250 | -.0004 | 1,3750 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 |
| MR 16 SS | MI 12 | .7500 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 |
| MI 13 | .8125 | -.0005 | 1.5000 | -.0005 | 1.000 | 1.010 | 5/64 | 0,040 | |
| MR 18 SS | MI 14 | .8750 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MI 15 | .9375 | -.0005 | 1.6250 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 | |
| MR 20 SS | MI 16 | 1.0000 | -.0005 | 1.7500 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MR 22 SS | MI 17 | 1,0625 | -.0005 | 1,8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 |
| MI 18 | 1.1250 | -.0005 | 1,8750 | -.0005 | 1.250 | 1.260 | 3/32 | 0,040 | |
| MR 24 SS | MI 19 | 1.1875 | -.0005 | 2,0625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MI 20 | 1.2500 | -.0005 | 2,0625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 | |
| MR 26 SS | MI 21 | 1.3125 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MI 22 4S | 1,3750 | -.0005 | 2.1875 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 | |
| MR 28 SS | MI 22 | 1,3750 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MI 23 | 1,4375 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 | |
| MI 24 | 1.5000 | -.0005 | 2.3125 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 | |
| MR 30 SS | MI 25 4S | 1,5625 | -.0005 | 2,4375 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MR 32 SS | MI 25 | 1,5625 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 |
| MI 26 | 1.6250 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 | |
| MI 27 | 1,6875 | -.0005 | 2,5625 | -.0006 | 1.250 | 1.260 | 3/32 | 0,060 | |
| MR 36 SS | MI 28 | 1.7500 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 0,060 |
| MI 30 | 1,8750 | -.0005 | 3.0000 | -.0006 | 1.750 | 1.760 | 1/8 | 0,060 | |
| MR 40 SS | MI 31 | 1,9375 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | 0,080 |
| MI 32 | 2.0000 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | 0,080 | |
| MI 34 | 2.1250 | -.0005 | 3.2500 | -.0006 | 1.750 | 1.760 | 1/8 | 0,080 | |
| MR 44 SS | MI 35 | 2.1875 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | 0,080 |
| MI 36 | 2.2500 | -.0006 | 3.5000 | -.0080 | 1.750 | 1.760 | 1/8 | 0,080 | |
| MR 48 SS | MI 38 | 2,3750 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | 0,080 |
| MI 39 | 2,4375 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | 0,080 | |
| MI 40 | 2.5000 | -.0006 | 3.7500 | -.0080 | 1.750 | 1.760 | 1/8 | 0,080 | |
| MR 52 SS | MI 42 | 2.6250 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | 0,080 |
| MI 44 | 2.7500 | -.0006 | 4.2500 | -.0080 | 1.750 | 1.760 | 3/16 | 0,080 | |
| MR 56 SS | MI 46 | 2,8750 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | 0,080 |
| MI 47 | 2,9375 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | 0,080 | |
| MI 48 | 3.0000 | -.0006 | 4.5000 | -.0080 | 2.000 | 2.010 | 3/16 | 0,080 | |
| MR 60 SS | MI 50 | 3.1250 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | 0,100 |
| MI 52 | 3.2500 | -.0006 | 4.7500 | -.0080 | 2.000 | 2.010 | 3/16 | 0,100 | |
| MR 64 SS | MI 54 | 3,3750 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 |
| MI 56 | 3.5000 | -.0080 | 5.0000 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 | |
| MR 68 SS | MI 58 | 3,6250 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 |
| MI 60 | 3.7500 | -.0080 | 5.2500 | -.0010 | 2.000 | 2.010 | 3/16 | 0,100 |
| Kod łożyska | PIERŚCIEŃ WEWNĘTRZNY | ŚREDNICA WAŁU | Podstawowe obciążenie | ||||
| OBRÓĆ.WAŁ | Toł. | WAŁ STATYSTYCZNY | Toł. | STA.(funty) | DYN.(funty) | ||
| MR 10 SS | MI 6 | .3755 | -.0005 | .3747 | -.0005 | 4300 | 4320 |
| MR 12 SS | MI 8 | .5005 | -.0005 | .4997 | -.0005 | 5400 | 4990 |
| MR 14 SS | MI 10 | .6255 | -.0005 | .6247 | -.0005 | 6000 | 5280 |
| MR 16 SS | MI 12 | .7505 | -.0005 | .7490 | -.0005 | 7100 | 5840 |
| MI 13 | .8129 | -.0005 | .8121 | -.0005 | 7100 | 5840 | |
| MR 18 SS | MI 14 | .8754 | -.0005 | .8746 | -.0005 | 12200 | 8720 |
| MI 15 | .9379 | -.0005 | .9371 | -.0005 | 12200 | 8720 | |
| MR 20 SS | MI 16 | 1.0004 | -.0005 | .9996 | -.0005 | 13100 | 9020 |
| MR 22 SS | MI 17 | 1,0630 | -.0005 | 1.0621 | -.0005 | 14700 | 9640 |
| MI 18 | 1.1255 | -.0005 | 1.1246 | -.0005 | 14700 | 9640 | |
| MR 24 SS | MI 19 | 1.1880 | -.0005 | 1.1871 | -.0005 | 15500 | 10300 |
| MI 20 | 1.2505 | -.0005 | 1,2496 | -.0005 | 15500 | 10300 | |
| MR 26 SS | MI 21 | 1.3130 | -.0005 | 1.3121 | -.0005 | 16400 | 10600 |
| MI 22 4S | 1,3755 | -.0005 | 1,3746 | -.0005 | 16400 | 10600 | |
| MR 28 SS | MI 22 | 1,3755 | -.0005 | 1,3746 | -.0005 | 18100 | 11200 |
| MI 23 | 1,4380 | -.0005 | 1.4371 | -.0005 | 18100 | 11200 | |
| MI 24 | 1.5005 | -.0005 | 1,4996 | -.0005 | 18100 | 11200 | |
| MR 30 SS | MI 25 4S | 1,5630 | -.0005 | 1,5621 | -.0005 | 19000 | 11400 |
| MR 32 SS | MI 25 | 1,5630 | -.0005 | 1,5621 | -.0005 | 20700 | 12000 |
| MI 26 | 1,6255 | -.0005 | 1.6246 | -.0005 | 20700 | 12000 | |
| MI 27 | 1,6880 | -.0005 | 1,6871 | -.0005 | 20700 | 12000 | |
| MR 36 SS | MI 28 | 1.7505 | -.0005 | 1.7496 | -.0005 | 39100 | 22400 |
| MI 30 | 1,8755 | -.0005 | 1,8746 | -.0005 | 39100 | 22400 | |
| MR 40 SS | MI 31 | 1,9380 | -.0005 | 1.9371 | -.0005 | 42900 | 23400 |
| MI 32 | 2.0005 | -.0005 | 1,9996 | -.0005 | 42900 | 23400 | |
| MI 34 | 2.1258 | -.0005 | 2.1247 | -.0005 | 42900 | 23400 | |
| MR 44 SS | MI 35 | 2.1883 | -.0080 | 2.1872 | -.0080 | 46700 | 24500 |
| MI 36 | 2.2508 | -.0080 | 2,2497 | -.0080 | 46700 | 24500 | |
| MR 48 SS | MI 38 | 2,3758 | -.0080 | 2,3747 | -.0080 | 52300 | 26100 |
| MI 39 | 2,4383 | -.0080 | 2.4372 | -.0080 | 52300 | 26100 | |
| MI 40 | 2.5008 | -.0080 | 2.4997 | -.0080 | 52300 | 26100 | |
| MR 52 SS | MI 42 | 2.6258 | -.0080 | 2,6247 | -.0080 | 54300 | 25100 |
| MI 44 | 2.7508 | -.0080 | 2,7497 | -.0080 | 54300 | 25100 | |
| MR 56 SS | MI 46 | 2,8758 | -.0080 | 2,8747 | -.0080 | 71600 | 31300 |
| MI 47 | 2,9383 | -.0080 | 2,9372 | -.0080 | 71600 | 31300 | |
| MI 48 | 3.0008 | -.0080 | 2,9997 | -.0080 | 71600 | 31300 | |
| MR 60 SS | MI 50 | 3,1260 | -.0080 | 3.1246 | -.0080 | 74700 | 31600 |
| MI 52 | 3.2510 | -.0080 | 3,2496 | -.0080 | 74700 | 31600 | |
| MR 64 SS | MI 54 | 3,3758 | -.0010 | 3,3746 | -.0010 | 80400 | 32800 |
| MI 56 | 3.5008 | -.0010 | 3,4996 | -.0010 | 80400 | 32800 | |
| MR 68 SS | MI 58 | 3,6258 | -.0010 | 3,6246 | -.0010 | 86200 | 34000 |
| MI 60 | 3.7508 | -.0010 | 3,7496 | -.0010 | 86200 | 34000 | |
