Szczegóły Produktu:
|
| Nazwa: | Łożysko igiełkowe obrabiane maszynowo | Typ łożyska igiełkowego: | Łożyska igiełkowe bez żeber i pierścienia wewnętrznego |
|---|---|---|---|
| Seria: | RNAO | System miar: | Metryczny |
| Typ zamknięcia: | Otwarty, bez pieczęci | Liczba wierszy: | Dostępny jest pojedynczy rząd / podwójny rząd |
| Materiał łożyska: | Stal chromowa 100Cr6, GCr15, AISI 52100 | Materiał klatki: | Poliamid 66 / Stalowy koszyk |
| elementy toczne: | Wałek igłowy z klatką | Kołnierze: | Bez kołnierza |
| Typ otworu smarowego: | Rowek i otwór do smarowania | Zakres temperatury pracy: | -20 do +120°C |
| High Light: | RNAO16X24X13 obrabiane łożysko igiełkowe,obrabiane łożysko igiełkowe bez żeber,łożysko igiełkowe bez pierścienia wewnętrznego |
||

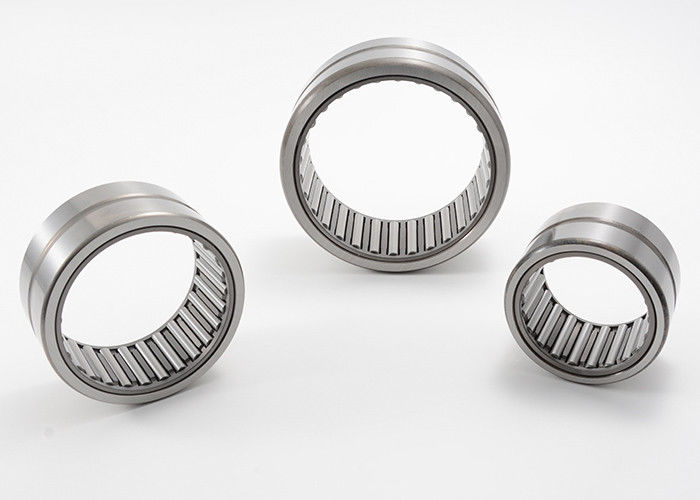

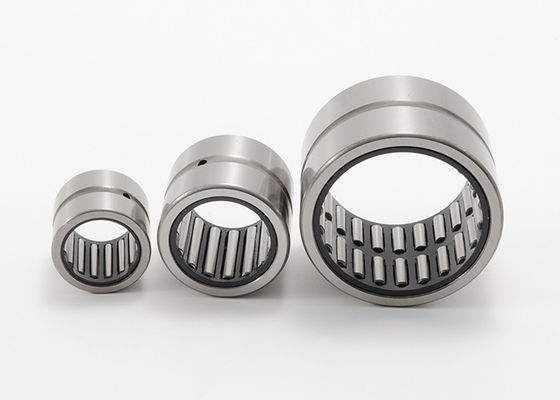

Łożysko igiełkowe RNAO16X24X13 obrabiane maszynowo bez żeber i pierścienia wewnętrznego
Łożyska igiełkowe są stosowane, gdy nośność lub dokładność ciągnionych łożysk igiełkowych z otwartymi końcami nie jest już wystarczająca, a wysoka nośność łożysk walcowych nie jest jeszcze wymagana.
Łożyska igiełkowe stawiają mniejsze wymagania co do dokładności wymiarowej, dokładności geometrycznej i twardości sąsiedniej konstrukcji niż łożyska igiełkowe z końcami otwartymi i zamkniętymi.
Standardowe łożyska to:
łożyska igiełkowe z żeberkami, z pierścieniem wewnętrznym lub bez
łożyska igiełkowe bez żeber, z pierścieniem wewnętrznym lub bez.
Łożyska bez pierścienia wewnętrznego doskonale nadają się do łożyskowań o szczególnie zwartych wymiarach promieniowych, jeśli bieżnia wału może być hartowana i szlifowana.
Łożyska z pierścieniem wewnętrznym są stosowane, jeśli wał nie może być skonfigurowany jako bieżnia łożyska tocznego.
Łożyska igiełkowe serii RNAO, bez żeber, bez pierścienia wewnętrznego
Dane techniczne:
| Typ łożyska igiełkowego | Łożysko obrobione maszynowo bez pierścienia wewnętrznego |
| Typ zamknięcia | otwarty |
| Zakres temperatury pracy | -20 do +120°C |
| Materiał klatki | Poliamid 66 / Stalowy koszyk |
| Liczba wierszy elementów | Dostępny jest pojedynczy rząd / podwójny rząd |
| Typ otworu smarowego | Rowek i otwór do smarowania |
Łożysko igiełkowe obrabiane maszynowo bez żeber, bez pierścienia wewnętrznego Seria RNAO Dane techniczne:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości | |||
| FW | D | C | Dynamiczny | Statyczny | Olej | |||
| mm | g | mm | N | obr./min | ||||
| 5 | RNAO5X10X8 | 2.8 | 5 | 10 | 8 | 2050 | 1720 | 27800 |
| 6 | RNAO6X13X8-TV | 6 | 6 | 13 | 8 | 2300 | 1880 | 30000 |
| RNAO6X12X8-TV | 6 | 6 | 12 | 8 | 2600 | 2280 | 32000 | |
| 7 | RNAO7X14X8-TV | 5 | 7 | 14 | 8 | 2250 | 1950 | 31000 |
| RNAO7X14X8 | 7 | 7 | 14 | 8 | 2850 | 2650 | 31000 | |
| 8 | RNAO8X15X10-TV | 7.8 | 8 | 15 | 10 | 3050 | 3920 | 28000 |
| RNAO8X19X9 | 8 | 19 | 9 | |||||
| 10 | RNAO10X 17X10-TV | 9.1 | 10 | 17 | 10 | 3960 | 4500 | 20000 |
| 12 | RNAO12X19X13,5-TV | 14 | 12 | 19 | 13,5 | 5400 | 7500 | 22000 |
| RNAO12X22X12-TV | 17,9 | 12 | 22 | 12 | 8950 | 8000 | 23000 | |
| 15 | RNAO15X 23X13 | 18,5 | 15 | 23 | 13 | 6500 | 8900 | 21100 |
| 16 | RNAO16X24X13 | 19.8 | 16 | 24 | 13 | 6200 | 8400 | 21100 |
| RNAO16X 24X20 | 29,7 | 16 | 24 | 20 | 10200 | 14800 | 21100 | |
| RNAO16X28X12 | 29,7 | 16 | 28 | 12 | 9500 | 10500 | 18000 | |
| 17 | RNAO17X25X13 | 21 | 17 | 25 | 13 | 9400 | 11600 | 18000 |
| RNAO17X35X10 | 17 | 35 | 10 | |||||
| 18 | RNAO18X30X24 | 65 | 18 | 30 | 24 | 12100 | 16500 | 17600 |
| RNAO18X30X24K | 69 | 18 | 30 | 24 | 21900 | 30000 | 20000 | |
| 20 | RNAO20X28X13 | 24,5 | 20 | 28 | 13 | 7800 | 9600 | 16000 |
| RNAO20X28X26 | 48.1 | 20 | 28 | 26 | 10080 | 20500 | 16000 | |
| RNAO20X32X12 | 36,6 | 20 | 32 | 12 | 10100 | 14100 | 16000 | |
| 21 | RNAO21X29X30 | 21 | 29 | 30 | ||||
| 22 | RNAO22X35X16 | 58 | 22 | 35 | 16 | 10000 | 15500 | 16000 |
| RNAO22X30X13 | 27 | 22 | 30 | 13 | 10400 | 15900 | 14000 | |
| RNAO22X30X26 | 22 | 30 | 26 | |||||
| 25 | RNAO25X35X17 | 49 | 25 | 35 | 17 | 10900 | 22000 | 15020 |
| RNAO25X35X26 | 67,8 | 25 | 35 | 26 | 12400 | 25000 | 15020 | |
| RNAO25X37X16 | 59,2 | 25 | 37 | 16 | 15000 | 20900 | 12000 | |
| RNAO25X37X32 | 108 | 25 | 37 | 32 | 25000 | 38900 | 12000 | |
| RNAO25X35X16 | 25 | 35 | 16 | |||||
| 26 | RNAO26X39X13 | 59 | 26 | 39 | 13 | 87600 | 10200 | 15000 |
| 28 | RNAO28X40X16 | 28 | 40 | 16 | ||||
| 30 | RNAO30X40X17 | 59 | 30 | 40 | 17 | 12600 | 24000 | 10500 |
| RNAO30X40X26 | 92 | 30 | 40 | 26 | 16000 | 32000 | 10500 | |
| RNAO30X42X16 | 49,9 | 30 | 42 | 16 | 13000 | 23200 | 10500 | |
| RNAO30X42X32 | 126 | 30 | 42 | 32 | 29500 | 47000 | 10500 | |
| 35 | RNAO35X45X13 | 50 | 35 | 45 | 13 | 10200 | 22000 | 10000 |
| RNAO35X45X17 | 60 | 35 | 45 | 17 | 17800 | 24500 | 10000 | |
| RNAO35X45X26 | 88 | 35 | 45 | 26 | 20500 | 40000 | 10000 | |
| 35 | RNAO35X47X16 | 75 | 35 | 47 | 16 | 20400 | 31500 | 10000 |
| RNAO35X47X18 | 86 | 35 | 47 | 18 | 22500 | 35000 | 10000 | |
| ▲RNAO35X47X32 | 149 | 35 | 47 | 32 | 32000 | 55000 | 10000 | |
| RNAO35X47X17 | 35 | 47 | 17 | |||||
| 37 | RNAO37X52X18 | 115 | 37 | 52 | 18 | 18900 | 35500 | 8800 |
| RNAO37X47X13 | 37 | 47 | 13 | |||||
| 40 | RNAO40X50X17 | 72 | 40 | 50 | 17 | 15400 | 29880 | 8800 |
| ▲RNAO40X50X34 | 151 | 40 | 50 | 34 | 25100 | 57200 | 11000 | |
| RNAO40X55X20 | 144 | 40 | 55 | 20 | 26300 | 46100 | 10000 | |
| ▲RNAO40X55X40 | 268 | 40 | 55 | 40 | 54700 | 87000 | 10000 | |
| 42 | RNAO42X57X20 | 132 | 42 | 57 | 20 | 26700 | 43700 | 10000 |
| 45 | RNAO45X55X17 | 82,5 | 45 | 55 | 17 | 18000 | 36000 | 9000 |
| ▲RNAO45X 62X40 | 368 | 45 | 62 | 40 | 42200 | 85050 | 9000 | |
| 50 | RNAO50X62X20 | 140 | 50 | 62 | 20 | 20600 | 46860 | 7500 |
| RNAO50X65X20 | 162 | 50 | 65 | 20 | 23200 | 40540 | 7000 | |
| ▲RNAO50X65X40 | 321 | 50 | 65 | 40 | 39000 | 80600 | 7000 | |
| 55 | RNAO55X68X20 | 157 | 55 | 68 | 20 | 22400 | 52000 | 6500 |
| 60 | RNAO60X78X20 | 253 | 60 | 78 | 20 | 28500 | 65300 | 5500 |
| ▲RNAO60X78X40 | 368 | 60 | 78 | 40 | 45000 | 99000 | 5500 | |
| 65 | RNAO65X85X30 | 394 | 65 | 85 | 30 | 37000 | 99000 | 4900 |
| ▲RNAO65X85X60 | 464 | 65 | 85 | 60 | 57000 | 123000 | 6500 | |
| 70 | RNAO70X90X30 | 488 | 70 | 90 | 20 | 40000 | 105000 | 5100 |
| ▲RNAO70X90X60 | 70 | 90 | 60 | |||||
| 75 | RNAO75X95X60 | 75 | 95 | 60 | ||||
| 80 | RNAO80X100X30 | 527 | 80 | 100 | 30 | 52000 | 139000 | 4900 |
| ▲RNAO80X95X56 | 80 | 95 | 56 | 52000 | 139000 | 4800 | ||
| RNAO80X100X60 | 80 | 100 | 60 | |||||
| 85 | RNAO85X105X25 | 449 | 85 | 105 | 25 | 48600 | 106000 | 4900 |
| 90 | RNAO90X105X26 | 323 | 90 | 105 | 26 | 42500 | 129000 | 4900 |
| RNAO90X110X30 | 600 | 90 | 110 | 30 | 58000 | 129000 | 4900 | |
| 100 | RNAO100X120X30 | 671 | 100 | 120 | 30 | 58100 | 152000 | 4900 |
| 130 | RNAO130X150X24 | 130 | 150 | 24 | 50000 | 158000 | 3100 |
Uwaga: ▲ podwójny rząd
