Szczegóły Produktu:
|
| Nazwa: | Łożysko igiełkowe z pełną liczbą wałeczków | Materiał łożyska: | Stal stopowa chromowana 100Cr6 |
|---|---|---|---|
| Liczba wierszy: | Jeden rząd | W klatce: | Pełne uzupełnienie, bez klatki |
| Cal — metryczny: | Metryczny | elementy toczne: | Wałek igłowy z pełnym uzupełnieniem |
| Rodzaj uszczelnienia: | Otwarty, bez pieczęci | Smarowanie: | Smar |
| Z Wewnętrznym Pierścieniem: | TAK | Dostosowane: | Dostępne są standardowe lub dostosowane |
| High Light: | Łożyska igiełkowe z pełnym uzupełnieniem ze stali chromowanej,łożyska igiełkowe z pełnym uzupełnieniem 100cr6,łożysko igiełkowe NAV4904 z pierścieniem wewnętrznym |
||

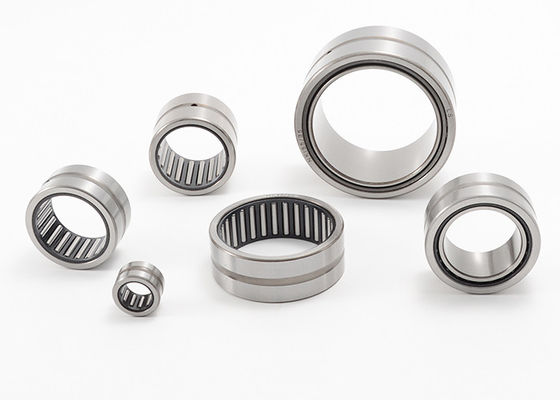

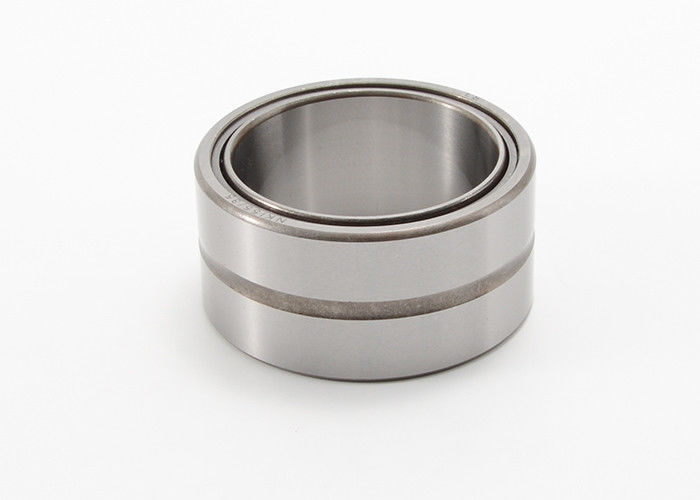

Łożysko igiełkowe z pełnym wypełnieniem ze stali chromowanej z pierścieniem wewnętrznym NAV4904
Jeśli chodzi o łożysko igiełkowe z pełną liczbą wałeczków z pierścieniem wewnętrznym, pierścień zewnętrzny ma otwór olejowy.Olej smarowy może być doprowadzany przez otwór olejowy.Zewnętrzny pierścień ma podwójne ramiona.Jeśli chodzi o łożysko igiełkowe z pełną liczbą wałeczków bez pierścienia wewnętrznego, ponieważ pierścień wewnętrzny nie ma ramienia i klatki, można odpowiednio zamontować pierścień wewnętrzny, pierścień zewnętrzny i kompletny zestaw igieł.Nadaje się do części, których rozmiar promieniowy jest ograniczony.Wyposażona w nią powierzchnia czopu wału działa bezpośrednio jako powierzchnia toczna.Wymaga się, aby twardość powierzchni była nie mniejsza niż HRC60, chropowatość powierzchni nie większa niż 0,63 μm.
Ten rodzaj łożyska z pełną liczbą wałeczków, z pierścieniem wewnętrznym lub bez pierścienia wewnętrznego, nie ogranicza osiowego przesunięcia wału i obudowy.
Łożyska igiełkowe z pełną liczbą wałeczków igiełkowych z pełną liczbą wałeczków są dostarczane ze specjalnym smarem, który zabezpiecza rolki podczas transportu.Zalecamy jednak ponowne nasmarowanie po zamontowaniu.
Pełne łożysko igiełkowe z pierścieniem wewnętrznym Dane techniczne:
|
Wał Średnica |
Oznaczenie łożyska |
Masa Około |
Wymiary graniczne | Podstawowe obciążenie | Ograniczenie prędkości | ||||
| Aktualny kod | Oryginalny kod | D | D | C | Dynamiczny | Statyczny | Olej | ||
| mm | G | mm | N | obr./min | |||||
| 15 | NAV4902 | 4074902E | 15 | 28 | 13 | ||||
| NAV4002 | 4074102 | 76 | 15 | 32 | 17 | 10800 | 29800 | 4500 | |
| 74802 | 100 | 15 | 36 | 24,5 | 8900 | 11200 | 4400 | ||
| 17 | NAV4903 | 4074903E | 17 | 30 | 13 | ||||
| NAV4003 | 4074103 | 98 | 17 | 35 | 18 | 12000 | 17000 | 3400 | |
| 74703 | 126 | 17 | 35 | 24,5 | 8700 | 10800 | 4200 | ||
| 20 | NAV4904 | 4074904E | 20 | 37 | 17 | ||||
| NAV4004 | 4074104 | 175 | 20 | 42 | 22 | 14500 | 29600 | 3000 | |
| NAV203620.5 | 20 | 36 | 20,5 | ||||||
| NAV204 | 20 | 47 | 14 | ||||||
| 24 | NAV24668.1 | 24 | 66 | 8.1 | |||||
| 25 | NAV4905 | 4074905E | 25 | 42 | 17 | ||||
| NAV4005 | 4074105 | 201 | 25 | 47 | 22 | ||||
| NAV205 | 25 | 52 | 15 | 23000 | 34600 | 2600 | |||
| 30 | NAV4906 | 4074906E | 30 | 47 | 17 | ||||
| NAV4006 | 4074106 | 311 | 30 | 55 | 25 | 25800 | 46900 | 2000 | |
| 35 | NAV4907 | 4074907E | 35 | 55 | 20 | ||||
| NAV4007 | 4074107 | 418 | 35 | 62 | 27 | 33000 | 59900 | 1800 | |
| 40 | NAV4908 | 4074908E | 40 | 62 | 22 | ||||
| NAV4008 | 4074108 | 498 | 40 | 68 | 28 | 35900 | 67000 | 1700 | |
| 45 | NAV4909 | 4074909E | 45 | 68 | 22 | ||||
| NAV4009 | 4074109 | 637 | 45 | 75 | 30 | 41000 | 74000 | 1500 | |
| 50 | NAV4910 | 4074910E | 50 | 72 | 22 | ||||
| NAV4010 | 4074110 | 702 | 50 | 80 | 30 | 42800 | 88900 | 1400 | |
| 55 | NAV4911 | 4074911 | 1030 | 55 | 90 | 35 | 48900 | 109000 | 1300 |
| 60 | NAV4912 | 4074912E | 60 | 85 | 25 | ||||
| NAV4012 | 4074112 | 1125 | 60 | 95 | 35 | 50700 | 116000 | 1100 | |
| 65 | NAV4013 | 4074113 | 1200 | 65 | 100 | 35 | 59800 | 126000 | 1000 |
| 70 | NAV4914 | 4074914E | 70 | 100 | 30 | ||||
| NAV4014 | 4074114 | 1700 | 70 | 110 | 40 | 72400 | 155000 | 950 | |
| 75 | NAV4015 | 4074115 | 1810 | 75 | 115 | 40 | 72800 | 180000 | 900 |
| 80 | NAV4916 | 4074916E | 80 | 110 | 30 | ||||
| NAV4016 | 4074116 | 2470 | 80 | 125 | 45 | 76000 | 195000 | 850 | |
| 85 | NAV4017 | 4074117 | 2580 | 85 | 130 | 45 | 74000 | 192000 | 800 |
| 90 | NAV4918 | 4074918E | 1507 | 90 | 125 | 35 | |||
| 95 | NAV4919 | 4074919E | 1537 | 95 | 130 | 35 | |||
| 100 | NAV4920 | 4074920E | 2240 | 100 | 140 | 40 | |||
| 160 | NAV4832 | 4074832 | 160 | 200 | 40 | ||||
| 190 | NAV190 × 245 × 42 | 190 | 245 | 42 | |||||
