Szczegóły Produktu:
|
| Nazwa: | Kombinowane łożysko igiełkowe / kulkowe skośne | Typ łożyska: | Łożysko rolkowe |
|---|---|---|---|
| Zdolność do obciążenia osiowego: | Jednokierunkowy | Materiał łożyska: | Stal łożyskowa 100Cr6, GCr15, AISI 52100 |
| Cal — metryczny: | Rozmiary metryczne | Wewnętrzny luz promieniowy: | Z klatką |
| Element toczny (część oporowa): | kulki | Część oporowa: | Z klatką |
| Klasa tolerancji: | ABEC 1 | ABEC 1 | ISO P0 ISO P0 | Kompatybilny typ smaru: | Smar |

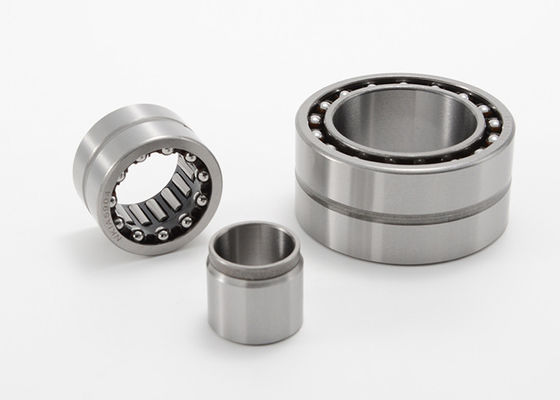

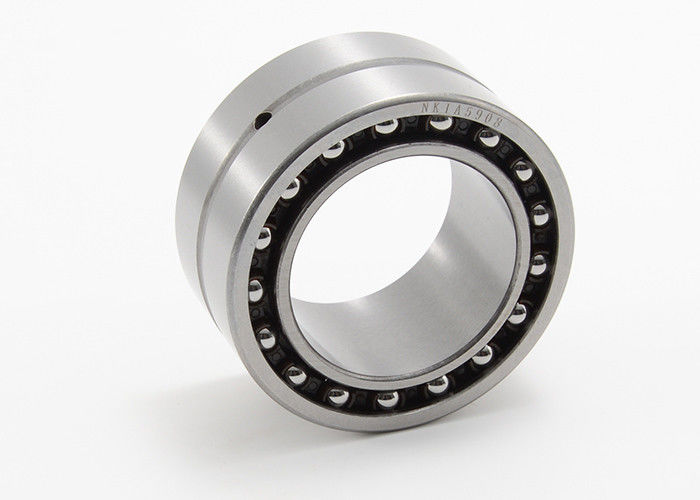

Kombinowane łożysko igiełkowe i kulkowe skośne do obciążeń osiowych NKIA5910
Kombinowane łożysko igiełkowe / kulkowe skośne do obciążeń osiowych w jednym kierunku, seria NKIA
Łożyska te składają się z promieniowego łożyska igiełkowego połączonego z łożyskiem kulkowym skośnym.Razem mogą przenosić zarówno duże obciążenia promieniowe, jak i lekkie obciążenia osiowe w jednym kierunku.Ponadto mogą pracować z dużymi prędkościami.Ich niewielka wysokość przekroju poprzecznego sprawia, że łożyska te szczególnie nadają się do zastosowań, w których inne rodzaje łożysk ustalających zajmują zbyt dużo miejsca.
Kombinowane łożysko igiełkowe / kulkowe skośne Specyfikacje serii NKIA:
| Numer części łożyska | Wał d mm |
OD D mm |
Szerokość B mm |
Waga g |
Dyn. Czapka. Promieniowy N |
Stan. Czapka. Promieniowy N |
Dyn. Czapka. Osiowy N |
Stan. Czapka. Osiowy N |
Ograniczenie prędkości obr./min |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
12 15 17 20 22 |
24 28 30 37 39 |
16 18 18 23 23 |
40 50 56 103 118 |
7600 10600 11000 21000 22800 |
8300 13600 14600 25500 29500 |
2160 2340 2500 3950 4250 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
25 30 35 40 45 |
42 47 55 62 68 |
23 23 27 30 30 |
130 147 243 315 375 |
23600 25000 31500 43000 45000 |
31500 35500 50000 67000 73000 |
4350 4750 6000 7400 7700 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
50 55 60 65 70 |
72 80 85 90 100 |
30 34 34 34 40 |
380 550 590 635 980 |
47000 58000 60000 61000 84000 |
80000 100000 108000 112000 156000 |
8100 9700 10000 10300 13500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
Numer części łożyska |
Wał d cal |
OD D cal |
Szerokość B cal |
Waga funty |
Dyn. Czapka. Promieniowy funt siły |
Stan. Czapka. Promieniowy funt siły |
Dyn. Czapka. Osiowy funt siły |
Stan. Czapka. Osiowy funt siły |
Ograniczenie prędkości obr./min |
| NKIA 5901 NKIA 5902 NKIA 5903 NKIA 5904 NKIA 59/22 |
0,472 0,591 0,669 0,787 0,866 |
0,945 1.102 1.181 1.457 1.535 |
0,630 0,709 0,709 0,906 0,906 |
0,088 0,11 0,123 0,227 0,26 |
1710 2380 2470 4700 5100 |
1870 3050 3300 5700 6600 |
485 530 560 890 960 |
510 620 720 1090 1260 |
24000 22000 21000 17000 16000 |
| NKIA 5905 NKIA 5906 NKIA 5907 NKIA 5908 NKIA 5909 |
0,984 1.181 1.378 1.575 1.772 |
1.654 1.850 2.165 2.441 2.677 |
0,906 0,906 1.063 1.181 1.181 |
0,287 0,324 0,536 0,695 0,827 |
5300 5600 7100 9700 10100 |
7100 8000 11200 15100 16 400 |
980 1070 1350 1660 1730 |
1370 1640 2200 2850 3150 |
15000 13000 11000 9500 8500 |
| NKIA 5910 NKIA 5911 NKIA 5912 NKIA 5913 NKIA 5914 |
1.969 2.165 2.362 2.559 2.756 |
2.835 3.150 3.347 3.543 3.937 |
1.181 1.339 1.339 1.339 1.575 |
0,838 1.213 1.301 1.4 2.161 |
10600 13 000 13 500 13700 18 900 |
18 000 22 500 24 300 25 000 35 000 |
1820 2180 2250 2320 3050 |
3600 4300 4700 5000 6500 |
8000 7500 7000 6500 6000 |
