Szczegóły Produktu:
|
| Nazwa: | Połączone łożysko wałeczkowe | Typ łożyska: | Wałek igłowy/Kątowa kula kontaktowa |
|---|---|---|---|
| Zdolność do obciążenia osiowego: | Dwukierunkowy | Część łożyskowa: | Kompletne łożysko |
| Smar (część oporowa): | Nic | Materiał łożyska: | Stal łożyskowa |
| Wewnętrzny luz promieniowy: | CN | Część promieniowa: | Z klatką |
| Element toczny (część oporowa): | kulki | Część oporowa: | Z klatką |

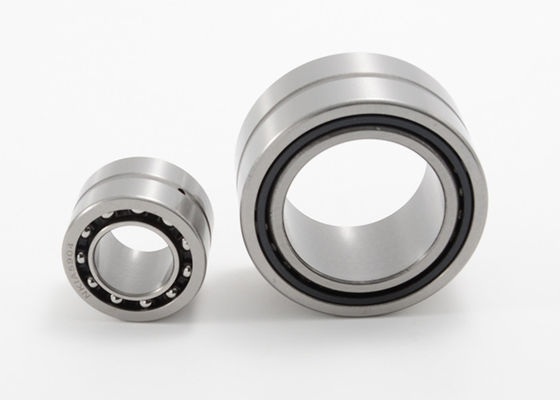

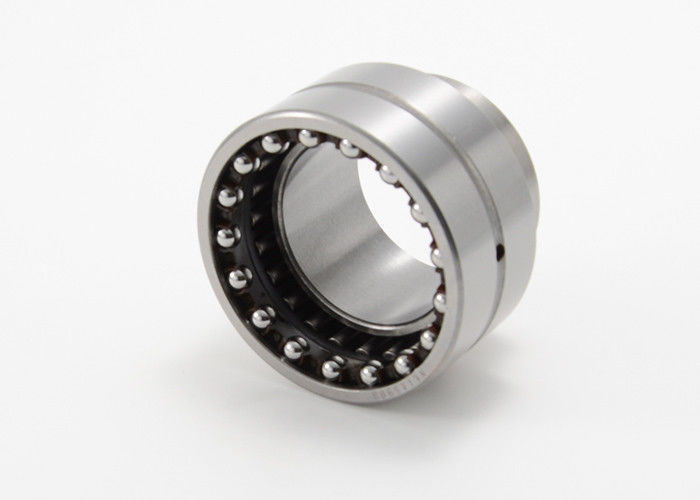

Połączone łożysko igiełkowe i łożysko kulkowe skośne NKIB5903
Łożyska te składają się z promieniowego łożyska igiełkowego połączonego z łożyskiem kulkowym skośnym.Razem mogą przenosić zarówno duże obciążenia promieniowe, jak i lekkie obciążenia osiowe w obu kierunkach.Ponadto mogą pracować z dużymi prędkościami.Ich niewielka wysokość przekroju poprzecznego sprawia, że łożyska te szczególnie nadają się do zastosowań, w których inne rodzaje łożysk ustalających zajmują zbyt dużo miejsca.
| Zdolność do obciążenia osiowego | Dwukierunkowy |
| Część łożyskowa | Kompletne łożysko |
| Smar (część oporowa) | Nic |
| Materiał łożyska | Stal łożyskowa |
| Wewnętrzny luz promieniowy | CN |
| Część promieniowa | Z klatką |
| Element toczny (część oporowa) | kulki |
| Część oporowa | Z klatką |
| Rodzaj smarowania | Smar |
Połączone łożysko igiełkowe / łożysko kulkowe skośne Dane techniczne:
| Numer części łożyska | Wał d cal |
Wał d mm |
OD D cal |
OD D mm |
Szerokość B cal |
Szerokość B mm |
Szerokość C cal |
Strzyga C mm |
Waga funty |
Waga g |
| NKIB 5901 NKIB 5902 NKIB 5903 NKIB 5904 NKIB 59/22 |
0,472 0,591 0,669 0,787 0,866 |
12 15 17 20 22 |
0,945 1.102 1.181 1.457 1.535 |
24 28 30 37 39 |
0,689 0,787 0,787 0,984 0,984 |
17,5 20 20 25 25 |
0,630 0,709 0,709 0,906 0,906 |
16 18 18 23 23 |
0,095 0,115 0,128 0,236 0,269 |
43 52 58 107 122 |
| NKIB 5905 NKIB 5906 NKIB 5907 NKIB 5908 NKIB 5909 |
0,984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.654 1.850 2.165 2.441 2.677 |
42 47 55 62 68 |
0,984 0,984 1.181 1.339 1.339 |
25 25 30 34 34 |
0,906 0,906 1.063 1.181 1.181 |
23 23 27 30 30 |
0,295 0,333 0,545 0,706 0,838 |
134 151 247 320 380 |
| NKIB 5910 NKIB 5911 NKIB 5912 NKIB 5913 NKIB 5914 |
1.969 2.165 2.362 2.559 2.756 |
50 55 60 65 70 |
2.835 3.150 3.347 3.543 3.937 |
72 80 85 90 100 |
1.339 1.496 1.496 1.496 1.772 |
34 38 38 38 45 |
1.181 1.339 1.339 1.339 1.575 |
30 34 34 34 40 |
0,849 1.224 1.312 1.411 2.172 |
385 555 595 640 985 |
| Numer części łożyska |
Dyn. Czapka. |
Dyn. Czapka. |
Stan. Czapka. |
Stan. Czapka. |
Dyn.Czapka. Osiowy funt siły |
Dyn. Czapka. |
Stan.Czapka. Osiowy funt siły |
Stan. Czapka. |
Prędkość Limit obr./min |
| NKIB 5901 NKIB 5902 NKIB 5903 NKIB 5904 NKIB 59/22 |
1710 2380 2470 4700 5100 |
7600 10600 11000 21000 22800 |
1870 3050 3300 5700 6600 |
8300 13600 14600 25500 29500 |
485 530 560 890 960 |
2160 2340 2500 3950 4250 |
510 620 720 1090 1260 |
2250 2750 3200 4850 5600 |
24000 22000 21000 17000 16000 |
| NKIB 5905 NKIB 5906 NKIB 5907 NKIB 5908 NKIB 5909 |
5300 5600 7100 9700 10100 |
23600 25000 31500 43000 45000 |
7100 8000 11200 15100 16 400 |
31500 35500 50000 67000 73000 |
980 1070 1350 1660 1730 |
4350 4750 6000 7400 7700 |
1370 1640 2200 2850 3150 |
6100 7300 9800 12700 14000 |
15000 13000 11000 9500 8500 |
| NKIB 5910 NKIB 5911 NKIB 5912 NKIB 5913 NKIB 5914 |
10600 13 000 13 500 13700 18 900 |
47000 58000 60000 61000 84000 |
18 000 22 500 24 300 25 000 35 000 |
80000 100000 108000 112000 156000 |
1820 2180 2250 2320 3050 |
8100 9700 10000 10300 13500 |
3600 4300 4700 5000 6500 |
15900 19200 20800 22300 29000 |
8000 7500 7000 6500 6000 |
