Szczegóły Produktu:
|
| Nazwa: | Kombinowane łożysko igiełkowe | Typ łożyska: | Łożysko igiełkowe/kulkowe osiowe |
|---|---|---|---|
| Typ zamknięcia: | otwarty | Materiał klatki: | Stal |
| Calowe / metryczne: | Metryczny | Seria: | NX |
| Wewnętrzny luz promieniowy: | normalna | Zdolność do obciążenia osiowego: | Jednokierunkowy |
| Materiał łożyska: | Stal łożyskowa | element toczny: | Piłka |
| Zakres temperatury pracy: | -20 do +120°C | Rodzaj smarowania: | naoliwione |

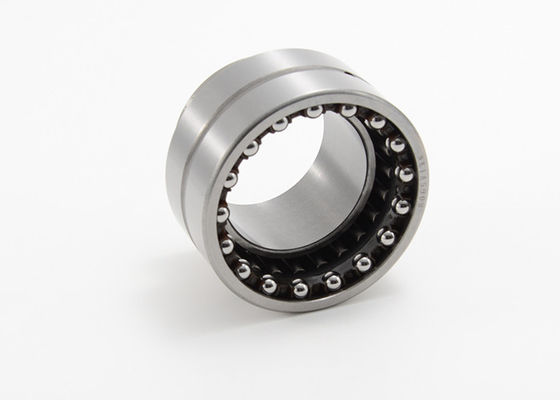

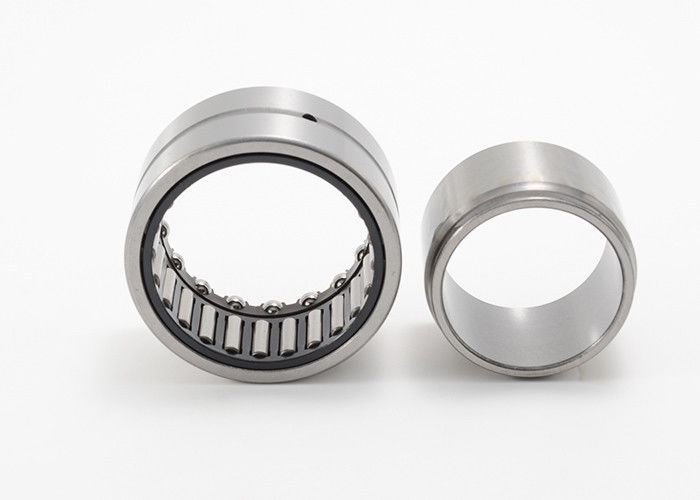

Kombinowane łożysko igiełkowe Łożysko igiełkowe i osiowe łożysko kulkowe NX 10
Łożyska te składają się z promieniowego łożyska igiełkowego połączonego z łożyskiem kulkowym wzdłużnym z pełną liczbą wałeczków.Razem mogą przenosić zarówno umiarkowane obciążenia promieniowe, jak i mniejsze obciążenia osiowe w jednym kierunku.Ich niewielka wysokość przekroju poprzecznego sprawia, że łożyska te szczególnie nadają się do zastosowań, w których inne rodzaje łożysk ustalających zajmują zbyt dużo miejsca.Część oporowa jest przykryta pokrywą, która tworzy szczelinowe uszczelnienie, które zatrzymuje smar w łożyskach.
Cechy:
Zespolone łożysko igiełkowe / kulkowe wzdłużne (część wzdłużna z pełną liczbą wałeczków) z osłoną dane techniczne:
| Nr części | Wał F w cal |
Wał F w mm |
OD D cal |
OD D mm |
Szerokość C cal |
Szerokość C mm |
WGT. funty |
WGT. g |
| NX7TN NX10 NX12 NX15 NX17 |
0,276 0,394 0,472 0,591 0,669 |
7 10 12 15 17 |
0,551 0,748 0,827 0,945 1.024 |
14 19 21 24 26 |
0,709 0,709 0,709 1.102 1.102 |
18 18 18 28 28 |
0,031 0,055 0,062 0,106 0,117 |
14 25 28 48 53 |
| NX20 NX25 NX30 NX35 |
0,787 0,984 1.181 1.378 |
20 25 30 35 |
1.181 1.457 1.654 1.850 |
30 37 42 47 |
1.102 1.181 1.181 1.181 |
28 30 30 30 |
0,15 0,254 0,287 0,353 |
68 115 130 160 |
| Nr części | Dyn.Czapka. Promieniowy funt siły |
Dyn.Czapka. Promieniowy N |
Stan.Czapka. Promieniowy funt siły |
Stan.Czapka. Promieniowy N |
Dyn.Czapka. Osiowy funt siły |
Dyn.Czapka. Osiowy N |
Stan.Czapka. Osiowy funt siły |
Stan.Czapka. Osiowy N |
Olej Rowek Centrum C1 cal |
Olej Rowek Centrum C1 mm |
Ograniczenie prędkości obr./min |
Prawidłowy pierścień zatrzaskowy |
| NX7TN NX10 NX12 NX15 NX17 |
640 1000 1080 2410 2700 |
2850 4450 4800 10700 11900 |
600 830 970 2850 3350 |
2650 3700 4300 12700 15000 |
780 1150 1190 1370 1440 |
3450 5100 5300 6100 6400 |
1030 1750 2000 2500 2800 |
4600 7800 8900 11200 12400 |
0,185 0,185 0,185 0,315 0,315 |
4.7 4.7 4.7 8 8 |
15000 11000 9500 8000 7500 |
WR 14 WR 19 WR 21 WR 24 WR 26 |
| NX20 NX25 NX30 NX35 |
2900 3350 5100 5500 |
13000 14900 22600 24300 |
3950 5000 8100 9300 |
17500 22400 36000 41500 |
1730 2750 2900 3050 |
7700 12200 12800 13600 |
3550 5800 6700 7900 |
15800 26000 30000 35000 |
0,315 0,315 0,394 0,394 |
8 8 10 10 |
6500 4900 4300 3700 |
WR 30 WR 37 WR 42 WR 47 |
