Szczegóły Produktu:
|
| Nazwa: | Łożyska igiełkowe wzdłużne | Typ łożyska: | Zespół wałka igiełkowego i koszyka |
|---|---|---|---|
| Seria: | AXK | Typ otworu: | Okrągły otwór |
| Klatka szybowa: | Arkusz blachy | Materiał łożyska: | Stal łożyskowa |
| Pojedynczy lub podwójny kierunek: | Pojedynczy kierunek | Cal — metryczny: | Metryczny |
| Stopień rolki: | G2 | Klasa precyzji: | Normalny Standard, ABEC 1 | ISO P0 |

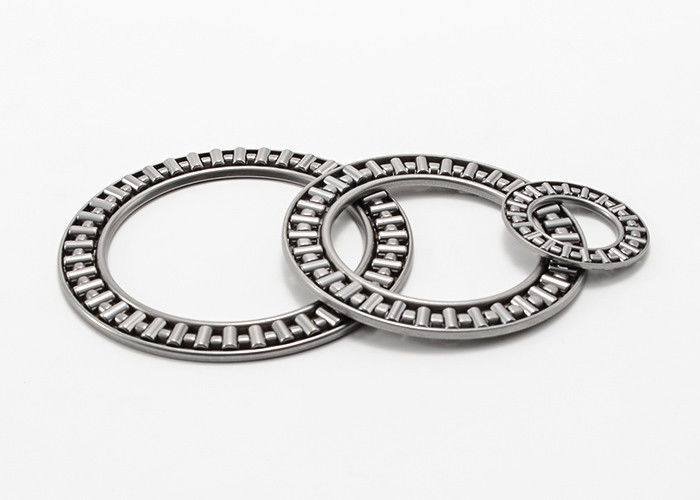

Łożyska igiełkowe wzdłużne Zespół wałeczków igiełkowych wzdłużnych AXK 2542

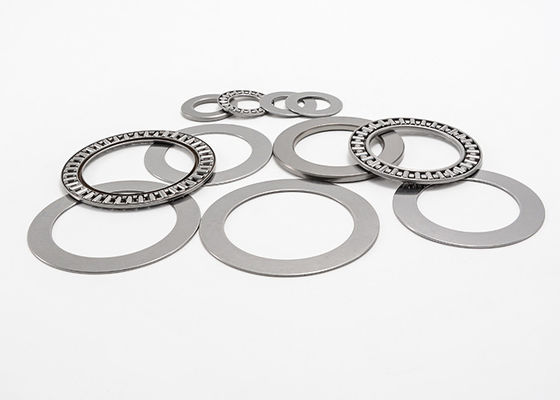

Zespoły oporowe igiełkowe z koszykiem są zaprojektowane tak, aby przenosić duże obciążenia osiowe i obciążenia szczytowe w jednym kierunku.Zapewniają wysoki stopień sztywności przy minimalnej przestrzeni osiowej.W zastosowaniach, w których powierzchnie przylegających elementów maszyn służą jako bieżnie, łożyska igiełkowe wzdłużne nie zajmują więcej miejsca niż konwencjonalna podkładka oporowa.Łożyska można również łączyć z podkładkami łożyskowymi, tworząc kompletne łożyska.
MOUETTE oferuje w magazynie duże ilości łożysk igiełkowych.Skontaktuj się, aby poznać szczegóły!
Łożyska igiełkowe wzdłużne Osiowe wałeczki igiełkowe i koszyk Dane techniczne:
|
Wał Średnica |
Osiowe zespoły rolek i klatek igłowych | Podkładka łożyska oporowego | ||||||
| Kod |
Masa g |
Łożysko Pralka |
Masa g |
Pierścień wału | Pierścień mieszkaniowy |
Łożysko osiowe Pralka |
Masa g |
|
| mm | ||||||||
| 4 | AXK 0414TN | 0,7 | AS 0414 | 1 | — | — | — | |
| 5 | AXK 0515TN | 0,8 | AS 0515 | 1 | — | — | — | |
| 6 | AXK 0619TN | 1 | AS 0619 | 2 | LS 0619 | — | — | 4 |
| 8 | AXK 0821TN | 2 | AS 0821 | 2 | LS 0821 | — | — | 4 |
| 10 | AKK 1024 | 3 | AS 1024 | 3 | LS 1024 | — | — | 7 |
| 12 | AKK 1226 | 3 | AS 1226 | 3 | LS 1226 | — | — | 8 |
| 15 | AKK 1528 | 4 | AS 1528 | 3 | LS 1528 | GS 81102 | WS 81102 | 9 |
| 17 | AKK 1730 | 4 | AS 1730 | 4 | LS 1730 | GS 81103 | WS 81103 | 9 |
| 20 | AKK 2035 | 5 | AS 2035 | 5 | LS 2035 | GS 81104 | WS 81104 | 13 |
| 25 | AKK 2542 | 7 | AS 2542 | 7 | LS 2542 | GS 81105 | WS 81105 | 19 |
| 30 | AXK 3047 | 8 | AS 3047 | 8 | LS 3047 | GS 81106 | WS 81106 | 22 |
| 35 | AKK 3552 | 10 | AS 3552 | 9 | LS 3552 | GS 81107 | WS 81107 | 29 |
| 40 | AXK4060 | 16 | AS 4060 | 12 | LS 4060 | GS 81108 | WS 81108 | 40 |
| 45 | AXK 4565 | 18 | AS 4565 | 13 | LS 4565 | GS 81109 | WS 81109 | 50 |
| 50 | AXK 5070 | 20 | AS 5070 | 14 | LS 5070 | GS 81110 | WS 81110 | 55 |
| 55 | AKK 5578 | 28 | AS 5578 | 18 | LS 5578 | GS 81111 | WS 81111 | 88 |
| 60 | AXK 6085 | 33 | AS 6085 | 22 | LS 6085 | GS 81112 | WS 81112 | 97 |
| 65 | AXK 6590 | 35 | AS 6590 | 24 | LS 6590 | GS 81113 | WS 81113 | 115 |
| 70 | AKK 7095 | 60 | AS 7095 | 25 | LS 7095 | GS 81114 | WS 81114 | 123 |
| 75 | AXK 75100 | 61 | AS 75100 | 27 | LS 75100 | GS 81115 | WS 81115 | 142 |
| 80 | AXK 80105 | 63 | AS 80105 | 28 | LS 80105 | GS 81116 | WS 81116 | 151 |
| 85 | AXK 85110 | 67 | AS 85100 | 29 | LS 85110 | GS 81117 | WS 81117 | 159 |
| 90 | AXK 90120 | 86 | AS 90120 | 39 | LS 90120 | GS 81118 | WS 81118 | 234 |
| 100 | AXK 100135 | 104 | AS 100135 | 50 | LS 100135 | GS 81120 | WS 81120 | 350 |
| 110 | AXK 110145 | 122 | AS 110145 | 55 | LS 110145 | GS 81122 | WS 81122 | 385 |
| 120 | AXK 120155 | 131 | AS 120155 | 59 | LS 120155 | GS 81124 | WS 81124 | 415 |
| 130 | AXK 130170 | 205 | AS 130170 | 65 | LS 130170 | GS 81126 | WS 81126 | 663 |
| 140 | AXK 140180 | 219 | AS 140180 | 79 | LS 140180 | GS 81128 | WS 81128 | 749 |
| 150 | AXK 150190 | 232 | AS 150190 | 84 | LS 150190 | GS 81130 | WS 81130 | 796 |
| 160 | AXK 160200 | 246 | AS 160200 | 89 | LS 160200 | GS 81132 | WS 81132 | 842 |
KONTYNUACJA OD GÓRY
| Kod łożyska | Wymiar | Rozmiar toru | Podstawowe obciążenie | Ograniczenie | |||||||||
| KN | Prędkość | ||||||||||||
| Dc1 | D1 | Dc | d1 | Dw | B1 | B | a | Eb | Ea | C | WSPÓŁ | r/min | |
| d | D | min | |||||||||||
| AXK 0414TN | 4 | — | 14 | — | 2 | 1 | — | — | 5 | 13 | 4.4 | 8 | 21000 |
| AXK 0515TN | 5 | — | 15 | — | 2 | 1 | — | — | 6 | 14 | 4,75 | 9.2 | 21000 |
| AXK 0619TN | 6 | — | 19 | — | 2 | 1 | 2,75 | 0,3 | 7 | 18 | 6.8 | 15,5 | 19000 |
| AXK 0821TN | 8 | — | 21 | — | 2 | 1 | 2,75 | 0,3 | 9 | 20 | 7.8 | 19.4 | 18000 |
| AKK 1024 | 10 | — | 24 | — | 2 | 1 | 2,75 | 0,3 | 12 | 23 | 9.2 | 25,5 | 17000 |
| AKK 1226 | 12 | — | 26 | — | 2 | 1 | 2,75 | 0,3 | 14 | 25 | 9.9 | 29 | 15000 |
| AKK 1528 | 15 | 16 | 28 | 28 | 2 | 1 | 2,75 | 0,3 | 17 | 27 | 11.3 | 36 | 13000 |
| AKK 1730 | 17 | 18 | 30 | 30 | 2 | 1 | 2,75 | 0,3 | 19 | 29 | 11.9 | 39,5 | 12000 |
| AKK 2035 | 20 | 21 | 35 | 35 | 2 | 1 | 2,75 | 0,3 | 22 | 34 | 13.1 | 46,5 | 10000 |
| AKK 2542 | 25 | 26 | 42 | 42 | 2 | 1 | 3 | 0,6 | 29 | 41 | 14.7 | 58 | 8500 |
| AXK 3047 | 30 | 32 | 47 | 47 | 2 | 1 | 3 | 0,6 | 34 | 46 | 16.3 | 70 | 7500 |
| AKK 3552 | 35 | 37 | 52 | 52 | 2 | 1 | 3.5 | 0,6 | 39 | 51 | 17.8 | 81 | 6500 |
| AXK4060 | 40 | 42 | 60 | 60 | 3 | 1 | 3.5 | 0,6 | 45 | 58 | 28 | 114 | 6000 |
| AXK 4565 | 45 | 47 | 65 | 65 | 3 | 1 | 4 | 0,6 | 50 | 63 | 30 | 128 | 5000 |
| AXK5070 | 50 | 52 | 70 | 70 | 3 | 1 | 4 | 0,6 | 55 | 68 | 32 | 143 | 4800 |
| AKK 5578 | 55 | 57 | 78 | 78 | 3 | 1 | 5 | 0,6 | 60 | 76 | 38 | 186 | 4300 |
| AXK 6085 | 60 | 62 | 85 | 85 | 3 | 1 | 4,75 | 1 | 65 | 83 | 44,5 | 234 | 4000 |
| AXK 6590 | 65 | 67 | 90 | 90 | 3 | 1 | 5.25 | 1 | 70 | 88 | 46,5 | 255 | 3700 |
| AKK 7095 | 70 | 72 | 95 | 95 | 4 | 1 | 5.25 | 1 | 74 | 93 | 54 | 255 | 3500 |
| AXK 75100 | 75 | 77 | 100 | 100 | 4 | 1 | 5,75 | 1 | 79 | 98 | 55 | 265 | 3300 |
| AXK 80105 | 80 | 82 | 105 | 105 | 4 | 1 | 5,75 | 1 | 84 | 103 | 56 | 280 | 3100 |
| AXK 85110 | 85 | 87 | 110 | 110 | 4 | 1 | 5,75 | 1 | 89 | 108 | 58 | 290 | 3000 |
| AXK 90120 | 90 | 92 | 120 | 120 | 4 | 1 | 6.5 | 1 | 94 | 118 | 73 | 405 | 2700 |
| AXK 100135 | 100 | 102 | 135 | 135 | 4 | 1 | 7 | 1 | 105 | 133 | 91 | 560 | 2500 |
| AXK 110145 | 110 | 112 | 145 | 145 | 4 | 1 | 7 | 1 | 115 | 143 | 97 | 620 | 2300 |
| AXK 120155 | 120 | 122 | 155 | 155 | 4 | 1 | 7 | 1 | 125 | 153 | 102 | 680 | 2100 |
| AXK 130170 | 130 | 132 | 170 | 170 | 5 | 1 | 9 | 1 | 136 | 167 | 133 | 840 | 1900 |
| AXK 140180 | 140 | 142 | 180 | 178 | 5 | 1 | 9.5 | 1 | 146 | 177 | 138 | 900 | 1800 |
| AXK 150190 | 150 | 152 | 190 | 188 | 5 | 1 | 9.5 | 1 | 156 | 187 | 143 | 960 | 1700 |
| AXK 160200 | 160 | 162 | 200 | 198 | 5 | 1 | 9.5 | 1 | 166 | 197 | 145 | 1020 | 1600 |
