Szczegóły Produktu:
|
| Nazwa: | Łożysko walcowe z pełną liczbą wałeczków | Materiał łożyska: | Utwardzona stopowa stal łożyskowa 100Cr6, GCr15, AISI 52100 |
|---|---|---|---|
| Cal — metryczny: | Metryczny | Profil otworu: | Prosty (otwór cylindryczny) |
| Liczba rzędów rolek: | jeden rząd | Rozdzielny: | Nie |
| Uchwyt lub klatka: | Bez klatki, pełne uzupełnienie | Opieczętowanie: | Bez pieczęci, otwarte |
| Odprawa wewnętrzna: | C0-Średni | Precyzja: | Standardowa precyzja lub dostosowana |
| High Light: | NJG2318VH łożyska walcowe z pełną liczbą wałeczków,łożyska walcowe z pełną liczbą wałeczków NCF3024V,łożysko jednorzędowe gcr15 |
||

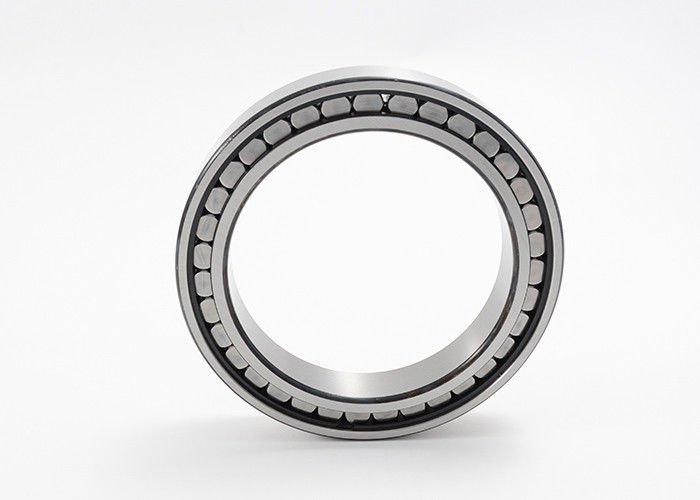

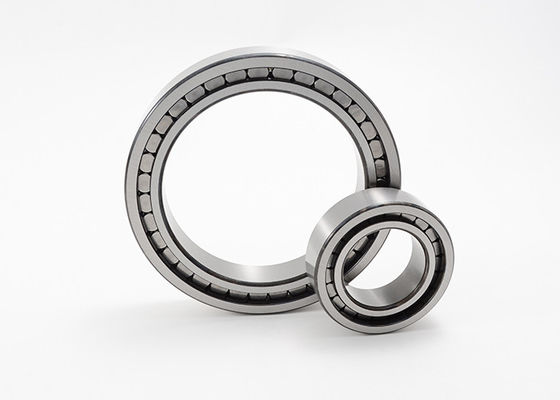

Łożysko walcowe z pełnym uzupełnieniem Jednorzędowe NJG2318VH NCF3024V
Łożysko walcowe jednorzędowe z pełną liczbą wałeczków, konstrukcja NJG, konstrukcja NCF
Jednorzędowe łożysko walcowe z pełną liczbą wałeczków ma solidny pierścień zewnętrzny i wewnętrzny oraz dużą liczbę walcowych rolek.Rolki te są prowadzone między żebrami pierścieni.Ponieważ nie ma klatki, można użyć maksymalnej liczby rolek.W rezultacie łożyska te mogą przenosić bardzo duże obciążenia promieniowe.Jednak prędkość maksymalna jest mniejsza niż prędkość łożysk walcowych z koszykami.
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków mogą również przenosić siły osiowe w jednym kierunku.Stosowane są jako łożyska podporowe.Łożyska podporowe umożliwiają osiowe przemieszczenie wału względem oprawy w jednym kierunku.Wał jest umieszczony osiowo w drugim kierunku.
Łożysko walcowe jednorzędowe z pełną liczbą wałeczków Konstrukcja NJG, konstrukcja NCF Dane techniczne:
| Kod łożyska | Wymiary | Masa | Podstawowe obciążenie | Ograniczenie | |||||||
| prędkość | |||||||||||
| d | D | B | rsmin | d1 | D1 | Ew, Fw | Kr | Kor | |||
| mm | kg | KN | obr./min | ||||||||
| NJG2317VH | 85 | 180 | 60 | 3 | 118 | 149 | 107 | 7.4 | 480 | 600 | 1800 |
| NJG2318VH | 90 | 190 | 64 | 3 | 117,5 | 152 | 105,26 | 8.75 | 520 | 655 | 1800 |
| NJG2320VH | 100 | 215 | 73 | 3 | 136 | 176 | 122,82 | 13 | 655 | 830 | 1600 |
| NJG2322VH | 110 | 240 | 80 | 3 | 151 | 198 | 134,3 | 17,5 | 830 | 1060 | 1400 |
| NCF2924V | 120 | 165 | 27 | 1.5 | 136 | 149 | 154,3 | 1,73 | 172 | 290 | 2200 |
| NCF3024V | 120 | 180 | 46 | 2 | 139 | 160 | 167,6 | 3.8 | 290 | 430 | 1600 |
| NJG2324VH | 120 | 260 | 86 | 3 | 164,5 | 212,5 | 147,4 | 22.4 | 950 | 1220 | 1200 |
| NCF2926V | 130 | 180 | 30 | 1.5 | 147 | 161 | 167,1 | 2.36 | 204 | 360 | 1600 |
| NCF3026V | 130 | 200 | 52 | 1.5 | 149 | 175 | 183 | 5.8 | 413 | 620 | 1500 |
| NJG2326VH | 130 | 280 | 93 | 4 | 175 | 226 | 157,9 | 28.1 | 1100 | 1430 | 1000 |
| NCF2928V | 140 | 190 | 30 | 1.5 | 158 | 173 | 180 | 2.48 | 212 | 380 | 1500 |
| NCF3028V | 140 | 210 | 53 | 1.5 | 163 | 189 | 197 | 6.05 | 440 | 680 | 1300 |
| NJG2328VH | 140 | 300 | 102 | 4 | 187 | 241 | 168,45 | 35,5 | 1250 | 1630 | 1300 |
| NCF2930C | 150 | 210 | 36 | 2 | 169 | 189 | 196,4 | 3,92 | 290 | 500 | 1300 |
| NCF3030V | 150 | 225 | 56 | 2 | 170 | 198 | 206,8 | 7.35 | 455 | 710 | 1200 |
| NJG2330VH | 150 | 320 | 108 | 4 | 202 | 261 | 182,5 | 42,5 | 1500 | 2000 | 900 |
| NCF2932V | 160 | 220 | 36 | 2 | 180 | 200 | 205 | 4.3 | 300 | 540 | 1200 |
| NCF3032V | 160 | 240 | 60 | 1.1 | 185 | 215 | 224,8 | 9.1 | 520 | 800 | 1100 |
| NCF2934V | 170 | 230 | 36 | 2 | 191 | 210,5 | 215,5 | 4.3 | 310 | 570 | 1100 |
| NCF3034V | 170 | 260 | 67 | 1.1 | 198 | 232 | 242,9 | 12,5 | 670 | 1060 | 1000 |
| NJG2334VH | 170 | 360 | 120 | 4 | 225 | 294 | 203,55 | 59,5 | 1760 | 2400 | 800 |
| NCF2936V | 180 | 250 | 42 | 2 | 203 | 223 | 231,5 | 6.2 | 390 | 695 | 1000 |
| NCF3036V | 180 | 280 | 74 | 2.1 | 212 | 248 | 260.2 | 16,5 | 780 | 1250 | 900 |
| NCF2938V | 190 | 260 | 42 | 2 | 212 | 236 | 243,5 | 6.5 | 405 | 735 | 950 |
| NCF3038V | 190 | 290 | 75 | 2.1 | 222 | 258 | 269,8 | 17 | 800 | 1290 | 850 |
| NJG2338VH | 190 | 400 | 132 | 5 | 250 | 320 | 224,43 | 80,3 | 2080 | 2900 | 700 |
| NCF2940V | 200 | 280 | 48 | 2.1 | 226,5 | 253 | 2621.4 | 9.1 | 490 | 915 | 850 |
| NCF3040V | 200 | 310 | 82 | 2.1 | 237 | 275 | 287,8 | 21,5 | 915 | 1530 | 800 |
| NJG2340VH | 200 | 420 | 138 | 5 | 266 | 342 | 238,65 | 92 | 2320 | 3250 | 670 |
