Szczegóły Produktu:
|
| Nazwa: | Jednorzędowe łożyska walcowe z pełną liczbą wałeczków | Typ łożyska: | Projekt NCF |
|---|---|---|---|
| Nudziarz: | Otwór cylindryczny | Typ klatki: | Pełne uzupełnienie, bez klatki |
| Radialny luz wewnętrzny: | CN lub dostosowane | Opieczętowanie: | otwarty |
| Precyzja: | RBEC 1 | ISO P0 | Funkcja: | Jeden rząd |
| Inne funkcje: | Pełne uzupełnienie | Pierścień wewnętrzny z 2 żebrami | 1 Pierścień zewnętrzny żebra z pierścieniem | Kołnierze: | integralne kołnierze na pierścieniu wewnętrznym i zewnętrznym |
| High Light: | Precyzyjne łożysko wałeczkowe NCF2952V,precyzyjne łożysko wałeczkowe NCF2960V,jednorzędowe łożyska wałeczkowe z pełnym uzupełnieniem |
||

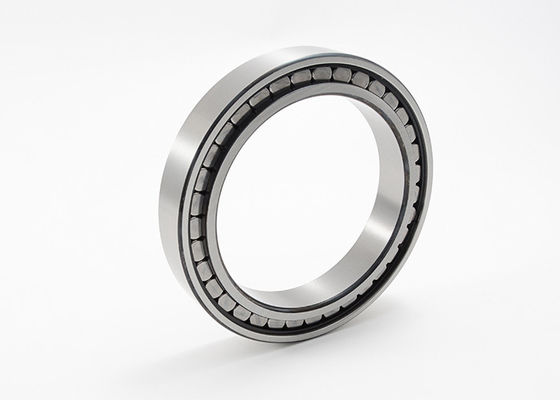

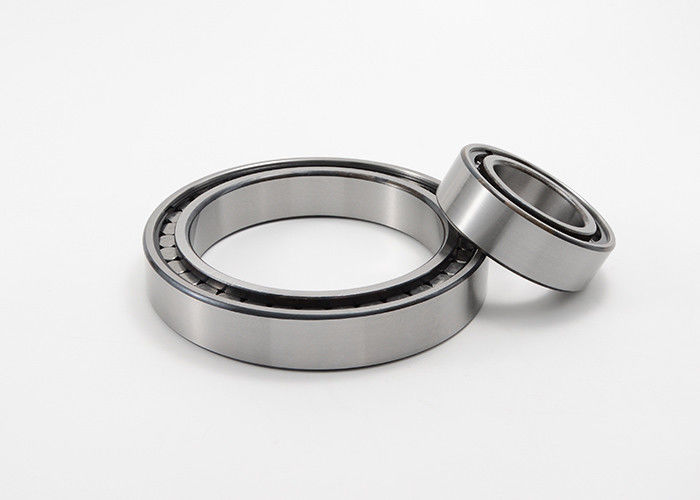

Jednorzędowe łożyska walcowe z pełną liczbą wałeczków
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków, konstrukcja NCF
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków są przeznaczone do przenoszenia bardzo dużych obciążeń promieniowych w połączeniu z umiarkowanymi prędkościami.Łożyska zawierają maksymalną liczbę rolek, ponieważ nie są wyposażone w koszyk.Mając dwa integralne obrzeża na pierścieniu wewnętrznym i jeden na pierścieniu zewnętrznym, łożyska o konstrukcji NCF mogą kompensować przemieszczenie osiowe w jednym kierunku.Pierścień ustalający na pierścieniu zewnętrznym utrzymuje łożysko razem.Pierścień ustalający nie powinien być obciążany osiowo podczas pracy.
Cechy:
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków są powszechnie stosowane w zastosowaniach, w których występują duże obciążenia promieniowe, na przykład w przekładniach przemysłowych, sprzęcie budowlanym i maszynach górniczych.Nadają się również do zastosowań z niskimi prędkościami lub ruchami oscylacyjnymi.
Jedną z zalet łożysk z pełną liczbą elementów tocznych jest ich zdolność do wytrzymywania obciążeń udarowych i uderzeniowych dzięki zwiększonej nośności.Mogą jednak mieć ograniczenia w zakresie prędkości roboczych ze względu na zwiększone tarcie między rolkami.
Należy zauważyć, że brak koszyka w łożyskach z pełną liczbą wałeczków może skutkować zmniejszonym prowadzeniem i wyrównaniem rolek, co może mieć wpływ na ogólną stabilność łożyska.
Łożyska walcowe jednorzędowe z pełną liczbą wałeczków oferują większą nośność w porównaniu ze standardowymi łożyskami walcowymi, dzięki czemu nadają się do zastosowań w ciężkich warunkach, w których przeważają obciążenia promieniowe.
Jednorzędowe łożyska walcowe z pełną liczbą wałeczków Seria NCF Szczegóły:
| Kod łożyska | Wymiary | Masa | Podstawowe obciążenie | Ograniczenie | |||||||
| prędkość | |||||||||||
| D | D | B | rsmin | d1 | D1 | Ew, Fw | Kr | Kor | |||
| mm | kg | KN | obr./min | ||||||||
| NCF2944V | 220 | 300 | 48 | 2.1 | 247 | 274 | 282,5 | 9.9 | 520 | 1000 | 800 |
| NCF3044V | 220 | 340 | 90 | 3 | 255 | 298 | 312 | 29,5 | 1080 | 1800 | 800 |
| NJG2344VH | 220 | 460 | 145 | 5 | 295 | 383 | 266,7 | 111 | 2650 | 3800 | 600 |
| NCF2948V | 240 | 320 | 48 | 2.1 | 267 | 294 | 303 | 10.6 | 540 | 1080 | 700 |
| NCF3048V | 240 | 360 | 92 | 3 | 278 | 321 | 335 | 32 | 1140 | 1960 | 800 |
| NCF2952V | 260 | 360 | 60 | 2.1 | 294 | 321 | 333,7 | 18,5 | 750 | 1430 | 670 |
| NCF3052V | 260 | 400 | 104 | 4 | 304 | 358 | 376.1 | 46,5 | 1560 | 2600 | 600 |
| NCF2956V | 280 | 380 | 60 | 2.1 | 314 | 347,5 | 359.1 | 19.7 | 880 | 1730 | 600 |
| NCF3056V | 280 | 420 | 106 | 4 | 319 | 373 | 391 | 50 | 1630 | 2750 | 560 |
| NCF2960V | 300 | 420 | 72 | 3 | 341,5 | 375 | 390,5 | 31.2 | 1120 | 2200 | 560 |
| NCF3060V | 300 | 460 | 118 | 4 | 355 | 413 | 433 | 69 | 1900 | 3250 | 600 |
| NCF2964V | 320 | 440 | 72 | 3 | 359 | 401 | 411 | 32,9 | 1160 | 2360 | 530 |
| NCF3064V | 320 | 480 | 121 | 4 | 368 | 434 | 449 | 74,5 | 1980 | 3450 | 560 |
| NCF2968V | 340 | 460 | 72 | 3 | 378,5 | 421 | 431 | 35 | 1200 | 2500 | 500 |
| NCF3068V | 340 | 520 | 133 | 5 | 395 | 468 | 485 | 100 | 2380 | 4150 | 530 |
| NCF2972V | 360 | 480 | 72 | 3 | 404 | 436,5 | 451,5 | 36,5 | 1220 | 2600 | 480 |
| NCF2976V | 380 | 520 | 82 | 4 | 427,5 | 473,5 | 488 | 52,6 | 1460 | 3100 | 450 |
| NCF2980V | 400 | 540 | 82 | 4 | 449 | 499 | 511 | 54,5 | 1500 | 3250 | 450 |
| NCF2984V | 420 | 560 | 82 | 4 | 462 | 512 | 524 | 57 | 1530 | 3400 | 430 |
| NCF2988V | 440 | 600 | 95 | 4 | 502 | 545 | 565,5 | 80,5 | 2000 | 4400 | 400 |
