Szczegóły Produktu:
|
| Nazwa: | Łożysko walcowe jednorzędowe | Typ łożyska: | Łożysko walcowe |
|---|---|---|---|
| Nudziarz: | C - Otwór cylindryczny | Materiał: | Stal łożyskowa 100Cr6, GCr15, AISI 52100 |
| Foka: | otwarty | Radialny luz wewnętrzny: | Standardowy / Dostosowany |
| Rodzaj klatki: | Klatka stalowa lub klatka mosiężna | Liczba elementów tocznych: | jeden rząd |
| High Light: | łożysko walcowe gcr15,łożysko walcowe jednorzędowe,stalowe łożysko wałeczkowe N208E |
||

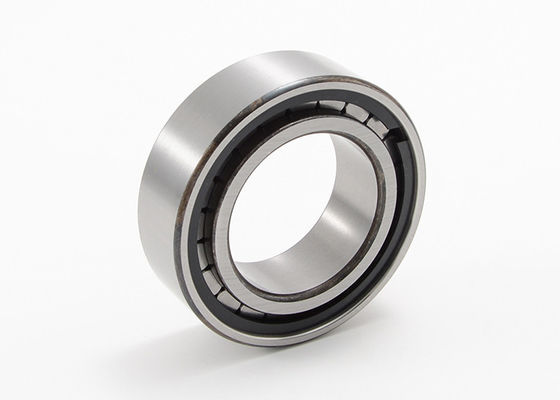

Jednorzędowe łożysko walcowe z otworem prostym Zdejmowany pierścień zewnętrzny N208E
Łożysko walcowe jednorzędowe, konstrukcja N
Łożysko walcowe jednorzędowe składa się z litego pierścienia wewnętrznego i zewnętrznego z walcowymi rolkami w klatce.Ten koszyk zapobiega stykaniu się wałeczków cylindra, więc ten typ łożyska może obsługiwać wyższe prędkości niż łożyska wałeczkowe z pełną liczbą wałeczków.Łożyska walcowe jednorzędowe z koszykami są również bardzo sztywne i mogą przenosić duże siły promieniowe.Ponieważ pierścienie wewnętrzne i zewnętrzne tych łożysk można łatwo zdemontować, są one bardzo łatwe w montażu.
Aplikacje:
Łożysko walcowe jednorzędowe z otworem prostym i zdejmowanym pierścieniem zewnętrznym Specyfikacje konstrukcyjne N:
| Kod łożyska | Wymiary | Masa | Podstawowe wartości obciążenia | Ograniczenie prędkości | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, Ew | dynamiczny | statyczny | |||
| Kr | Kor | ||||||||||
| mm | kg | KN | obr./min | ||||||||
| N203E | 17 | 40 | 12 | 0,6 | 25 | — | 35.1 | 0,068 | 17.6 | 14.6 | 18000 |
| N204E | 20 | 47 | 14 | 1 | 29,7 | — | 41,5 | 0,112 | 27,5 | 24,5 | 16000 |
| N205E | 25 | 52 | 15 | 1 | 34,7 | — | 46,5 | 0,135 | 29 | 27,5 | 15000 |
| N206E | 30 | 62 | 16 | 1 | 41.2 | — | 55,5 | 0,205 | 39 | 37,5 | 12000 |
| N207E | 35 | 72 | 17 | 1.1 | 41,8 | — | 64 | 0,301 | 50 | 50 | 10000 |
| N208E | 40 | 80 | 18 | 1.1 | 54 | — | 71,5 | 0,358 | 53 | 53 | 9000 |
| N209E | 45 | 85 | 19 | 1.1 | 59 | — | 76,5 | 0,434 | 61 | 63 | 8500 |
| N210E | 50 | 90 | 20 | 1.1 | 64 | — | 81,5 | 0,488 | 64 | 68 | 8000 |
| N211E | 55 | 100 | 21 | 1.5 | 70,8 | — | 90 | 0,668 | 83 | 95 | 7000 |
| N212E | 60 | 110 | 22 | 1.5 | 77,5 | — | 100 | 0,827 | 95 | 1.4 | 6300 |
| N213E | 65 | 120 | 23 | 1.5 | 84,4 | — | 108,5 | 1.05 | 108 | 120 | 6000 |
| N214E | 70 | 125 | 24 | 1.5 | 89,4 | — | 113,5 | 1.16 | 120 | 137 | 5300 |
| N215E | 75 | 130 | 25 | 1.5 | 94,3 | — | 118,5 | 1.29 | 132 | 156 | 5300 |
| N216E | 80 | 140 | 26 | 2 | 101 | — | 127,3 | 1,55 | 140 | 170 | 4800 |
| N217E | 85 | 150 | 28 | 2 | 107 | — | 136,5 | 1,92 | 163 | 193 | 4500 |
| N218E | 90 | 160 | 30 | 2 | 114 | — | 145 | 2.37 | 183 | 216 | 4300 |
| N219E | 95 | 170 | 32 | 2.1 | 120 | — | 154,5 | 2,89 | 220 | 265 | 3800 |
| N220E | 100 | 180 | 34 | 2.1 | 127 | — | 163 | 3.5 | 250 | 3.5 | 3800 |
| N221E | 105 | 190 | 36 | 2.1 | 134 | — | 173 | 4.63 | 260 | 320 | 5600 |
| N222E | 110 | 200 | 38 | 2.1 | 141 | — | 180,5 | 6,87 | 290 | 365 | 3400 |
| N224E | 120 | 215 | 40 | 2.1 | 153 | — | 195,5 | 5.67 | 335 | 415 | 3200 |
| N226E | 130 | 230 | 40 | 3 | 164 | — | 209,5 | 6.51 | 360 | 450 | 3000 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
