Szczegóły Produktu:
|
| Nazwa: | Łożyska walcowe jednorzędowe | Typ otworu: | Otwór cylindryczny |
|---|---|---|---|
| Rodzaj klatki: | Klatka stalowa / Klatka mosiężna obrabiana maszynowo / Klatka formowana z tworzywa sztucznego wykona | Materiał łożyska: | 100Cr6, GCr15, AISI 52100 |
| System miar: | Serie metryczne | Liczba rzędów elementów tocznych: | 1 (konstrukcja jednorzędowa) |
| Precyzja: | Standardowa precyzja | Inne funkcje: | Jednorzędowe łożysko swobodne, 0 żeber na pierścieniu zewnętrznym, 2 żebra na pierścieniu wewnętrzny |
| High Light: | Precyzyjne łożysko wałeczkowe N310E,precyzyjne łożysko wałeczkowe N320E,cylindryczny wałek nie ustalający |
||

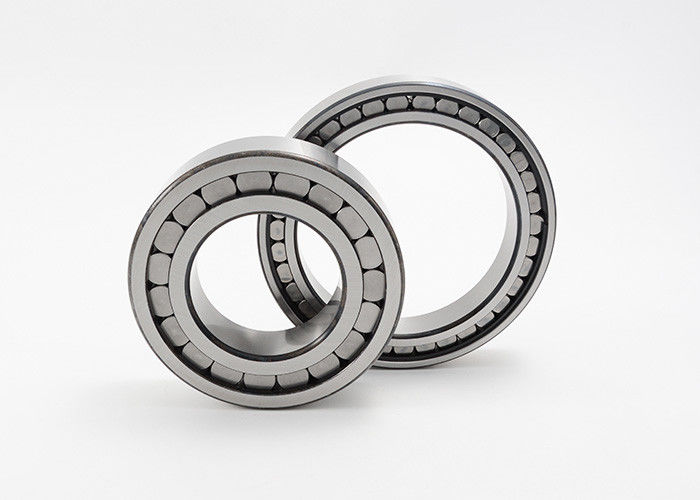

Łożysko walcowe jednorzędowe ze zdejmowanym pierścieniem zewnętrznym N310E N320E
Łożysko walcowe, z koszykiem, jednorzędowe, łożysko swobodne, 0 żeber na pierścieniu zewnętrznym, 2 żebra na pierścieniu wewnętrznym, typ N3
Łożysko walcowe jednorzędowe składa się z litego pierścienia wewnętrznego i zewnętrznego z walcowymi rolkami w klatce.Ten koszyk zapobiega stykaniu się wałeczków cylindra, więc ten typ łożyska może obsługiwać wyższe prędkości niż łożyska wałeczkowe z pełną liczbą wałeczków.Łożyska walcowe jednorzędowe z koszykami są również bardzo sztywne i mogą przenosić duże siły promieniowe.Ponieważ pierścienie wewnętrzne i zewnętrzne tych łożysk można łatwo zdemontować, są one bardzo łatwe w montażu.
Zastosowania jednorzędowych łożysk walcowych obejmują skrzynie biegów, maszyny rolnicze, pompy, sprężarki i silniki elektryczne.
Łożysko walcowe jednorzędowe ze zdejmowanym pierścieniem zewnętrznym Szczegóły serii N3:
| Kod łożyska | Wymiary | Masa | Podstawowe wartości obciążenia | Ograniczenie prędkości | |||||||
| d | D | B | rsmin | d1 | D1 | Fw, Ew | dynamiczny | statyczny | |||
| Kr | Kor | ||||||||||
| mm | kg | KN | obr./min | ||||||||
| N303E | 17 | 47 | 14 | 1 | 27,7 | — | 40.2 | 0,124 | 25,5 | 21.2 | 16000 |
| N304E | 20 | 52 | 15 | 1.1 | 31.2 | — | 45,5 | 0,16 | 31,5 | 27 | 14000 |
| N305E | 25 | 62 | 17 | 1.1 | 38.1 | — | 54 | 0,242 | 41,5 | 37,5 | 12000 |
| N306E | 30 | 72 | 19 | 1.1 | 45 | — | 62,5 | 0,366 | 51 | 48 | 10000 |
| N307E | 35 | 80 | 21 | 1.5 | 51 | — | 70.2 | 0,486 | 64 | 63 | 9000 |
| N308E | 40 | 90 | 23 | 1.5 | 57,5 | — | 80 | 0,656 | 81,5 | 78 | 7500 |
| N309E | 45 | 100 | 25 | 1.5 | 64,4 | — | 88,5 | 0,891 | 98 | 100 | 6700 |
| N310E | 50 | 110 | 27 | 2 | 71,2 | — | 97 | 1.16 | 110 | 114 | 6300 |
| N311E | 55 | 120 | 29 | 2 | 77,5 | — | 106,5 | 1.48 | 134 | 140 | 5600 |
| N312E | 60 | 130 | 31 | 2.1 | 84,3 | — | 115 | 1,84 | 150 | 156 | 5000 |
| N313E | 65 | 140 | 33 | 2.1 | 90,5 | — | 124,5 | 2.28 | 180 | 190 | 4800 |
| N314E | 70 | 150 | 35 | 2.1 | 97,3 | — | 133 | 2,79 | 204 | 220 | 4500 |
| N315E | 75 | 160 | 37 | 2.1 | 104 | — | 143 | 3.34 | 240 | 265 | 4000 |
| N317E | 85 | 180 | 41 | 3 | 117 | — | 160 | 5.3 | 290 | 325 | 5600 |
| N318E | 90 | 190 | 43 | 3 | 124 | — | 169,5 | 6.19 | 315 | 345 | 5300 |
| N319E | 95 | 200 | 45 | 3 | 132 | — | 177,5 | 7.04 | 335 | 380 | 5300 |
| N320E | 100 | 215 | 47 | 3 | 139 | — | 191,5 | 8.75 | 380 | 425 | 5000 |
| N321E | 105 | 225 | 49 | 2.1 | 145 | — | 201 | 8.65 | 480 | 500 | 3800 |
| N322E | 110 | 240 | 50 | 3 | 155 | — | 211 | 11.7 | 440 | 510 | 4800 |
| N324E | 120 | 260 | 55 | 3 | 168 | — | 230 | 15.1 | 520 | 600 | 4500 |
| N326E | 130 | 280 | 58 | 4 | 181 | — | 247 | 18.4 | 610 | 720 | 4300 |
| N232E | 160 | 290 | 48 | 3 | 206 | — | 259 | 14.6 | 500 | 670 | 4300 |
| N334E | 170 | 360 | 72 | 4 | 236 | — | 318 | 37,9 | 965 | 1220 | 3000 |
